专利号: 2013106925942
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

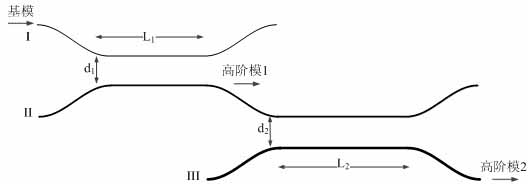

1.一种光纤模式转换器,包括光纤I、光纤II和光纤III,其特征在于:所述光纤I和光纤II的部分包层研磨后贴合在一起形成耦合区,且耦合区的纤芯间距小于光纤I和光纤II的纤芯间距,所述光纤I的基模有效折射率和光纤II的高阶模1的有效折射率在工作波长处相等,所述光纤I和光纤II耦合区的长度为光纤I的基模和光纤II的高阶模1在工作波长处的耦合长度L1的整数倍;所述光纤II和光纤III的部分包层研磨后贴合在一起形成耦合区,且耦合区的纤芯间距小于光纤II和光纤III的纤芯间距,所述光纤II的高阶模1的有效折射率和光纤III的高阶模2的有效折射率在工作波长处相等,所述光纤II和光纤III耦合区长度为光纤II的高阶模1和光纤III的高阶模2在工作波长处的耦合长度L2的整数倍;

所述纤芯间距是指两根并排放置的光纤的纤芯边缘的最短距离。

2.根据权利要求1所述的一种光纤模式转换器,其特征在于:所述光纤I和光纤II耦合区的纤芯间距d1<12μm;所述光纤II和光纤III耦合区的纤芯间距d2<10μm。

3.根据权利要求1所述的一种光纤模式转换器,其特征在于:所述光纤I和光纤II耦合区的纤芯间距d1≤6μm;所述光纤II和光纤III耦合区的纤芯间距d2≤6μm。

4.根据权利要求1所述的一种光纤模式转换器,其特征在于:所述光

纤I的归一化频率V1满足V1<2.405,光纤II的归一化频率 V2满足V2>2.405,光纤III的归 一化频 率V3满 足V3>3.832,且满足V1

5.根据权利要求1所述的一种光纤模式转换器,其特征在于:所述光纤I、光纤II和光纤III一起密封封装。
