专利号: 2013106931002
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

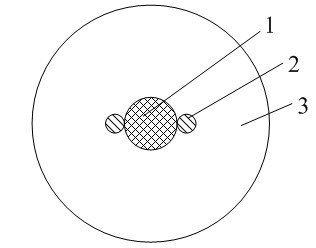

1.一种低简并度少模光纤,包括纤芯和包层,其特征在于,所述纤芯由一个主纤芯和

2N个辅助纤芯所组成,所述主纤芯位于光纤中心,所述2N个辅助纤芯对称的排布在所述主纤芯两侧,所述主纤芯的中心和2N个辅助纤芯的中心处于同一直线上;所述主纤芯和辅助纤芯的折射率相同,所述主纤芯边界与相邻的所述辅助纤芯边界相切,相邻的两个所述辅助纤芯的边界相切;所述辅助纤芯直径均小于所述主纤芯直径,且所述辅助纤芯直接由内向外依次递减,其中N为正整数。

2.根据权利要求书1所述的一种低简并度少模光纤,其特征在于,所述主纤芯直径应满足: ,辅助纤芯直径应满足: ,其中,

1≤i≤N,λ为光波长,ncore为纤芯折射率,nclad为包层折射率,dm为主纤芯直径,da,i为第i号辅助纤芯的直径。

3.根据权利要求书1所述的一种低简并度少模光纤,其特征在于,所述主纤芯直径应满足: ,其中:λ为光波长,ncore为纤芯折射率,nclad为包层折射率,dm为主纤芯直径。
