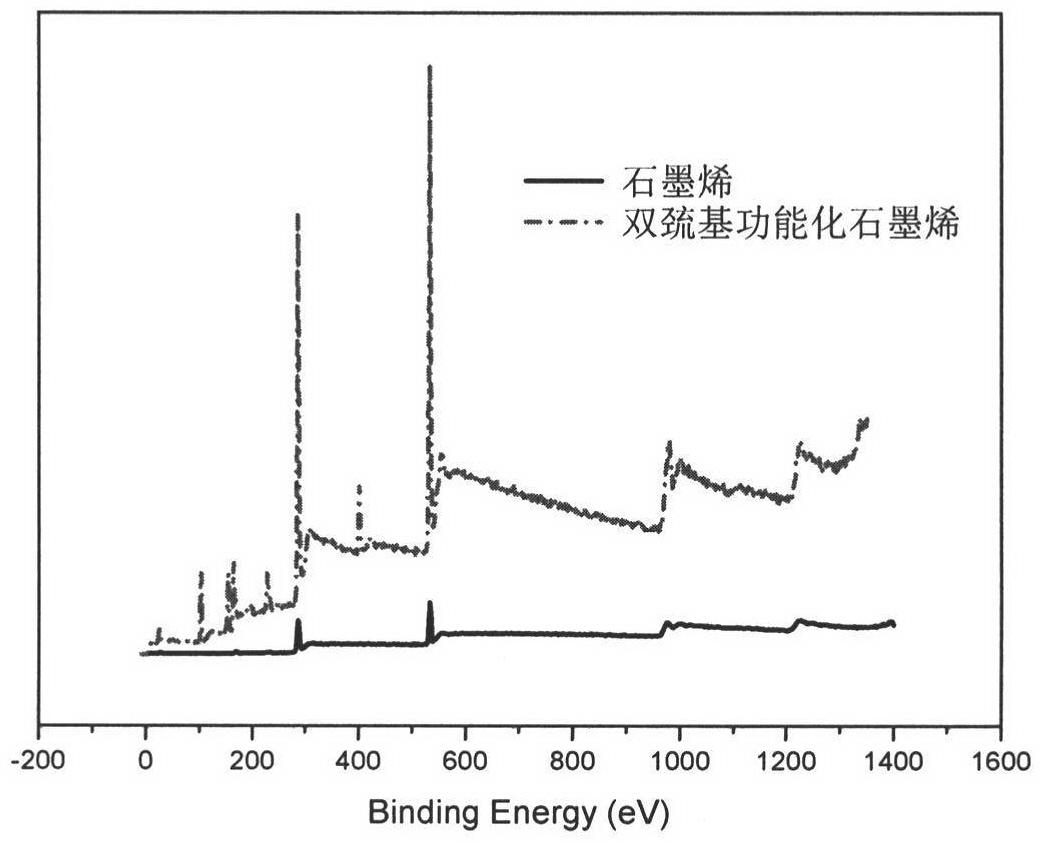

1.一种双巯基功能化石墨烯修饰玻碳电极的制备方法所述制备方法包括以下步骤： (1)双巯基功能化石墨烯制备 a.采用Hummer法制备氧化石墨烯并用氢氧化钠回流处理； b.将上述产物与硅烷化试剂反应引入氨基，制备氨基功能化石墨烯； c.将双巯基化试剂通过酸酐化反应制备成双巯基酸酐； d.将氨基功能化石墨烯与双巯基酸酐反应制备双巯基功能化石墨烯； (2)将双巯基功能化石墨烯超声分散制成0.1～1mg/L的分散液； (3)取3～15μL上述溶液滴涂在打磨抛光至镜面的玻碳电极表面； (4)电极在室温下晾干后制成工作电极。

2.根据权利要求1所述的制备方法，其特征在于：所使用的硅烷化试剂为3-氨基丙基三甲氧基硅烷或3-氨基丙基三乙氧基硅烷。

3.根据权利要求1所述的制备方法，其特征在于：所使用的双巯基化试剂为2，3-二巯基丁二酸。

4.根据权利要求1所述的制备方法，其特征在于：所使用的酸酐化试剂为乙酸酐或二氯亚砜。

5.一种双巯基功能化石墨烯修饰玻碳电极，所述电极通过权利要求1～4中任一项所述的方法制备。

6.权利要求5所述的双巯基功能化石墨烯修饰玻碳电极的应用，其中，所述双巯基功能化石墨烯修饰玻碳电极用于检测痕量镉离子，其特征在于：采用差分脉冲溶出伏安法，以双巯基功能化石墨烯修饰玻碳电极为工作电极，饱和甘汞电极为参比电极，铂片电极为辅助电极，对水溶液中的镉离子进行检测，选择磷酸盐缓冲溶液为测试底液。

7.根据权利要求6所述的双巯基功能化石墨烯修饰玻碳电极的应用，其中，所用玻碳电极直径为2～4mm。

8.根据权利要求6所述的双巯基功能化石墨烯修饰玻碳电极的应用，其特征在于：差分脉冲溶出伏安法的参数设定为：富集电位-1.3～-1.0V，初始电位-1.2～-1.0，终止电位-0.5～-0.2，电位增量0.0002～0.006V，脉冲幅度0.001～0.004V，脉冲宽度0.05～

0.2s，沉积时间100～500s，平衡时间5～40s。

9.根据权利要求6所述的双巯基功能化石墨烯修饰玻碳电极的应用，其特征在于：所用的缓冲溶液pH为4.0～7.0。
