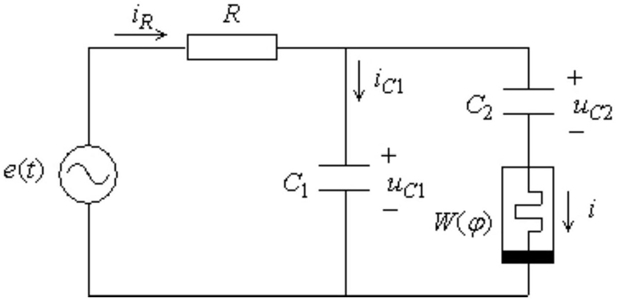

1.一种基于忆阻器的Duffing-van der Pol振荡电路，其特征在于：该电路包括：激励电源e(t)、电阻R、第一电容C1、第二电容C2和忆阻器M；

所述激励电源e(t)的一端与电阻R的一端连接；

所述电阻R的另一端分别与第一电容C1的一端、第二电容C2的一端连接；

所述第二电容C2的另一端与忆阻器M的一端连接；

所述忆阻器M的另一端、第一电容C1的另一端均与激励电源e(t)的另一端连接；

其中，将所述忆阻器等效于忆阻器电路，所述忆阻器电路包括：电阻R1、R2、R3、R4、电容C3、第一运算放大器U1、第二运算放大器U2、第三运算放大器U3、第一模拟乘法器A1和第二模拟乘法器A2；

所述第一运算放大器U1的同相输入端与电容C2的另一端连接，第一运算放大器U1的反相输入端分别与第一运算放大器U1输出端和电阻R1的一端连接；

所述第二运算放大器U2的同相输入端与第一电容C1和激励电源e(t)的公共端连接，第二运算放大器U2的反相输入端分别与电阻R1的另一端和电容C3的一端连接；第二运算放大器U2的输出端分别与电容C3的另一端和第一模拟乘法器A1的两个乘数信号输入端连接；

所述第二模拟乘法器A2的一个乘数信号输入端与第一模拟乘法器A1的乘积信号输出端连接；第二模拟乘法器A2的另一个乘数信号输入端分别与第二电容C2的另一端、第一运算放大器U1的同相输入端、第三运算放大器U3的同相输入端、电阻R3的一端连接，第二模拟乘法器A2的另一个乘积信号输出端与连接电阻R2的一端连接；

所述第三运算放大器U3的反相输入端分别与电阻R2的另一端和电阻R4的一端连接；第三运算放大器U3的输出端分别与电阻R3的另一端和电阻R4的另一端连接。
