1.一种合金铸铁贝氏体活塞环，其特征在于：其组份的重量百分比如下：碳：2.9-3.4%，硅：2.0-2.6%，锰：0.5-1.1%，磷：0.3-0.6%，硫：0.1-0.3%，铜：0.5-1.1%，钼：0.8-1.3%，铬：

0.05-0.25%，铌：0.12-0.18%，钒：0.05-0.15%；钛：0.04-0.13%，镍0.8-1.2%，余量为Fe。

2.根据权利要求1所述的合金铸铁贝氏体活塞环的生产工艺，其特征在于：包括如下步骤：（1）按如下组份的重量百分比进行配料：碳：2.9-3.4%，硅：2.0-2.6%，锰：0.5-1.1%，磷：

0.3-0.6%，硫：0.1-0.3%，铜：0.5-1.1%，钼：0.8-1.3%，铬：0.05-0.25%，铌：0.12-0.18%，钒：

0.05-0.15%；钛：0.04-0.13%，镍0.8-1.2%，余量为Fe；

（2）生产活塞环砂箱；

（3）熔炼：用变频感应炉熔炼步骤（1）的配料熔炼成铁水，控制铁水出炉温度为1450-

1530℃；出炉前加入铁水重量0.5-0.7%的孕育剂处理形成浇铸用铁水；

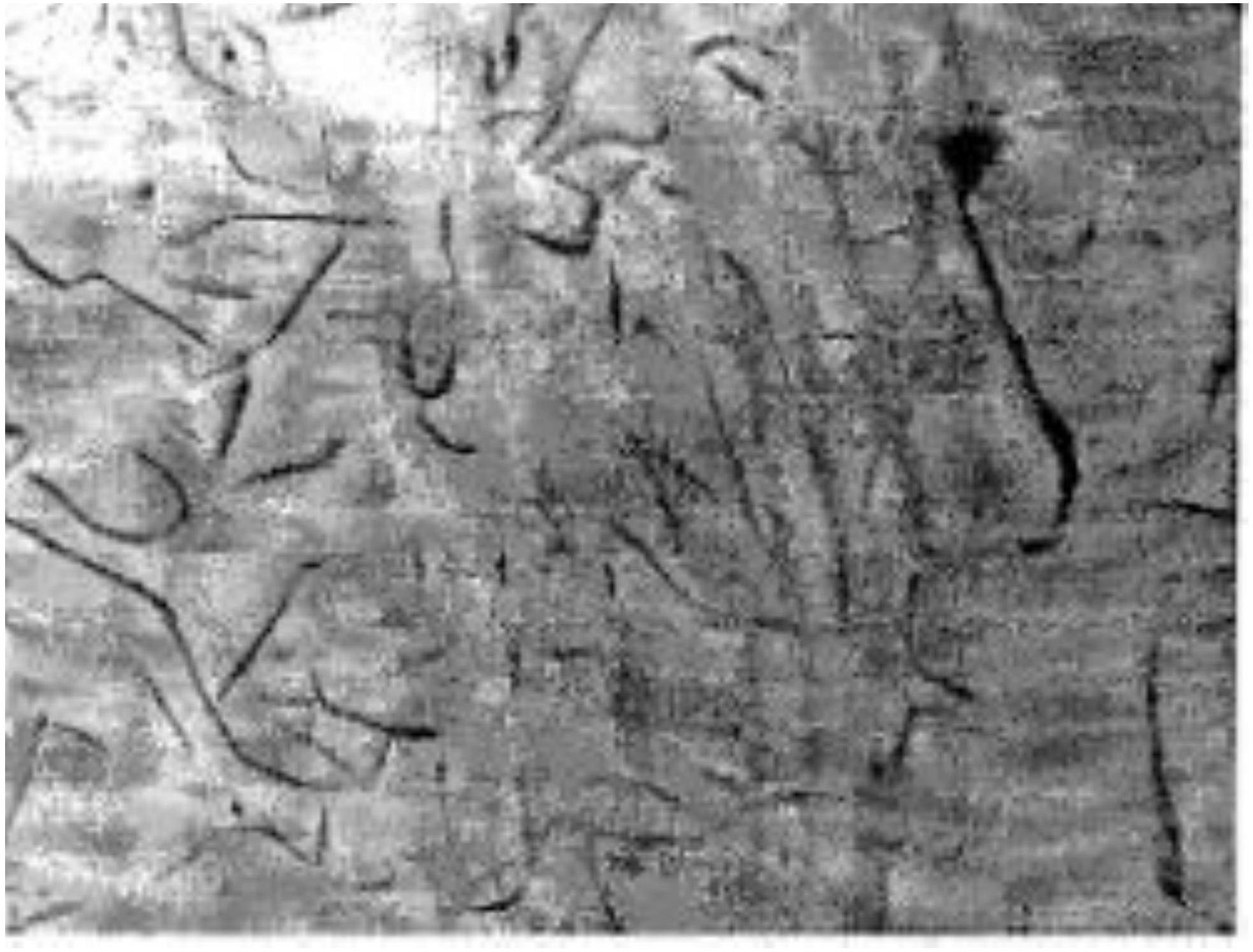

（4）浇铸活塞环：将步骤（3）生产的浇铸用铁水浇铸到步骤（2）生产的活塞环砂箱里，自然冷却后脱模，得到合金铸铁贝氏体活塞环。

3.根据权利要求2所述的合金铸铁贝氏体活塞环的生产工艺，其特征在于：所述的孕育剂是硅钡钙孕育剂或硅锶孕育剂或硅钡孕育剂。
