1.一种负载型氮化碳光催化剂的制备方法，包括以下步骤：将载体和碳氮源在水中混合，浸渍后得到光催化剂前驱体；

将所述光催化剂前驱体进行重结晶，得到重结晶产物；

将所述重结晶产物进行煅烧，得到负载型氮化碳光催化剂。

2.根据权利要求1所述的制备方法，其特征在于，所述载体为泡沫陶瓷。

3.根据权利要求1所述的制备方法，其特征在于，所述碳氮源为可溶性碳氮化合物。

4.根据权利要求3所述的制备方法，其特征在于，所述碳氮源为二氰二胺、三聚氰胺、硫脲、尿素和盐酸胍中的一种或几种。

5.根据权利要求1所述的制备方法，其特征在于，所述碳氮源和所述水的质量比为1：（5～15）；

所述碳氮源与所述载体的质量比为40：（160～175）。

6.根据权利要求1所述的制备方法，其特征在于，所述重结晶的温度为60℃～120℃；

所述重结晶的时间为10h～20h。

7.根据权利要求1所述的制备方法，其特征在于，所述煅烧的温度为400℃～650℃；

所述煅烧的时间不大于8h。

8.根据权利要求6所述的制备方法，其特征在于，升温到所述煅烧温度的升温速率为

5℃/min～15℃/min。

9.根据权利要求1所述的制备方法，其特征在于，所述将载体和碳氮源在水中混合前，将所述载体进行预处理，所述预处理具体为：将所述载体进行水洗、烘干和预处理煅烧。

10.根据权利要求8所述的制备方法，其特征在于，所述预处理煅烧的温度为250℃～

300℃；

所述预处理煅烧的时间为0.5h～3h。

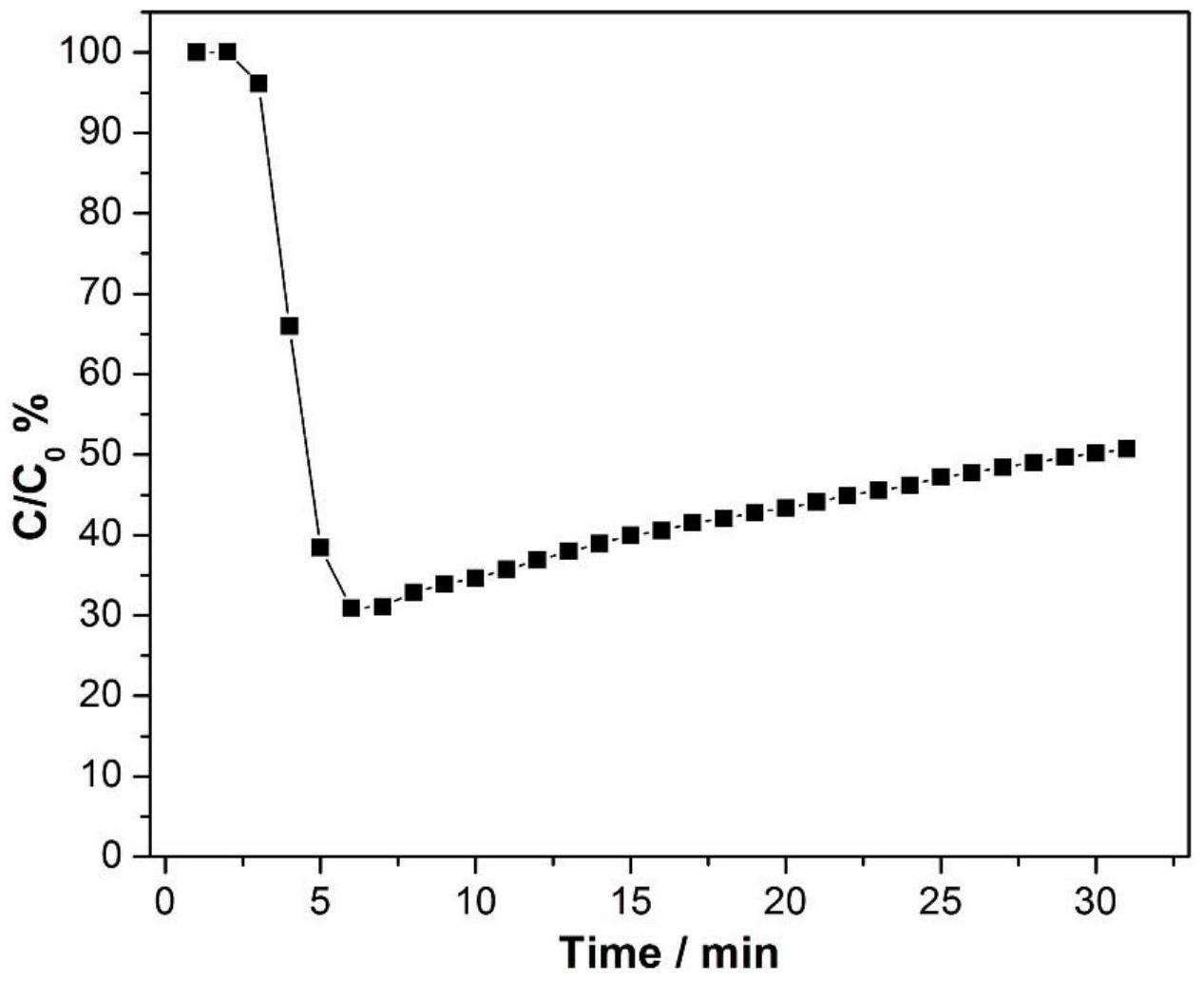

11.一种负载型氮化碳光催化剂，包括载体和负载在所述载体上的氮化碳，所述载体与所述氮化碳之间通过化学作用方式结合。
