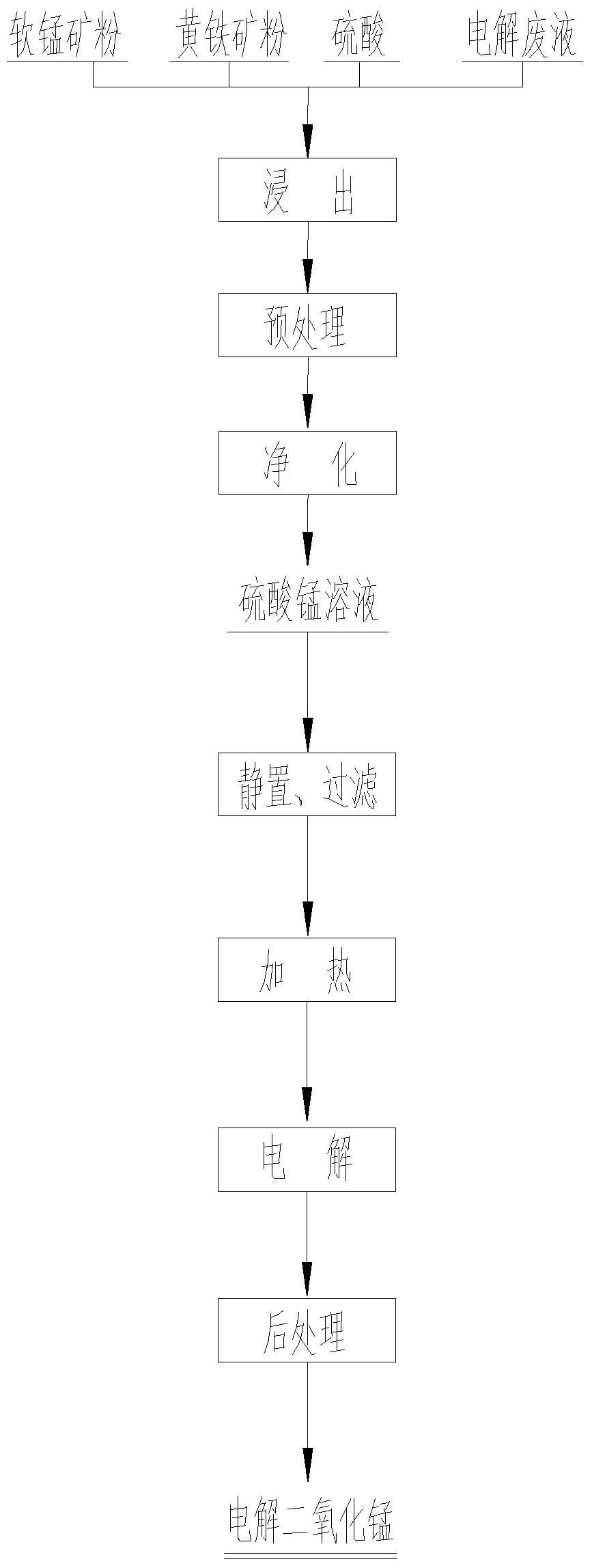

1.湿法生产电解二氧化锰的方法，其采用下列步骤：

（1）浸出：将软锰矿粉和黄铁矿粉按比例混合后投入到以硫酸作为浸出剂的浸出槽中，并加入电解废液不断搅拌，过程反应温度控制在90～95℃，反应时间3～4小时，得到硫酸锰浸出液；

（2）预处理：向浸出液中加入碳酸钙中和除铁、加入硫化钡除重金属离子，反应温度为

90～95℃，反应时间3～4小时，调节溶液的pH值至6～6.5，固液分离压滤取滤液，得到硫酸锰溶液；

（3）净化：加入福美钠和双氧水进行一段净化；加入高锰酸钾进行二段净化；加入活性碳进行三段净化。

（4）静置、过滤：将净化后的硫酸锰溶液静置24小时，超细过滤至加热容器中；

（5）加热：利用加热容器对硫酸锰溶液加热，使溶液温度保持在90～95℃；

（6）电解：将加热容器中的溶液输送至隔膜电解槽的阴极区，采用硫酸-硫酸锰体系进行电解，在阳极上析出二氧化锰，并将电解废液回收至浸出槽中。

（7）后处理：首先将析出的二氧化锰剥离、破碎，然后采用水洗-碱洗-水洗工艺进行漂洗，最后磨粉、掺混，得到电解二氧化锰产品。

2.根据权利要求1所述的方法，其特征在于：步骤（1）中软锰矿粉与黄铁矿粉按1:0.2的质量比混合，两矿质量和与硫酸、电解废液的质量比为1:0.4:4。

3.根据权利要求1所述的方法，其特征在于：步骤（6）的电解条件为：电解液温度为2

100～105℃，阳极电流密度为80～85A/m,电解液硫酸浓度为0.5～0.6mol/L，硫酸锰浓度为0.4～0.5mol/L，槽电压为2.2～3.5V，电解周期为10～15天。

4.根据权利要求1所述的方法，其特征在于：所述加热容器的器壁为夹层结构，夹层里通有导热油。

5.根据权利要求1所述的方法，其特征在于：所述隔膜电解槽的阳极区由隔膜围成，隔膜外侧为各个阴极区，相邻的阴极区相互连通，加热槽中的溶液通过恒流泵分别输入至每一阴极区。
