1.一种不同形貌铝合金钎剂纳米粉的制备方法，其特征在于，该方法包括以下步骤：

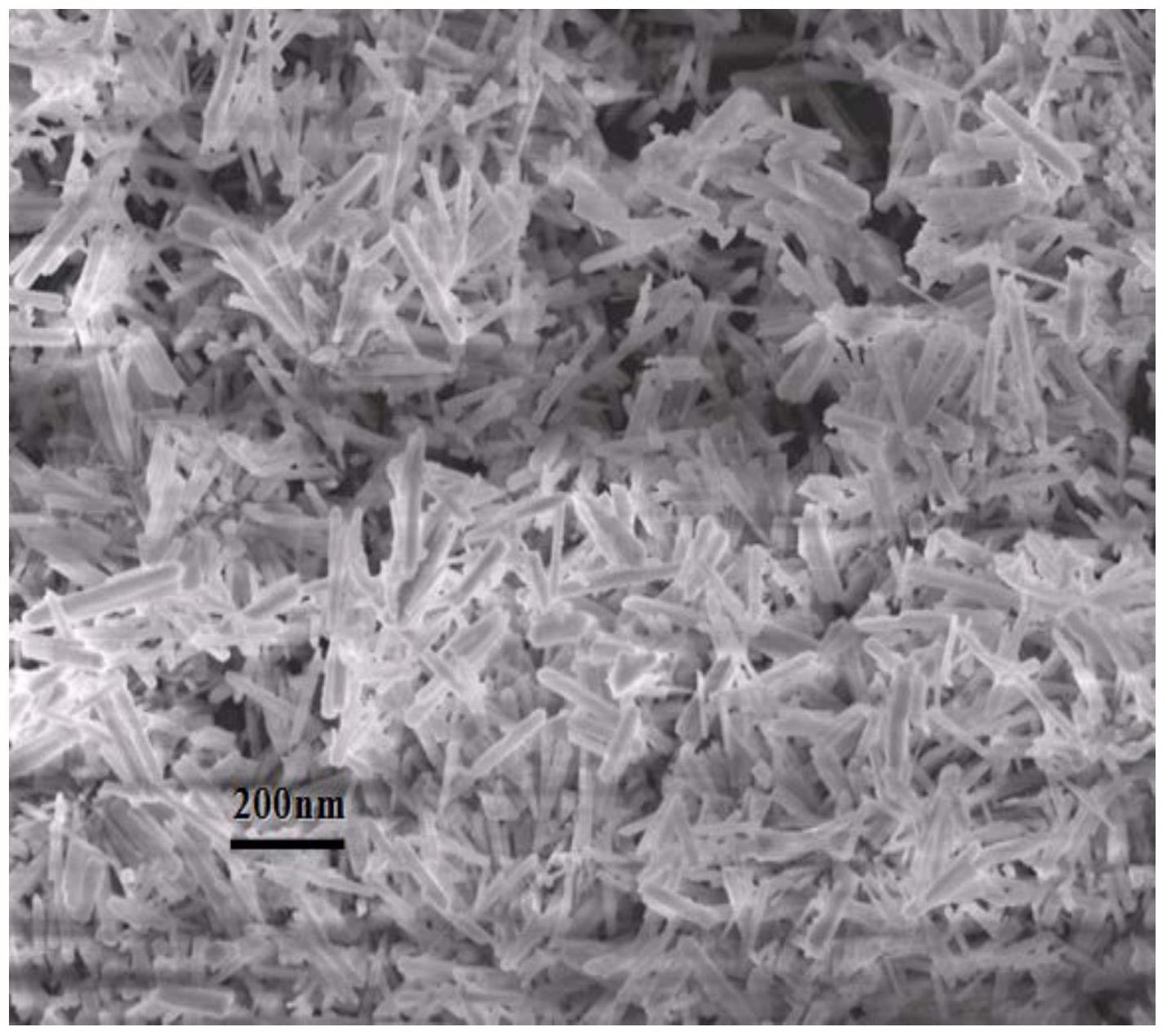

(1)将二水合氟化钾溶于去离子水中，制成氟化钾溶液，将水溶性表面活性剂溶于上述溶液中，并用酸调整溶液pH=2～4，混合均匀；将六水合氯化铝溶于去离子水中，分别制取氯化铝A溶液和氯化铝B溶液，将这两种氯化铝溶液分别滴加到上述氟化钾溶液中，同时用搅拌器搅拌，滴加完后继续搅拌0.5～1h，分离提取反应后物料中的沉淀物，提取的沉淀物经洗涤后干燥，分别得到晶相为K3AlF6和KAlF4的两种纳米粉体；

所述酸为硝酸、盐酸、柠檬酸或醋酸；所述氟化钾溶液的浓度为0.4mol/L～1.5mol/L，所述氯化铝溶液的浓度为0.25mol/L～1.0mol/L，所述氟化钾溶液中的二水合氟化钾与所述氯化铝A、B溶液中的六水合氯化铝摩尔比分别为（6～6.5）:1和（3.5～4）:1；

所述水溶性表面活性剂选自聚乙烯吡咯烷酮、烷基磷酸酯二乙醇铵盐、椰子油烷基乙二酰胺和司盘-20中的一种或数种，所述氟化钾溶液中的二水合氟化钾和水溶性表面活性剂的质量比为1:（0.05～0.12）；

(2)将步骤（1）制备的K3AlF6和KAlF4两种纳米粉体按照6.445:1的质量比混合均匀，即可制成本发明产物：铝合金钎剂纳米粉。

2.如权利要求1所述的一种不同形貌铝合金钎剂纳米粉的制备方法，其特征在于，所述步骤（1）中氟化钾溶液中的二水合氟化钾与氯化铝A、B溶液中的六水合氯化铝摩尔比分别为6:1和4:1。
