专利号: 201310746237X
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

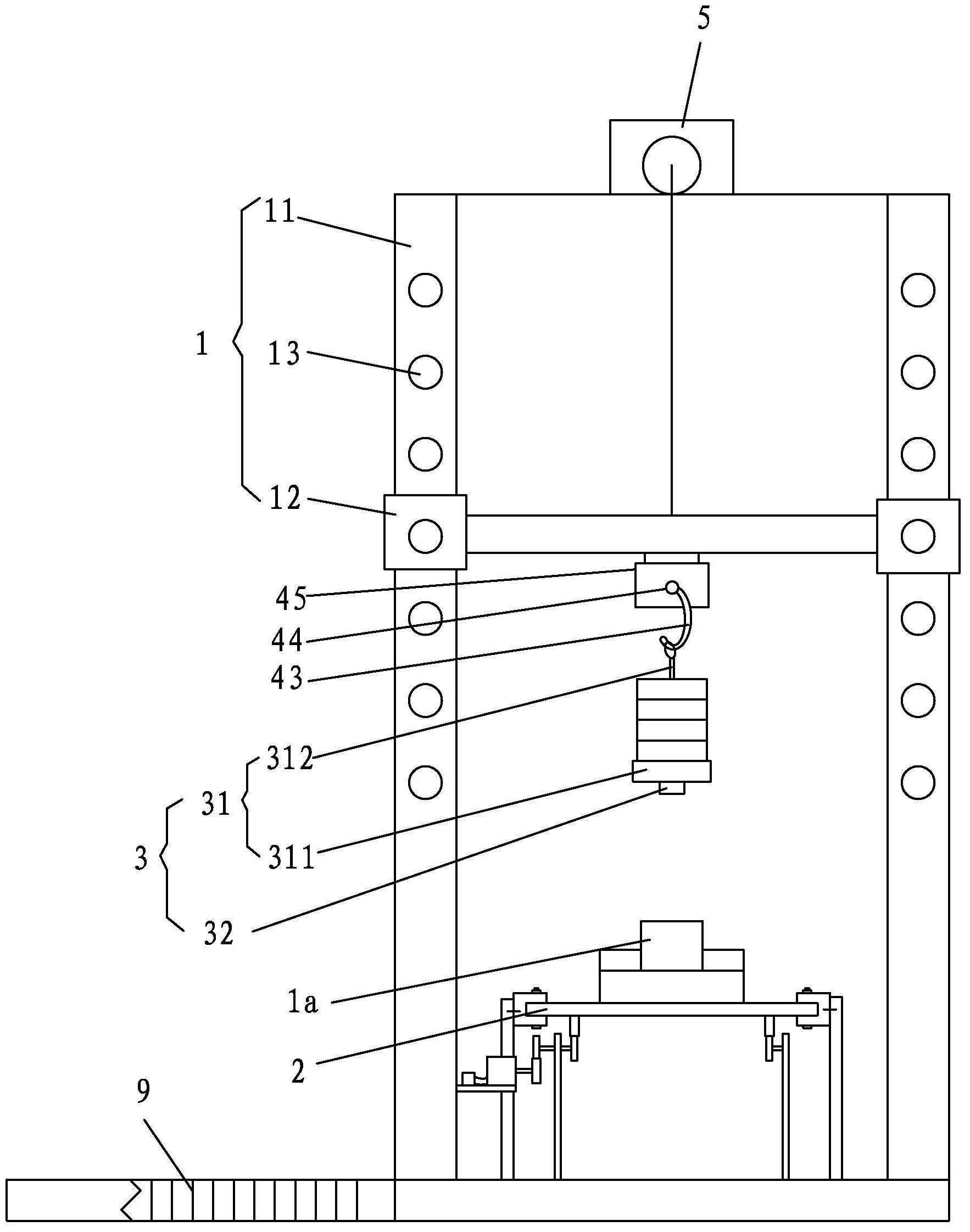

1.一种多角度落锤冲击装置,包括固定试件的试验台、落锤组件和升降机构,落锤组件通过升降机构对应试验台上设置,其特征在于:所述试验台包括试验台本体和调节所述试验台本体转动的角度调节机构,所述角度调节机构包括角度控制器,角度控制器控制所述试验台本体在水平面和/或垂直面内转动设定角度,使所述试验台本体上的试件对应形成多角度的设置,所述落锤组件通过锤调节机构能与所述试验台本体上的试件保持对应。

2.如权利要求1所述的一种多角度落锤冲击装置,其特征在于:所述角度调节机构包括转动电机、主动齿轮和从动齿轮;角度控制器的输出端连接转动电机的控制端,转动电机的转轴上安装主动齿轮,主动齿轮传动连接从动齿轮,从动齿轮固定在所述试验台本体上。

3.如权利要求1所述的一种多角度落锤冲击装置,其特征在于:所述锤调节机构包括相适配的滑块和滑轨,滑轨对应架设在所述试验台本体的上方,滑块上设置所述落锤组件。

4.如权利要求3所述的一种多角度落锤冲击装置,其特征在于:还包括支架和提锤横梁,支架上架设提锤横梁,提锤横梁连接所述升降机构,提锤横梁上设置所述落锤组件,所述落锤组件包括法码、法码架和锤头,法码架上设置法码,法码架通过挂钩连接所述滑块,法码架的底部设置锤头。

5.如权利要求1所述的一种多角度落锤冲击装置,其特征在于:还包括用于支撑倾斜设置的试验台本体上的试件的试件支撑架。

6.如权利要求1所述的一种多角度落锤冲击装置,其特征在于:还包括用于支撑试验台本体的台支撑架,台支撑架包括立杆和能夹持在所述试验台本体上的夹板,夹板铰接在立杆上并能随着所述试验台本体转动。

7.如权利要求1所述的一种多角度落锤冲击装置,其特征在于:还包括终止装置,终止装置包括诱导机构和缓冲机构,在所述试验台本体旁边对应试件的下落位置设置缓冲机构,诱导机构以能同步下落诱导所述落锤组件的方式对应所述试验台本体设置。

8.如权利要求7所述的一种多角度落锤冲击装置,其特征在于:所述诱导机构包括电磁台、电磁铁、磁力调节器和同步结构;同步结构包括相适配的同步导柱和同步导套,电磁台通过同步导套以能自由滑动的方式架设在同步导柱之间,电磁铁设置在电磁台上且对应所述落锤组件设置,磁力调节器的输出端连接电磁铁的输入端。

9.一种多角度落锤冲击装置的试验台,其特征在于:包括试验台本体以及调节试验台本体转动的角度调节机构,角度调节机构包括角度控制器,角度控制器控制试验台本体在水平面和/或垂直面内转动设定角度,使试验台本体上的试件对应形成多角度的设置。

10.如权利要求9所述的一种多角度落锤冲击装置的试验台,其特征在于:所述角度调节机构包括转动电机、主动齿轮和从动齿轮;角度控制器的输出端连接转动电机的控制端,转动电机的转轴上安装主动齿轮,主动齿轮传动连接从动齿轮,从动齿轮固定在所述试验台本体上。
