专利号: 2013107502409
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

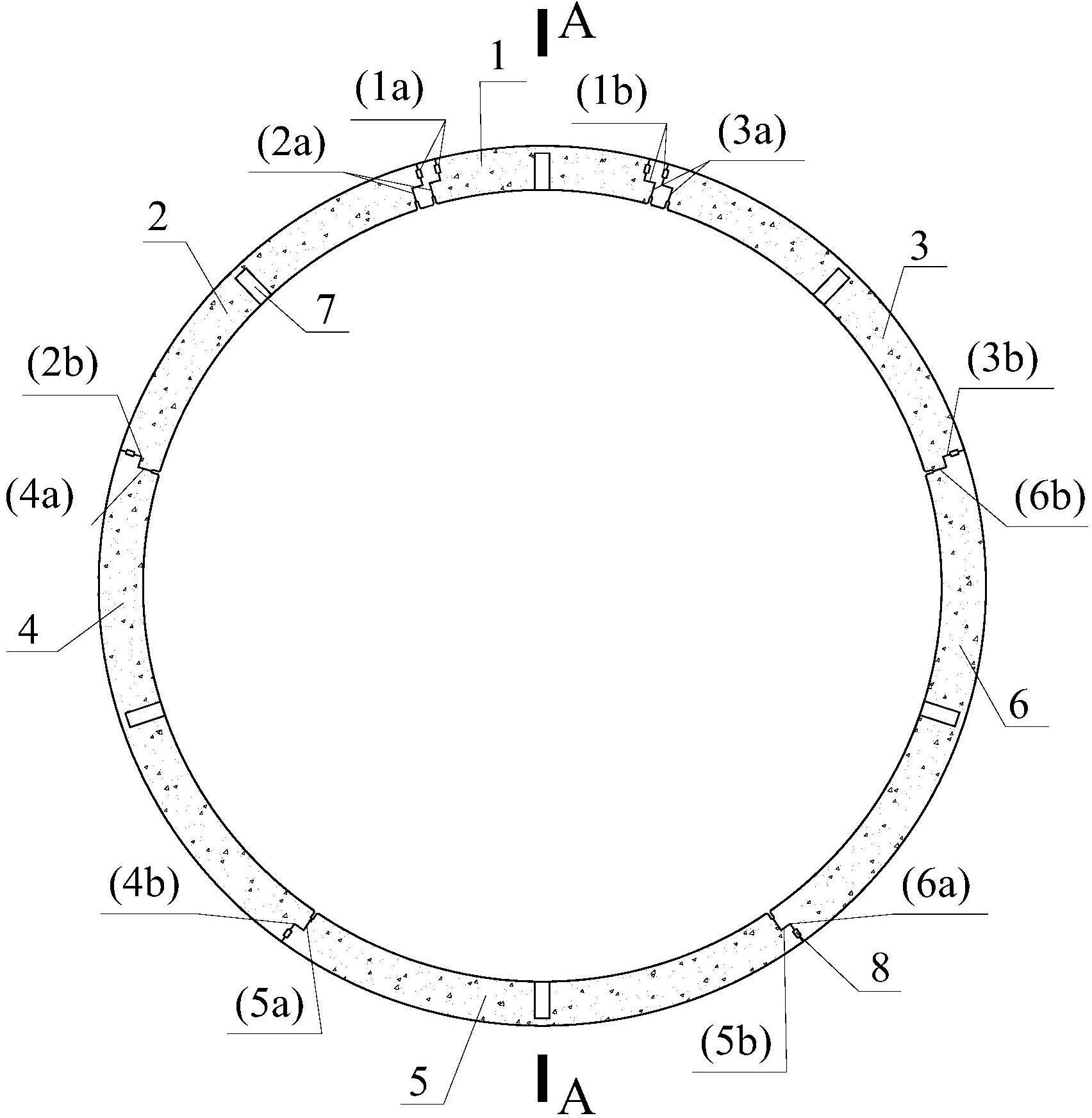

1.一种装配式隧道衬砌管片,其特征在于: A、将圆形隧道横截面内的混凝土衬砌划分为六块混凝土预制管片,六块混凝土预制管片横截面均带有圆弧,分别为:封顶块(1),两块邻接块(2、3)和三块标准块(4、5、6),它们的两个端面均设有结构对称或相反的凹凸台阶;封顶块(I)的形状为正楔形,结构对称,邻接块(2)和邻接块(3)同为偏楔形,两者结构相反;标准块(4)和标准块(6)的结构相反,标准块(5)的结构对称; B、封顶块1)的一个端面(1a)与邻接块(2)的端面(2a)相互配合;封顶块(1)的另一个端面(1b)与邻接块(3)的端面(3a)相互配合;邻接块(2)的另一个端面(2b)与邻接块(4)的一个端面(4a)相互配合;邻接块(4)另一个端面(4b)与标准块(5)的端面(5a)配合;标准块(5)的另一个端面(5b)与标准块(6)的端面(6a)配合,标准块(6)的另一端面(6b)与邻接块(3)的端面(3b)配合,这六块混凝土预制管片的端面相互拼接; C、六块预制管片垂直于隧道轴线方向的前后两个侧面,其中一个侧面设置有半圆柱形的凸起,而与其相对的另一侧面设置有半圆柱形的凹槽。当由六块管片拼装完成一圈封闭的衬砌后,在拼装下一圈管片时可将该圈内各个管片具有凸起的一端嵌入到前一圈已经拼装完成管片的圆柱状凹槽内,形成前后两圈管片之间的相互拼接。 D、所述的封顶块(1)、邻接块(2、3)以及标准块(4、5、6)的划分方式可按照其圆弧长度所对应的圆心角进行设置,当封顶块(1)圆弧所对应的圆心角为α,邻接块(2、3)圆弧所对应的圆心角为β,标准块(4、6)圆弧所对应的圆心角为Y,标准块(5)圆弧所对应的圆心角为δ时,其取值应符合下列关系式:α+2β+2y + δ=360°,其中10°≤α≤50°,10°≤β ≤ 70°,56。< Y ≤ 111。,54° < δ ≤ 108。,且 α≤β<δ

2.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述的圆形隧道环向和纵向各相邻管片之间均采用拼接的方式进行拼接固定。

3.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述预制管片沿隧道轴线方向上的长度控制在1.0m~1.5m。

4.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述台阶凸出的长度宜小于封顶块厚度的三分之一或二分之一。

5.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述封顶块(1)是沿隧道轴线方向形成一端大一端小的正楔形,其体积在六块预制管片中为最小。

6.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述邻接块(2、3)的体积在六个预制块中居中。

7.根据权利要求1所述的一种装配式隧道衬砌管片,其特征在于;所述管片的两端面的凹凸台阶装配后在侧面形成孔洞(8 )。
