专利号: 2013107511380
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

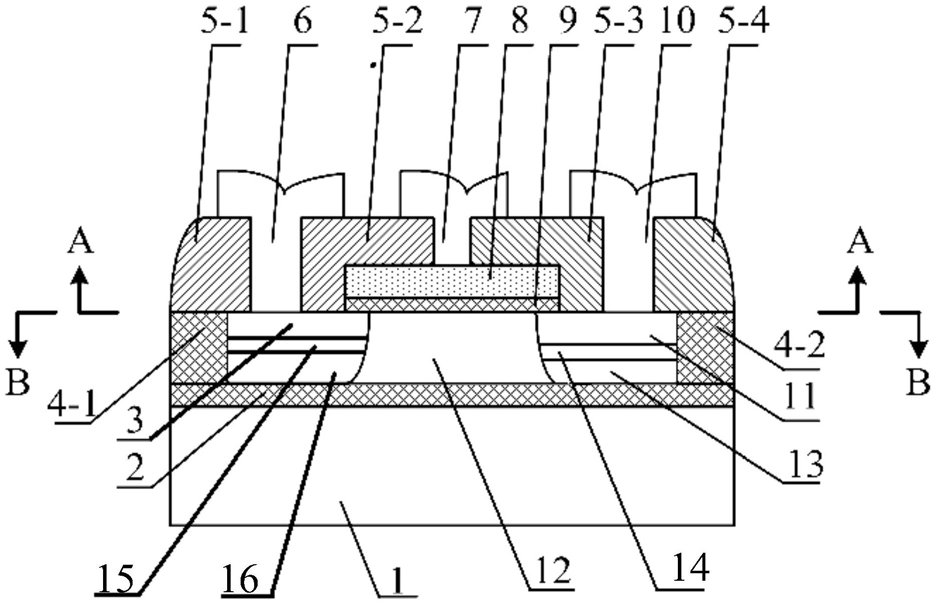

1.一种基于SOI工艺的漏源区介质/PN结隔离前栅P-MOSFET射频开关超低损耗器件,其特征在于,包括P型半导体衬底(1)、埋氧化层(2)、N型沟道区(12)、前栅MOSFET的P型源区(3)、前栅MOSFET的P型漏区(11)、背栅MOSFET的P型漏区(13)、P型漏区隔离区(14)、背栅MOSFET的P型源区(16)、P型源区隔离区(15)、深沟槽隔离区(4-1、4-2);埋氧化层(2)覆盖在P型半导体衬底(1)上,N型沟道区(12)设置在埋氧化层(2)上,深沟槽隔离区(4-1、4-2)设置在埋氧化层(2)上且环绕N型沟道区(12)、前栅MOSFET的P型源区(3)、背栅MOSFET的P型源区(16)、前栅MOSFET的P型漏区(11)、背栅MOSFET的P型漏区(13)和P型漏区隔离区(14)、P型源区隔离区(15)的四周;在紧靠N型沟道区(12)的一侧上下分别设置一个P型半导体区作为前栅MOSFET的P型源区(3)和背栅MOSFET的P型源区(16);在紧靠N型沟道区(12)的另一侧上下分别设置一个P型半导体区作为前栅MOSFET的P型漏区(11)和背栅MOSFET的P型漏区(13);在前栅MOSFET的P型漏区(11)和背栅MOSFET的P型漏区(13)之间设置P型漏区隔离区(14);在前栅MOSFET的P型源区(3)和背栅MOSFET的P型源区(16)之间设置P型源区隔离区(15);一薄层横向氧化层作为栅氧化层(9)设置在N型沟道区(12)上,覆盖前栅MOSFET的P型源区(3)顶部的局部、N型沟道区(12)的顶部全部、前栅MOSFET的P型漏区(11)顶部的局部;一多晶硅层作为MOS栅(8)设置在栅氧化层(9)之上; N型沟道区(12)与深沟槽隔离区(4-1、4-2)厚度相同;

在深沟槽隔离区(4-1)顶部全部、前栅MOSFET的P型源区(3)顶部一部分覆盖第一场氧化层(5-1);在前栅MOSFET的P型源区(3)顶部一部分、栅氧化层(9)一侧面、MOS栅(8)一侧面、MOS栅(8)顶部一部分覆盖第二场氧化层(5-2);在MOS栅(8)顶部一部分、MOS栅(8)一侧面、栅氧化层(9)一侧面、前栅MOSFET的P型漏区(11)顶部一部分覆盖第三场氧化层(5-3);

在前栅MOSFET的P型漏区(11)顶部一部分、深沟槽隔离区(4-2)顶部全部覆盖第四场氧化层(5-4);前栅MOSFET的P型源区(3)顶部的其余部分覆盖金属层作为源电极(6),源电极(6)覆盖部分第一场氧化层(5-1)的顶部、部分第二场氧化层(5-2)的顶部;MOS栅(8)顶部的其余部分覆盖金属层作为栅电极(7),栅电极(7)覆盖部分第二场氧化层(5-2)的顶部、部分第三场氧化层(5-3)的顶部;前栅MOSFET的P型漏区(11)顶部的其余部分覆盖金属层作为漏电极(10),漏电极(10)覆盖部分第三场氧化层(5-3)的顶部、部分第四场氧化层(5-4)的顶部。

2.一种基于SOI工艺的漏源区介质/PN结隔离前栅N-MOSFET射频开关超低损耗器件,其特征在于,包括P型半导体衬底(1)、埋氧化层(2)、P型沟道区(12-1)、前栅MOSFET的N型源区(3-1)、前栅MOSFET的N型漏区(11-1)、背栅MOSFET的N型漏区(13-1)、N型漏区隔离区(14-

1);背栅MOSFET的N型源区(16-1)、N型源区隔离区(15-1);深沟槽隔离区(4-1、4-2);埋氧化层(2)覆盖在P型半导体衬底(1)上, P型沟道区(12-1)设置在埋氧化层(2)上,深沟槽隔离区(4-1、4-2)设置在埋氧化层(2)上且环绕P型沟道区(12-1)、前栅MOSFET的N型源区(3-1)、背栅MOSFET的N型源区(16-1)、前栅MOSFET的N型漏区(11-1)、背栅MOSFET的N型漏区(13-1)和N型漏区隔离区(14-1)、N型源区隔离区(15-1)的四周;在紧靠P型沟道区(12-1)的一侧上下分别设置一个N型半导体区作为前栅MOSFET的N型源区(3-1)和背栅MOSFET的N型源区(16-1);在紧靠P型沟道区(12-1)的另一侧上下分别设置一个N型半导体区作为前栅MOSFET的N型漏区(11-1)和背栅MOSFET的N型漏区(13-1);在前栅MOSFET的N型漏区(11-1)和背栅MOSFET的N型漏区(13-1)之间设置N型漏区隔离区(14-

1);在前栅MOSFET的N型源区(3-1)和背栅MOSFET的N型源区(16-1)之间设置N型源区隔离区(15-1);一薄层横向氧化层作为栅氧化层(9)设置在P型沟道区(12-1)上,覆盖前栅MOSFET的N型源区(3-1)顶部的局部、P型沟道区(12-1)的顶部全部、前栅MOSFET的N型漏区(11-1)顶部的局部;一多晶硅层作为MOS栅(8)设置在栅氧化层(9)之上;P型沟道区(12-1)与深沟槽隔离区(4-1、4-2)厚度相同;

在深沟槽隔离区(4-1)顶部全部、前栅MOSFET的N型源区(3-1)顶部一部分覆盖第一场氧化层(5-1);在前栅MOSFET的N型源区(3-1)顶部一部分、栅氧化层(9)一侧面、MOS栅(8)一侧面、MOS栅(8)顶部一部分覆盖第二场氧化层(5-2);在MOS栅(8)顶部一部分、MOS栅(8)一侧面、栅氧化层(9)一侧面、前栅MOSFET的N型漏区(11-1)顶部一部分覆盖第三场氧化层(5-

3);在前栅MOSFET的N型漏区(11-1)顶部一部分、深沟槽隔离区(4-2)顶部全部覆盖第四场氧化层(5-4);前栅MOSFET的N型源区(3-1)顶部的其余部分覆盖金属层作为源电极(6),源电极(6)覆盖部分第一场氧化层(5-1)的顶部、部分第二场氧化层(5-2)的顶部;MOS栅(8)顶部的其余部分覆盖金属层作为栅电极(7),栅电极(7)覆盖部分第二场氧化层(5-2)的顶部、部分第三场氧化层(5-3)的顶部;前栅MOSFET的N型漏区(11-1)顶部的其余部分覆盖金属层作为漏电极(10),漏电极(10)覆盖部分第三场氧化层(5-3)的顶部、部分第四场氧化层(5-

4)的顶部。
