专利号: 2013107527694
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

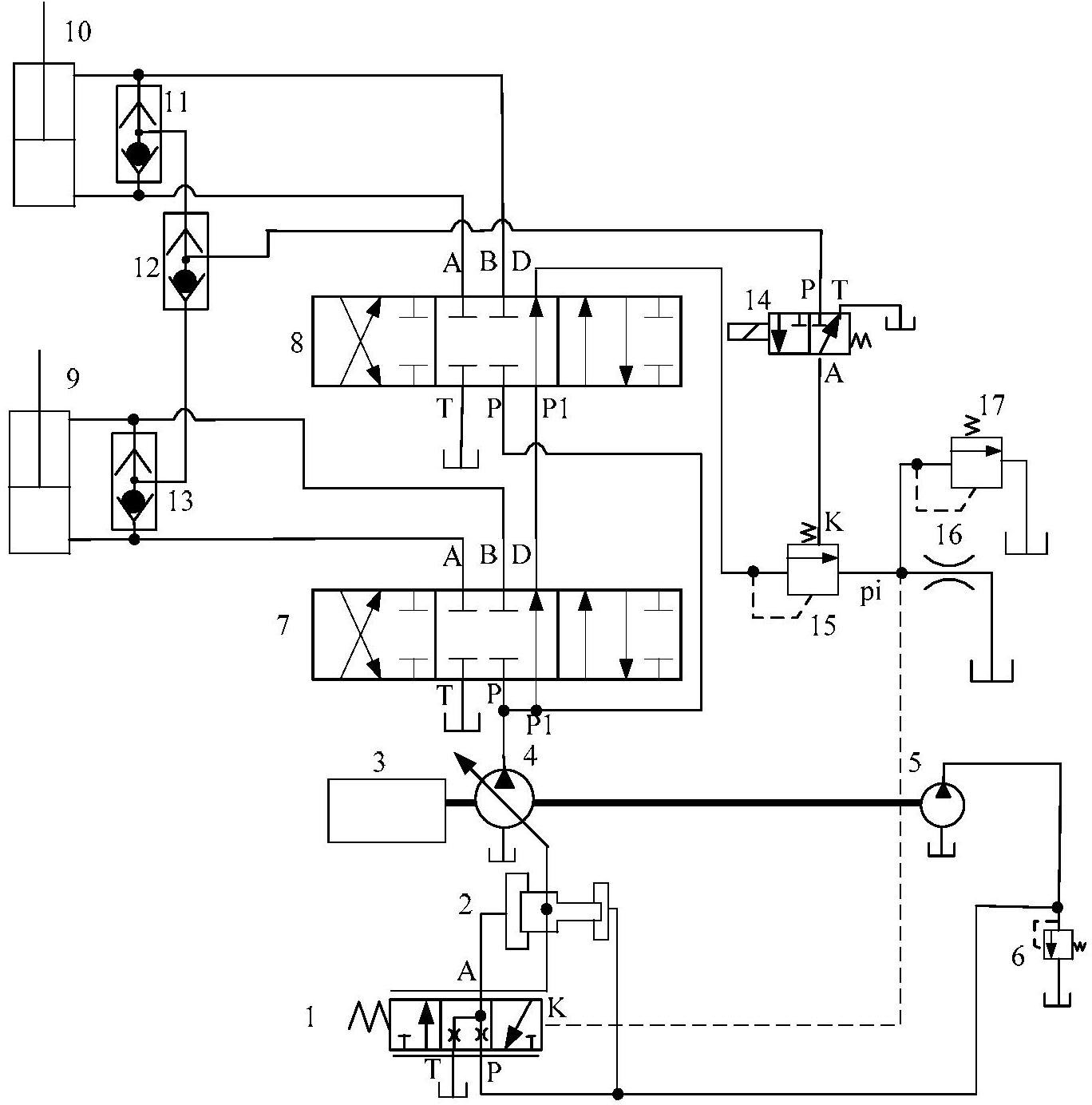

1.一种具有负载敏感的挖掘机负流量系统,其特征在于:包括有液控比例方向阀(1)、伺服活塞(2)、发动机(3)、变量泵(4)、定量泵(5)、溢流阀(6)、第一开中心六通比例方向阀(7)、第二开中心六通比例方向阀(8)、第一油缸(9)、第二油缸(10)、第一梭阀(11)、第二梭阀(12)、第三梭阀(13)、电磁换向阀(14)、定差溢流阀(15)、节流口(16)以及溢流阀(17);

其中:

该发动机(3)、变量泵(4)和定量泵(5)同轴相联;第一开中心六通比例方向阀(7)的P口和P1口以及第二开中心六通比例方向阀(8)的P口均连接变量泵(4)的出油口,第一开中心六通比例方向阀(7)的T口连接油箱,第一开中心六通比例方向阀(7)的A口连接第一油缸(9)的无杆腔,第一开中心六通比例方向阀(7)的B口连接第一油缸(9)的有杆腔,第一开中心六通比例方向阀(7)的D口连接第二开中心六通比例方向阀(8)的P1口;第二开中心六通比例方向阀(8)的T口连接油箱,第二开中心六通比例方向阀(8)的A口连接第二油缸(10)的无杆腔,第二开中心六通比例方向阀(8)的B口连接第二油缸(10)的有杆腔,第二开中心六通比例方向阀(8)的D口连接定差溢流阀(15)的进油口;第一油缸(9)的有杆腔和无杆腔分别和第三梭阀(13)的两个进油口相连;第二油缸(10)的有杆腔和无杆腔分别和第一梭阀(11)的两个进油口相连;第一梭阀(11)和第三梭阀(13)的出油口分别和第二梭阀(12)的进油口相连,第二梭阀(12)的出油口接电磁换向阀(14)的P口,电磁换向阀(14)的T口连接油箱,电磁换向阀(14)的A口连接定差溢流阀(15)的K口;节流口(16)的进油口、溢流阀(17)的进油口以及液控比例方向阀(1)的控制油口K均连接定差溢流阀(15)的出油口,节流口(16)的出油口以及溢流阀(17)的出油口均连接油箱;溢流阀(6)的进油口、伺服活塞(2)的小腔以及液控比例方向阀(1)的P口均连接定量泵(5)的出油口,溢流阀(6)的出油口和液控比例方向阀(1)的T口连接油箱,液控比例方向阀(1)的A口接伺服活塞(2)的大腔。

2.根据权利要求1所述的一种具有负载敏感的挖掘机负流量系统,其特征在于:所述第一开中心六通比例方向阀(7)为电控或液控。

3.根据权利要求1所述的一种具有负载敏感的挖掘机负流量系统,其特征在于:所述第二开中心六通比例方向阀(8)为电控或液控。
