专利号: 201310754571X
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

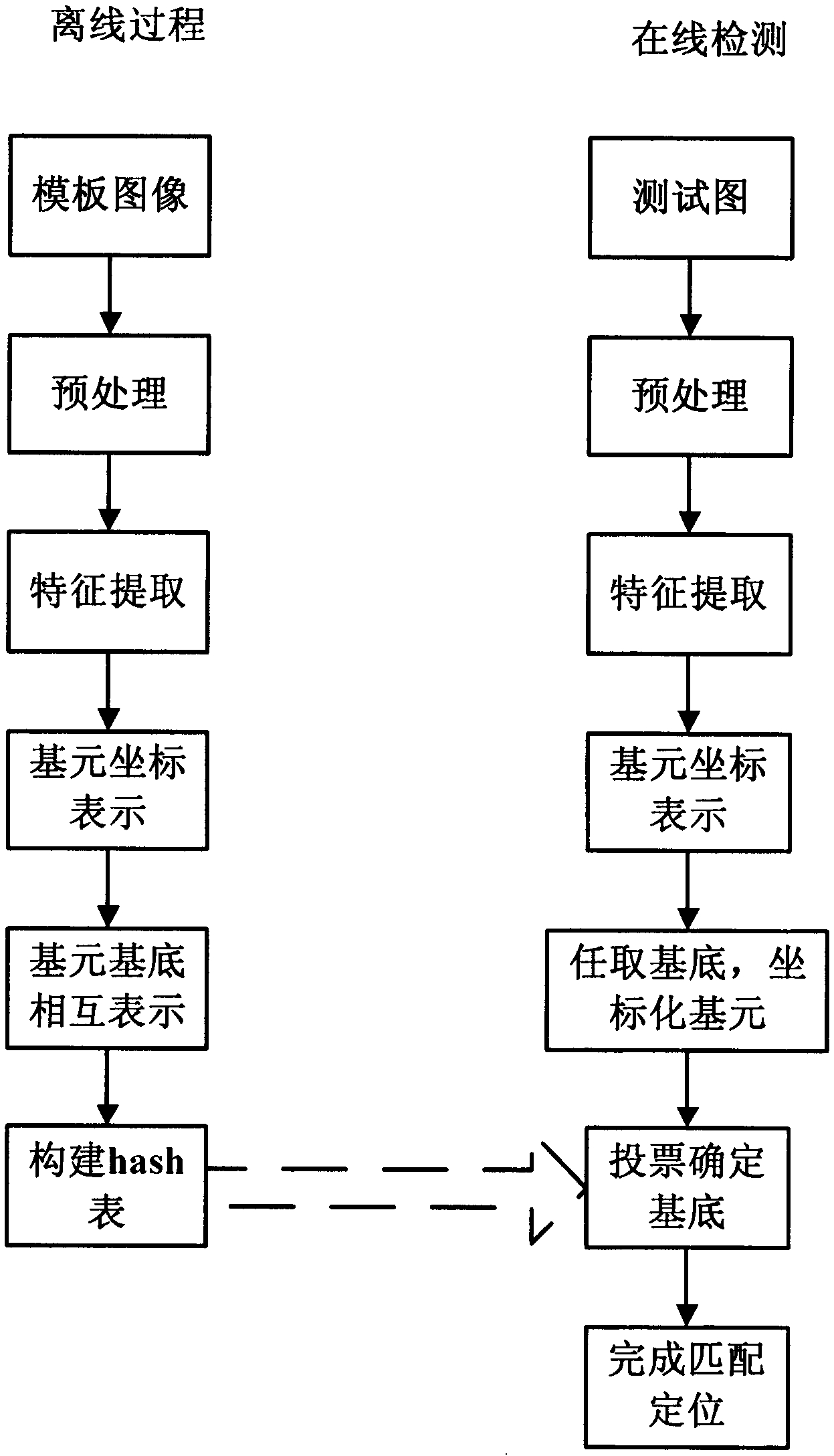

1.本发明是一种基于直线基元的几何哈希法实时定位与匹配方法,实现对具有特定简单的几何形状的工件快速、准确的识别定位;并且对于工件部分被遮挡具有鲁棒性,本发明包含离线模板计算过程和在线实时检测过程,具体步骤如下: 离线过程:

(1)采用背光照射,使用相机采集图像,选择完整的工件作为模板图像并手动选取工件的区域,即ROI区域。 (2)对获取的模板图像的ROI区域预处理,使用Otsu法阈值分割得到目标和背景。通过sobel算子提取目标的边缘轮廓,并以8邻域逐像素跟踪轮廓。 (3)使用迭代算法对轮廓迭进行递归细分,以多边形直线表示,并去除可能构成圆弧的部分(直线长度小于一定的阈值,一般设为10个像素)。 (4)最小二乘法拟合直线基元,得到几何参数,通过斜率判断相邻的直线基元是否可以合并。 (5)将直线基元坐标表示,任取两个不共线的基元作为基底,并将剩余的基元用此基底坐标表示。 (6)建立哈希表,并选择其余的基底组合重复第(5)步,直到所有的直线基元都做过基底为止。 在线过程:

(1)获取流水线上工件的图像,按离线过程的方法,预处理图像,提取边缘轮廓,并跟踪轮廓,若轮廓的长度小于一定的阈值(20个像素),则认为是噪声引起的细小轮廓,去除掉。 (2)对满足条件的轮廓,同离线过程第(3)(4)步,得到直线基元。 (3)坐标表示基元,任取两个不共线的直线基元作为基底,将剩余基元用此基底坐标表示,在几何哈希表中查询对应的基底,并对该基底投票。 (4)得票最多的一组基底作为匹配点,计算模板与实测图中的工件之间的相对关系。

2.根据权利要求1所述一种基于直线基元的几何哈希法实时定位与匹配方法,其特征是:所述离线过程第(5)步,包括: 几何基元的向量表示:

由轮廓的多边形近似表达可以得到各个直线基元的几何参数。对于直线基元的几何参数为斜率k,它在图像坐标系下的起点p1(x1,y1)和终点p2(x2,y2); 则该直线基元的坐标表示为λ(1,k),其中λ=|x1-x2|。

3.根据权利要求1所述一种基于直线基元的几何哈希法实时定位与匹配方法,其特征是:所述离线过程第(5)步,包括: 构建基底,坐标表示其余基元:

本发明使用不共线的两个基元primitive1(xa,ya)、primitive2(xb,yb)作为坐标基底,坐标化其余基元(xcyc),(α,β)为其基底下的坐标,计算公式如下: 解得: 。

4.根据权利要求1所述一种基于直线基元的儿何哈希法实时定位与匹配方法,其特征是:所述离线过程第(6)步,包括: 哈希表中映射地址的计算:

对所有的向量坐标(α,β),即关键码,建立一个映射地址index,并在地址index中存入相应坐标的基底信息,本发明提出了一种映射地址的计算方法,即将坐标(α,β)的第一坐标α作为映射地址的整数部分,第二坐标β作为映射地址的小数部分,即index=α.β; 为查询地址方便,本发明在构建哈希表时,将哈希表内容(即坐标,映射地址,基底)按index的大小顺序排列。

5.根据权利要求1所述一种基于直线基元的几何哈希法实时定位与匹配方法,其特征是:所述在线过程第(3)步,包括: (1)哈希表中坐标的查询

在实测图中,计算主直线基元下(即直线基元长大于一定的阈值,一般取20个像素)的各基元坐标(μ,σ),计算映射地址index=μ.σ,本发明在搜索哈希表(α,β)时,考虑坐标的计算误差,满足|α-μ|<Δ1且|β-σ|<Δ2(其中Δ1,Δ2为人工发定阈值)的映射地址即为搜到地址。 (2)基底投票

得到映射地址,对查询到对应基底信息(basic_x,basic_y),本发明的投票方法为:对存储空间vote(basic_x,basic_y)中的数据累加1。
