1.一种固结试验试样制备的双向分层压样装置,其特征在于:

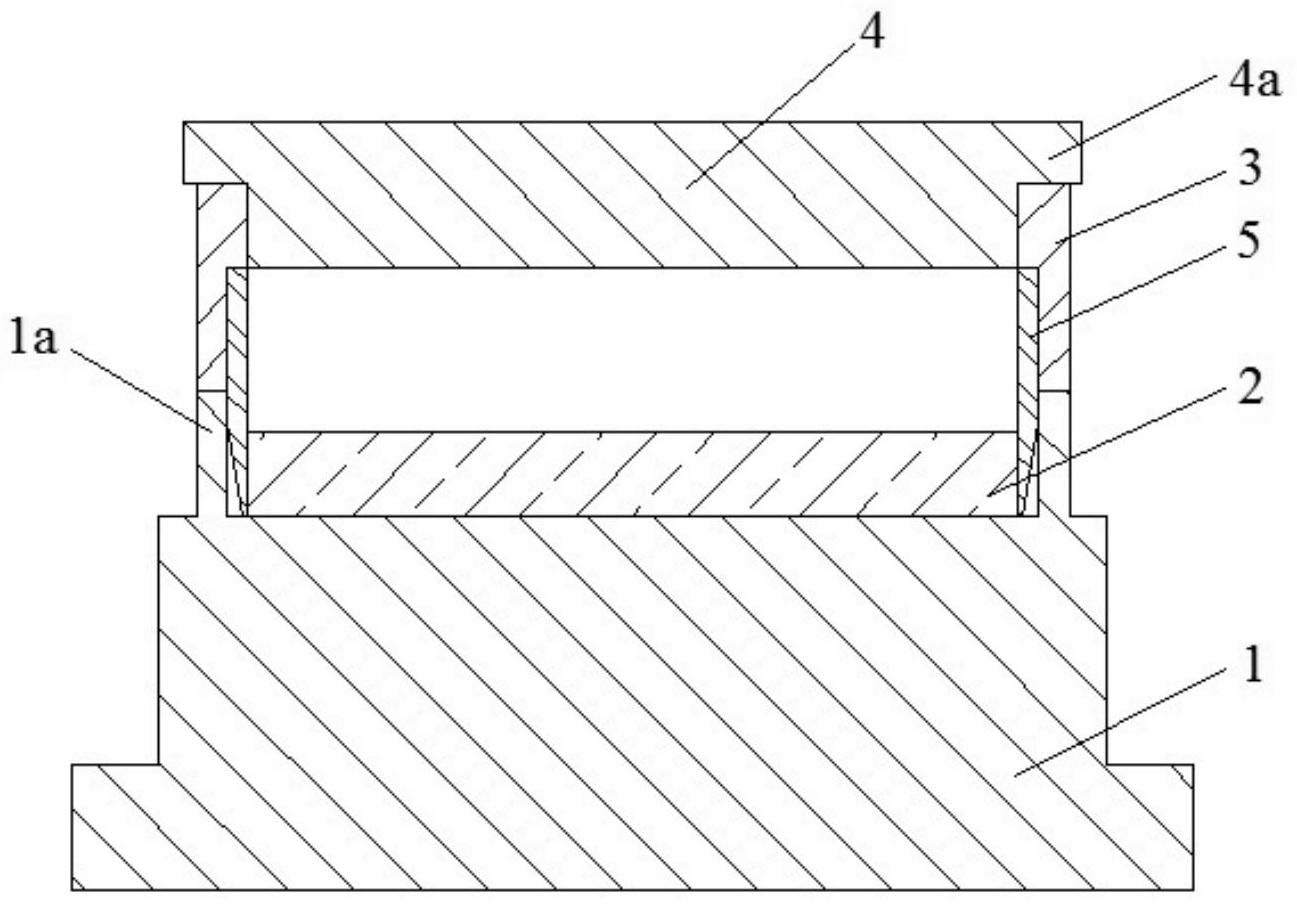

加压活塞(4)套于导筒(3)的内壁,加压活塞(4)的凸缘(4a)的底面与导筒(3)的顶部贴合,导筒(3)的内壁在加压活塞(4)以下的部位开有环刀槽,环刀(5)的顶部嵌置于导筒(3)的环刀槽内,且环刀(5)的内直径与加压活塞(4)的直径相等;环刀(5)的刃口嵌置于底座(1)顶部的圆环状凸起(1a)的内腔中;一块或两块圆盘状的垫块(2)嵌置于环刀(5)的内腔中;
所述的加压活塞(4)的凸缘(4a)的底面与加压活塞(4)下端面的距离、导筒(3)在环刀槽以上部位的内壁高度、垫块(2)的高度均为环刀(5)高度的1/n,n为压制试样时的分层层数,其取值为3或4。
2.一种使用权利要求1所述的固结试验试样制备的双向分层压样装置的压样方法,所述的压制试样时的分层层数n为3,加压活塞(4)的凸缘(4a)的底面与加压活塞(4)下端面的距离、导筒(3)在环刀槽以上部位的内壁高度、垫块(2)的高度均为环刀(5)高度的1/3;
其具体操作步骤如下:
A、将加压活塞(4)和导筒(3)从制样器内取出,在环刀(5)内嵌置一个垫块(2),将质量为压样所需湿土总质量1/3的湿土(6)填入环刀(5)内;将加压活塞(4)沿环刀(5)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与环刀(5)顶部贴合,即将所填入的湿土(6)压实至所需的压实度;
B、取出加压活塞(4)和环刀(5),将环刀(5)整体翻转180°后再放入底座(1)的圆环状凸起(1a)内,此时,环刀(5)内的湿土(6)与未取出的垫块(2)上表面紧密贴合;随即,将导筒(3)外套在环刀(5)上方,向环刀(5)内再次填入质量为压样所需湿土总质量1/3的湿土(6),然后,将加压活塞(4)沿导筒(3)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与导筒(3)顶部贴合,即将再次填入的湿土(6)压实至所需的压实度;
C、取出加压活塞(4)、导筒(3)、垫块(2)和环刀(5),再将环刀(5)整体翻转180°后放入圆环状凸起(1a)内,此时环刀(5)内的湿土(6)与底座(1)的表面紧密贴合;随即,将导筒(3)外套在环刀(5)的上方,向环刀(5)内第三次填入质量为压样所需湿土总质量1/3的湿土(6),然后,将加压活塞(4)沿导筒(3)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与导筒(3)的顶部贴合,即将第三次填入的湿土(6)压实至所需的压实度,完成试样的压制。
3.一种使用权利要求1所述的固结试验试样制备的双向分层压样装置的压样方法,所述的压制试样时的分层层数n为4,加压活塞(4)的凸缘(4a)的底面与加压活塞(4)下端面的距离、导筒(3)在环刀槽以上部位的内壁高度、垫块(2)的高度均为环刀(5)高度的1/4;
其具体操作步骤如下:
A、将加压活塞(4)和导筒(3)从制样器内取出,在环刀(5)内嵌置两个高度为环刀(5)高度1/4的垫块(2),将质量为压样所需湿土总质量1/4的湿土(6)填入环刀(5)内;然后,将加压活塞(4)沿环刀(5)内壁下压,直至加压活塞(4)的凸缘(4a)下表面与环刀(5)的顶部贴合,即将所填入的湿土(6)压实至所需的压实度;
B、取出加压活塞(4)、环刀(5)和位于上部的一个垫块(2),将环刀(5)整体翻转180°后再放入底座(1)的圆环状凸起(1a)内,此时,环刀(5)内的湿土(6)与未取出的垫块(2)的上表面紧密贴合;然后,再次将质量为压样所需湿土总质量1/4的湿土(6)填入环刀(5)内,将加压活塞(4)沿环刀(5)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与环刀(5)的刃口贴合,即将再次填入的湿土(6)压实至所需的压实度;
C、取出加压活塞(4)和环刀(5),将环刀(5)整体翻转180°后再放入底座(1)的圆环状凸起(1a)内,此时环刀(5)内的湿土(6)与未取出的垫块(2)上表面紧密贴合;然后,将导筒(3)外套在环刀(5)上方,第三次将质量为压样所需湿土总质量1/4的湿土(6)填入环刀(5)内,将加压活塞(4)沿导筒(3)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与导筒(3)顶部贴合,即将第三次填入的湿土(6)压实至所需的压实度;
D、取出加压活塞(4)、导筒(3)、环刀(5)和垫块(2),将环刀(5)整体翻转180°后再放入底座(1)的圆环状凸起(1a)内,此时环刀(5)内的湿土(6)与底座表面紧密贴合;然后,将导筒(3)外套在环刀(5)上方,第四次将质量为压样所需湿土总质量1/4的湿土(6)填入环刀(5),将加压活塞(4)沿导筒(3)的内壁下压,直至加压活塞(4)的凸缘(4a)下表面与导筒(3)的顶部贴合,即将第四次填入的湿土(6)压实至所需的压实度,即完成试样的压制。
