1.一种高效水动力冷却塔，其特征在于：所述高效水动力冷却塔的设计方法包括以下步骤：(A)计算水轮机进水口和水轮机出水口处之间的单位能量差，即冷却塔工作水头Hr，计算公式为：上述式(1)中，EA指水轮机进水口处的单位能量；

EB指水轮机出水口处的单位能量；

ZA指水轮机进水口处的几何高度；

ZB指水轮机出水口处的几何高度；

PA指水轮机进水口处的压力；

PB指水轮机出水口处的压力；

γA水轮机进水口处水的比重；

γB水轮机出水口处水的比重；

νA指水轮机进水口处水流的平均流速；

νB指水轮机出水口处水流的平均流速；

αA指水轮机进水口处水流的流速不均匀系数；

αB指水轮机出水口处水流的流速不均匀系数；

g指重力加速度；

(B)根据上述步骤(A)及冷却塔初步设计参数计算转轮直径D1，其计算公式为：上述式(2)中，P指转轮的额定输出功率；

Q1指转轮设计额定工况的单位流量m3/s；

η指转轮输出效率，η＝0.8-0.9；

(C)计算蜗壳进口管径d1，其计算公式为：上述式(4)中，Qr指冷却塔设计冷却水量，V1指蜗壳进口处的水流流速；

(D)计算上述式(4)中冷却塔设计冷却水量Qr,其计算公式为：上述式(5)中，H为Hr，冷却塔工作水头，单位m；

r指转轮出口半径；

ω指转轮旋转角速度；

β指转轮叶片安装角；

A指转轮出口过流面积；

b0指固定导叶高度；

所述水轮机进水口处的单位能量EA的计算公式为：所述水轮机出水口处的单位能量EB的计算公式为：所述转轮的额定输出功率P计算公式为：P＝9.81QrHrη，式中Qr指冷却塔设计冷却水量，Hr指冷却塔工作水头，η指转轮输出效率；

所述蜗壳进口处的水流流速的计算公式为：Kr＝0.9～0.95；

上述式(3)中，Kr指流速系数；

所述转轮的比转速ns的计算公式为：上述式(6)中，ns＝ω/2π，n＝150-200转/分；

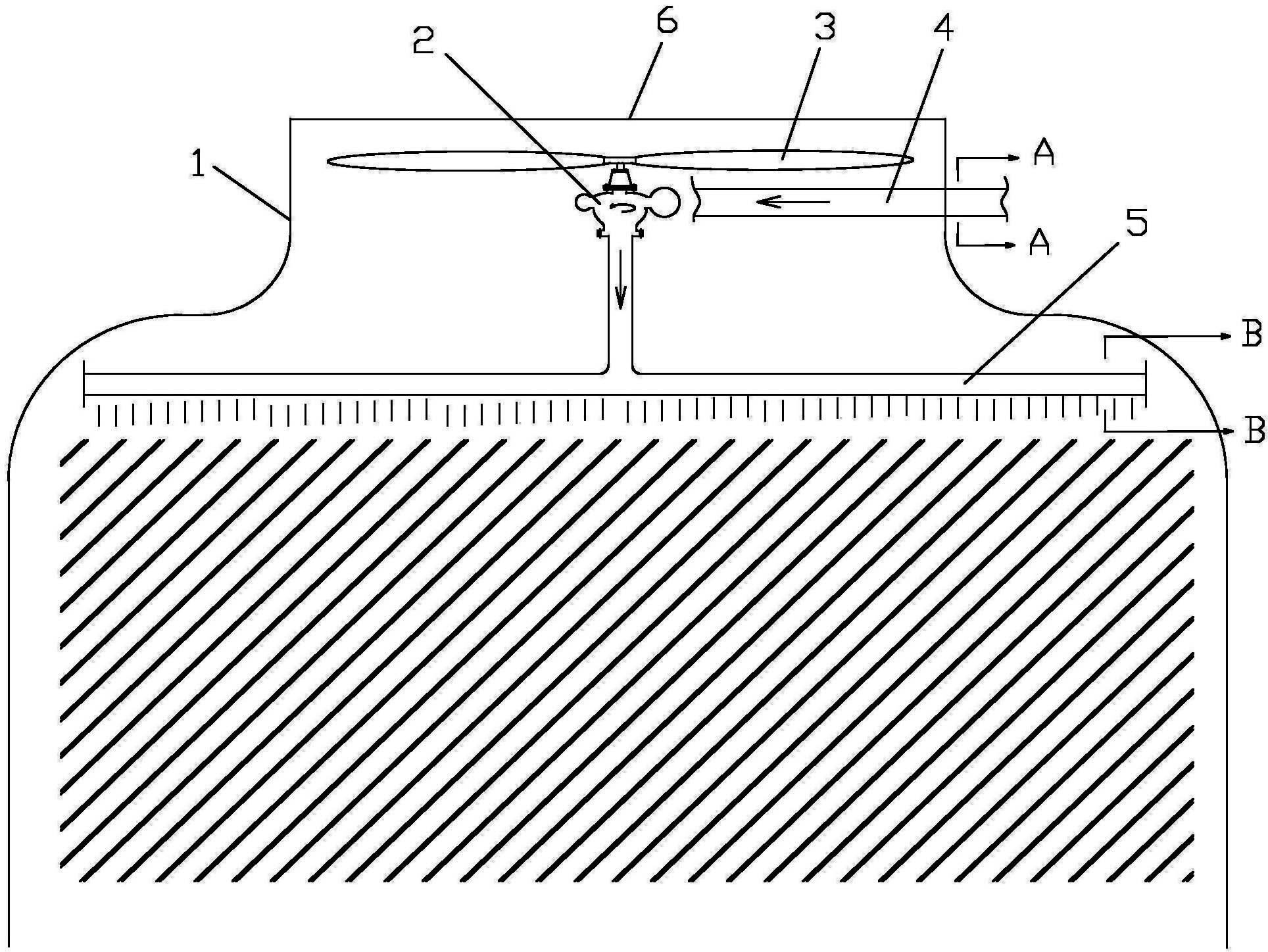

所述高效水动力冷却塔包括外壳、匹配设于所述外壳内侧的水轮机以及与所述水轮机分别匹配连接的风扇、冷却水出水管和冷却水进水管；所述水轮机包括基础环、装设于所述基础环顶端的蜗壳、装设于所述基础环底端的尾水管、装设于所述蜗壳顶端的顶盖、穿设于所述蜗壳内侧的转动轴以及装设于所述转动轴一端的转轮；所述转轮为自一端向另一端倾斜的圆锥形壳体结构，其匹配固设于所述转动轴的底端部，外壁沿圆周倾斜一定角度均匀设置有呈空间扭曲面的转轮叶片；

所述转轮叶片还分别与所述转动轴以及水流流向形成一个斜向夹角。

2.如权利要求1所述的高效水动力冷却塔，其特征在于：所述蜗壳为向内螺旋管道组成的蜗壳且管径以螺旋线结构逐步缩小，其靠内一侧呈开口状；所述蜗壳在位于开口处的内侧还装设有用于分流水流的固定导叶。

3.如权利要求1所述的高效水动力冷却塔，其特征在于：所述顶盖呈环形筒状结构，其底端口的内侧壁与所述转动轴之间装设有密封装置。

4.如权利要求1所述的高效水动力冷却塔，其特征在于：所述转动轴呈轴体结构，其一端向所述顶盖上侧穿出，另一端向所述顶盖下侧穿出；

所述转动轴向所述顶盖上侧穿出的顶端开设有第一键槽，所述转动轴向所述顶盖下侧穿出的底端开设有第二键槽；

所述风扇通过所述第一键槽配以定位键固定于所述转动轴的顶端；

所述转轮通过所述第二键槽配以定位键套接固定于所述转动轴的底端。

5.如权利要求4所述的高效水动力冷却塔，其特征在于：所述水轮机还包括轴承座；所述轴承座呈锥形筒状结构，其匹配套设于向所述顶盖上侧穿出的所述转动轴一端；

所述轴承座的顶端口固设有轴承盖板，底端与所述第二法兰盘固定连接；

所述轴承座的顶端口内壁与所述转动轴之间装设有轴承，所述轴承座的底端口内壁与所述转动轴之间也装设有轴承。

6.如权利要求1所述的高效水动力冷却塔，其特征在于：所述冷却水进水管一端伸进所述外壳内侧且与所述蜗壳的进水口连接导通，另一端伸出所述外壳外侧且连接外置供水装置；

所述冷却水出水管水平设置于所述外壳的上端内侧，其中部与所述尾水管连接并导通。
