专利号: 2014100178381
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

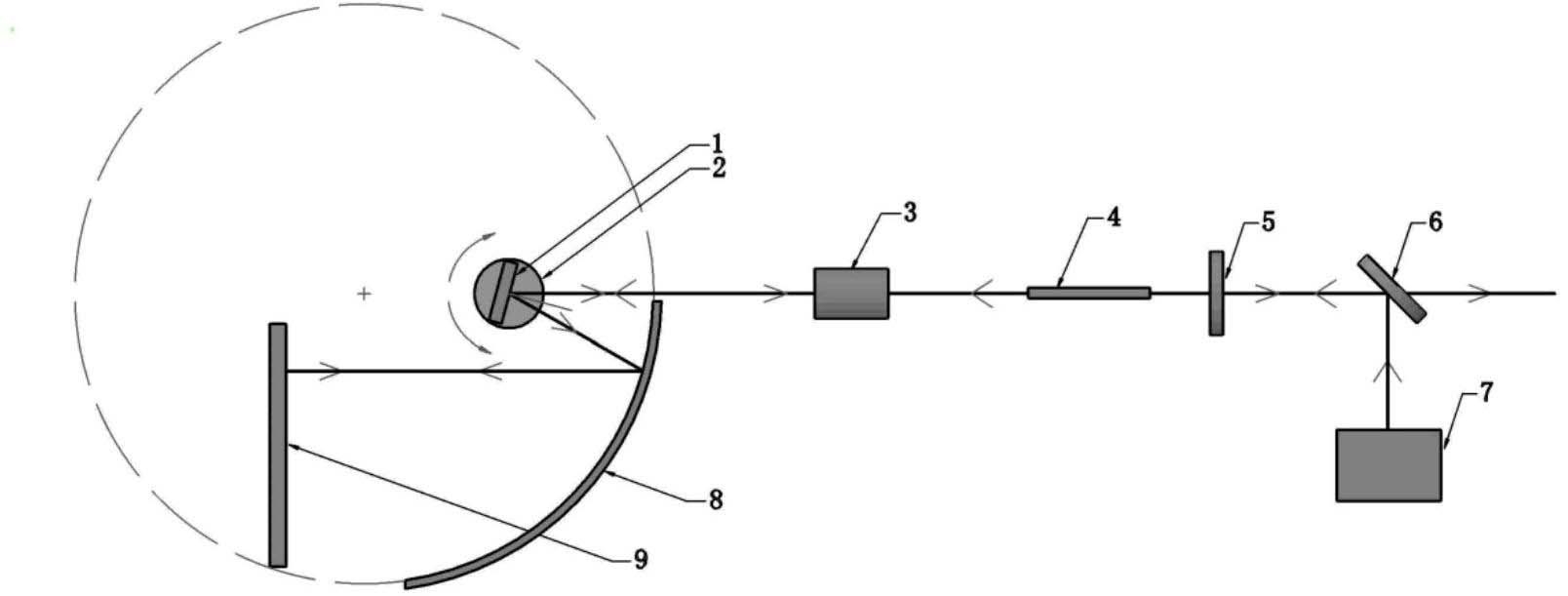

1. 一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:包括反射式体布拉格光栅(1)、光栅转台(2)、准直器(3)、增益介质(4)、输出耦合镜(5)、二向色镜(6)、泵浦源(7)、二次曲面镜(8)和平面全反镜(9);所述的反射式体布拉格光栅(1)固定在光栅转台(2)的旋转轴上;反射式体布拉格光栅(1)的法线与光栅转台(2)的旋转轴垂直;光栅转台(2)的旋转轴与二次曲面镜(8)的焦点轴重合;平面全反镜(9)的法线与光栅转台(2)的旋转轴垂直,与二次曲面镜的轴线平行;二向色镜(6)与水平方向呈45°角;泵浦源(7)发射的泵浦光依次通过二向色镜(6)、输出耦合镜(5)、增益介质(4)进入准直器(3),准直器(3)输出的准直光与RBG的光栅转轴共面,并且准直光的方向与光栅转轴垂直;所述的反射式体布拉格光栅的光谱选择最低可达20pm、角度选择最低可达100μrad、绝对衍射效率超过99%、光栅损耗小于2.5%、同时温度稳定性达400℃,在近红外区对连续激光的耐受性高达每平方厘米数万瓦;所述的反射式体布拉格光栅(1)、光栅转台(2)和二次曲面镜(8)构成激光器的光栅选频结构,放在激光器的内部或外部。

2.根据权利要求1所述的一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:所述的准直器(3)为球面镜或非球面镜或透镜组合。

3.根据权利要求1所述的一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:所述的增益介质(4)为固体增益介质或气体增益介质或液体增益介质或半导体激光器。

4.根据权利要求1所述的一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:所述的输出耦合镜(5)是平面镜、或者是平凹镜、或者是柱面镜。

5.根据权利要求1所述的一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:所述的泵浦源(7)的泵浦方式是端面泵浦或侧面泵浦。

6.根据权利要求1所述的一种使用二次曲面镜的高功率窄线宽可调谐激光器,其特征在于:所述的二次曲面镜(8)为圆柱面曲面全反镜或抛物柱曲面全反镜。
