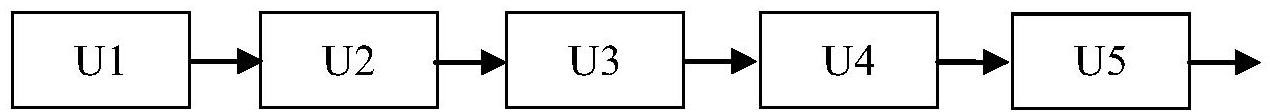

1.一种冲击矿压微震信号处理电路,其特征是:该信号处理电路包括:24V开关电源模块U1、升压模块U2、电压自动调节及传感器短路检测模块U3、传感器U4和传感器信号放大滤波模块U;24V开关电源模块U1经过升压模块U2与电压自动调节及传感器短路检测模块U3连接,传感器短路检测模块U3与传感器U4连接,传感器U4与传感器信号放大滤波模块U5连接,传感器信号放大滤波模块U5采用双光耦实现输入端与输出端电气隔离;各模块连接方式是级联连接;
所述的传感器信号放大滤波模块U5包括:双光耦线性隔离放大模块U51、电压跟随器及信号频率检测模块U52和滤波整形模块U53,各模块连接方式是级联连接。
2.根据权利要求1所述的一种冲击矿压微震信号处理电路,其特征是:所述的滤波整形模块U53包括:二阶有源高通滤波模块U531、一阶放大模块U532、二阶低通有源滤波模块U533、放大倍数选择模块U534、50Hz滤波模块U535和二阶高通滤波模块U536,各模块连接方式是级联连接。
3.根据权利要求1所述的一种冲击矿压微震信号处理电路,其特征是:电压自动调节及传感器短路检测模块对不高于64v输入电压自动调节至40~42v输出电压。
4.根据权利要求1所述的一种冲击矿压微震信号处理电路,其特征是:电压自动调节及传感器短路检测模块检测传感器短路情况。
5.根据权利要求2所述的一种冲击矿压微震信号处理电路,其特征是:传感器信号放大滤波模块采用双光耦实现输入端与输出端电气隔离。
6.根据权利要求2所述的一种冲击矿压微震信号处理电路,其特征是:电压跟随器及信号检测电路模块检测有无传感器信号输入。
