1.一种三氧化二钒纳米球的制备方法，其特征在于包括如下步骤：

首先将硫粉和五氧化二钒粉末混合，其中硫与五氧化二钒的摩尔比为20:1 ~40:1，将混合后的粉末研磨15～30min，混合均匀；然后将研磨后的粉末装入瓷舟，并将瓷舟推入管式炉中央位置；再将管式炉在惰性气体保护下以7～10℃/min的速率升温至 800～900℃后，恒温800～900℃处理60～120 min，最后静置冷却到室温，得到三氧化二钒纳米球。

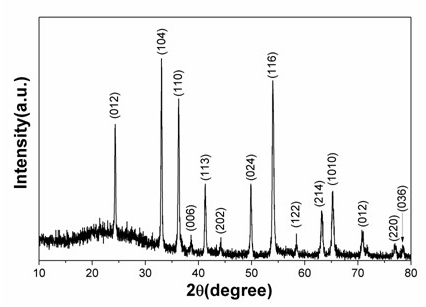

2.根据权利要求1 所述的一种三氧化二钒纳米球的制备方法，其特征在于，所述的惰性气体为氮气。
