1.一种除湿空气调节装置，其特征在于：包括依次相连的预冷器（7）、采用平板吸附方法去除来自外界环境空气中潜热的湿度调节单元（3）以及采用开式空气膨胀方法去除湿热的温度调节装置；预冷器（7）热侧通道的入口与外界环境连通，预冷器（7）热侧通道的出口与湿度调节单元（3）的入口相连通，湿度调节单元（3）的出口与温度调节装置的入口相连通，温度调节装置的出口与三通调节阀（6）的入口相连接，三通调节阀（6）的一个出口与房间（11）相连通。

2.根据权利要求1所述的除湿空气调节装置，其特征在于：所述的温度调节装置包括依次连通的第一空气冷却器（2）、压缩机（1）、第二空气冷却器（4）以及膨胀机（5）；第一空气冷却器（2）的入口与湿度调节单元（3）的出口相连通，膨胀机（5）的出口与三通调节阀（6）的入口相连通。

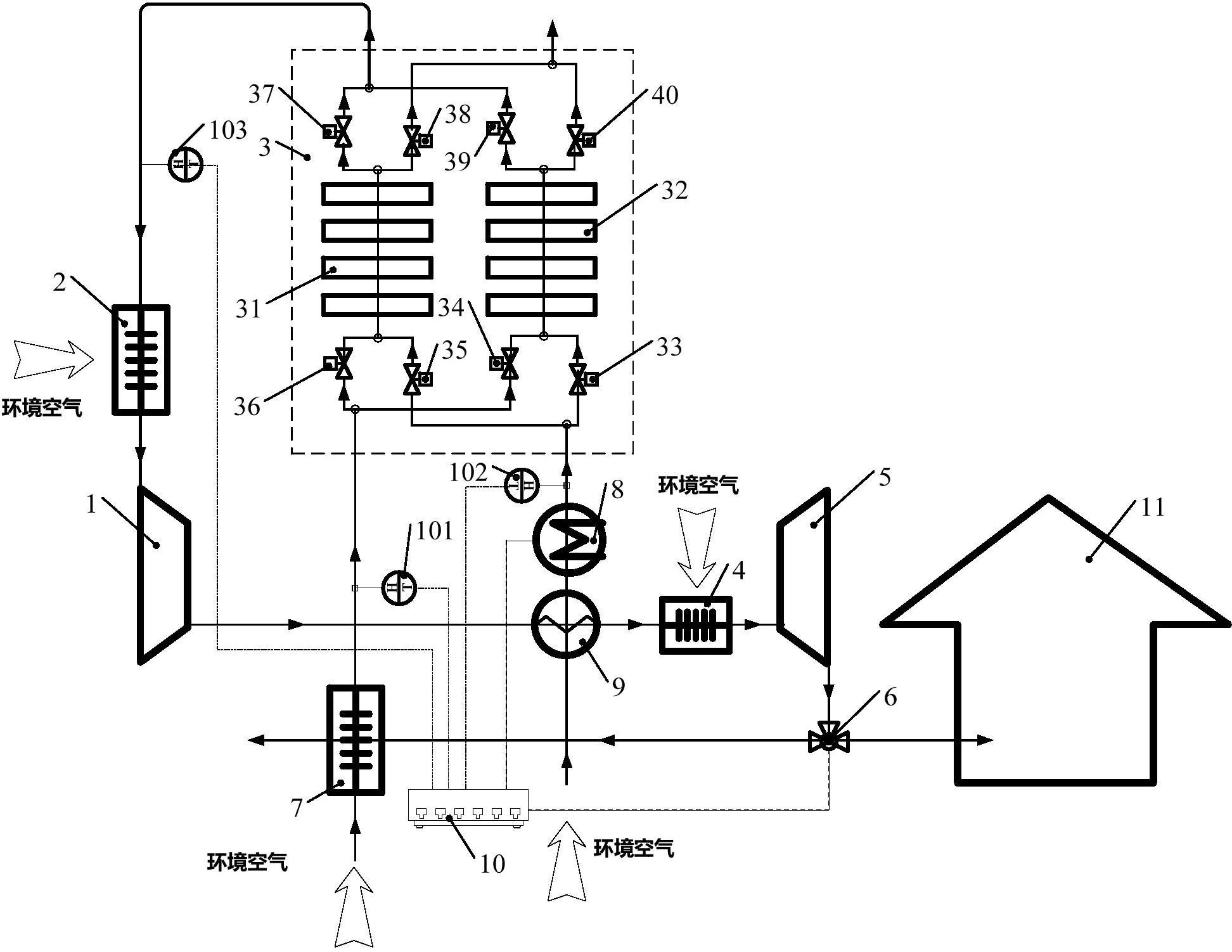

3.根据权利要求2所述的除湿空气调节装置，其特征在于：所述的湿度调节单元（3）包括辅热器（8）、换热器（9）、第一平板吸附器组（31）以及第二平板吸附器组（32）；换热器（9）设置于压缩机（1）和第二空气冷却器（4）之间，且换热器（8）的热侧通道与压缩机（1）和第二空气冷却器（4）相连通；换热器（9）冷侧通道的入口与外界环境连通，出口与辅热器（8）的入口相连通；预冷器（7）的出口和辅热器（8）的出口均分为两路；其中，预冷器（7）的一路出口与辅热器（8）的一路出口汇合后与第一平板吸附器（31）的入口相连通，预冷器（7）的另一路出口与辅热器（8）的另一路出口汇合后与第二平板吸附器（32）的入口相连通；

第一平板吸附器组（31）的出口和第二平板吸附器组（32）的出口均分为两路；其中，第一平板吸附器组（31）的一路出口与第二平板吸附器组（32）的一路出口汇合后与第一空气冷却器（2）的入口相连通，第一平板吸附器组（31）的另一路出口与第二平板吸附器组（32）的另一路出口汇合后与外界环境连通。

4.根据权利要求3所述的除湿空气调节装置，其特征在于：所述的预冷器（7）的出口与第一平板吸附器（31）之间的管道上设置有第一阀门（36），预冷器（7）的出口与第二平板吸附器（32）之间的管道上设置有第二阀门（34）；辅热器（8）的出口与第一平板吸附器（31）之间的管道上设置有第三阀门（35），辅热器（8）的出口与第二平板吸附器（32）之间的管道上设置有第四阀门（33）；

第一平板吸附器（31）的出口与第一空气冷却器（2）入口之间的管道上设置有第五阀门（37），第二平板吸附器（32）的出口与第一空气冷却器（2）入口之间的管道上设置有第六阀门（39）；第一平板吸附器（31）的出口通过第七阀门（38）与外界环境相连通，第二平板吸附器（32）的出口通过第八阀门（40）与外界环境相连通。

5.根据权利要求3所述的除湿空气调节装置，其特征在于：所述的预冷器（7）、第一空气冷却器（2）、第二空气冷却器（4）以及换热器（9）均为板式换热器。

6.根据权利要求3或5所述的除湿空气调节装置，其特征在于：所述的预冷器（7）、第一空气冷却器（2）、第二空气冷却器（4）以及换热器（9）均为换热管外表面附加有翅片的翅片管换热器，且换热管均为光管。

7.根据权利要求3所述的除湿空气调节装置，其特征在于：所述的压缩机（1）和膨胀机（5）均为无油速度式流体输送机械，结构形式为离心式、轴流式或混流式。

8.根据权利要求3或4所述的除湿空气调节装置，其特征在于：所述的第一平板吸附器组（31）和第二平板吸附器组（32）均为由至少一块吸附板构成的吸附器组。

9.根据权利要求1、2、3或4所述的除湿空气调节装置，其特征在于：所述三通调节阀（6）的另一个出口与预冷器（7）冷侧通道的入口相连通，预冷器（7）冷侧通道的出口与外界环境相连通。

10.根据权利要求3或4所述的除湿空气调节装置，其特征在于：还包括控制器（10）、设置在预冷器（7）出口处管道上的第一温湿度传感器（101）、设置在辅热器（8）出口处管道上的第二温湿度传感器（102）以及设置在第一空气冷却器（2）入口处管道上的第三温湿度传感器（103）；第一温湿度传感器（101）、第二温湿度传感器（102）和第三温湿度传感器（103）的信号输出端均通过信号线连接到控制器（10）的信号输入端上，控制器（10）的信号输出端通过控制电缆分别与三通调节阀（6）的控制端以及辅热器（8）的控制端相连。
