专利号: 2014100284041
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

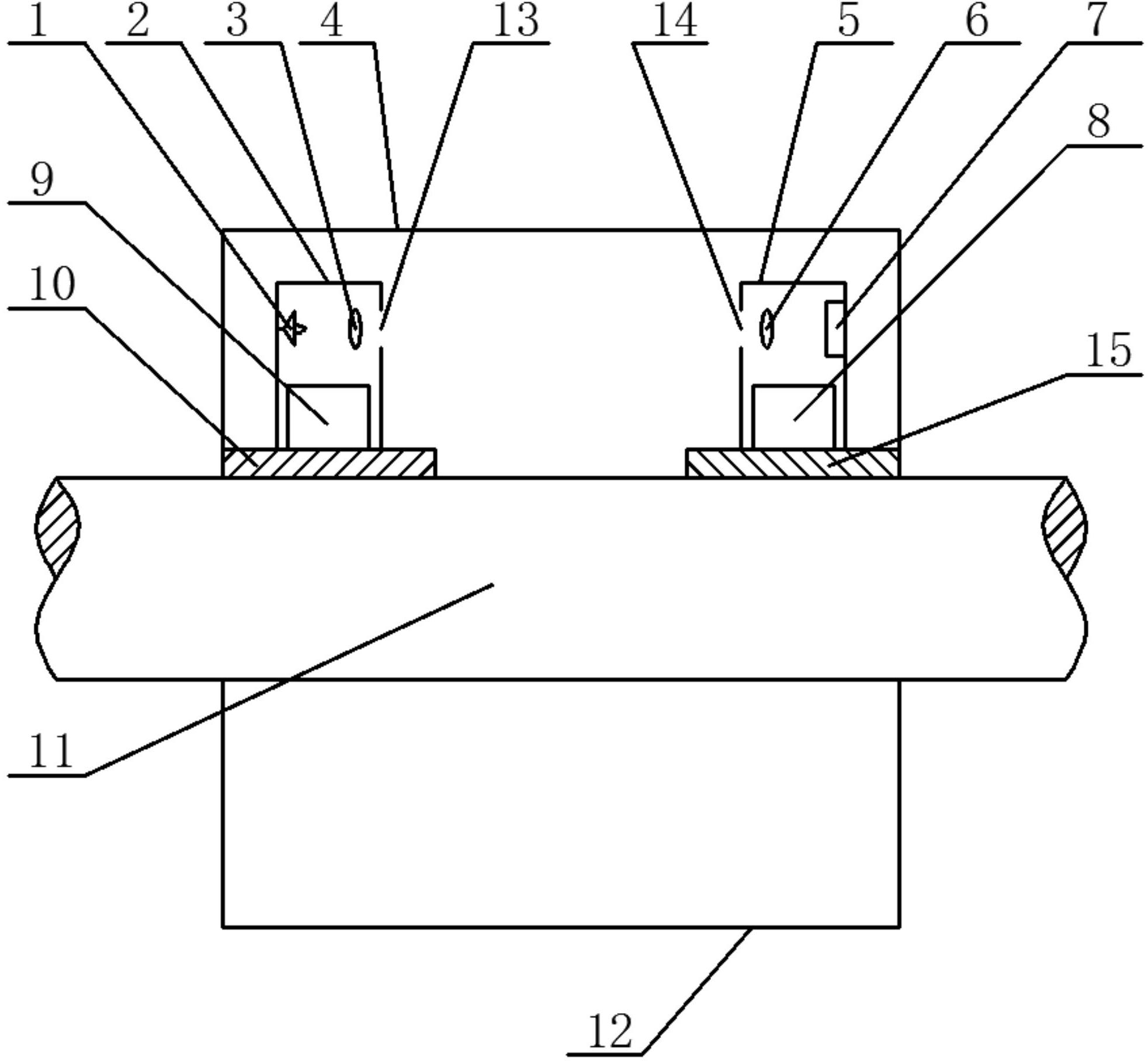

1.一种轴向差动式矿井提升机主轴扭矩检测装置,其特征在于:它包括对称扣合在矿井提升机主轴(11)外部的上、下壳体,上、下壳体内间隔设有扣合固定在矿井提升机主轴(11)上的基座一(10)和基座二(15),基座一(10)和基座二(15)间预留有5mm间隙;上、下壳体通过螺母连接并由螺钉固定于基座一(10)和基座二(15)上;所述的基座一(10)上设有光源发生箱体(2),光源发生箱体(2)内设有电源一(9)、与电源一(9)相连的光源(1)、与光源(1)相对在同一轴线上的透镜一(3),所述的基座二(15)上设有光源接收箱体(5),光源接收箱体(5)内设有信号处理单元(8)、与信号处理单元(8)相连的光感器件(7)、与透镜一(3)和光感器件(7)在同一轴线上的透镜二(6),光源发生箱体(2)和光源接收箱体(5)相对的两个侧面上分别设有在同一平面上的透光孔,所述的信号处理单元(8)包括电源二(16)、与电源二(16)输出端相连的信号处理电路(17),信号处理电路(17)的输入端与光感器件(7)的输出端相连,输出端与无线发射模块(18)相连;工作时,将主轴扭矩检测装置安装在提升机主轴(11)上并与其保持相对静止,当主轴未受力时,光源(1)的光经过透镜一(3)后变成的平行光通过透光孔一(13)到达透光孔二(14)处,由于透光孔一(13)和透光孔二(14)初始位置完全对齐,这样通过透光孔一(13)的光会全部通过透光孔二(14),然后通过透镜二(6)的聚焦后到达光感器件(7)上;当主轴受力产生扭矩时,扭矩会使基座一(10)和基座二(15)之间产生相对转动,透光孔一(13)和透光孔二(14)会出现相应程度的错位,这样透光孔一(13)出来的光只有部分通过透光孔二(14)和透镜二(6)后到达光感器件(7)上;当主轴(11)受到大小不同的扭矩时,最终光感器件(7)接收的光线强弱是不一样的,而这种光线强弱与扭矩的大小呈反比;因此,通过信号处理单元(8)实时处理光感器件(7)传回的电信号即可实现对矿井提升机主轴扭矩的检测。

2.根据权利要求1所述的轴向差动式矿井提升机主轴扭矩检测装置,其特征在于:所述的上、下壳体扣合处设有橡胶层。

3.根据权利要求1所述的轴向差动式矿井提升机主轴扭矩检测装置,其特征在于:所述的透光孔为与主轴(11)同心的扇形孔。
