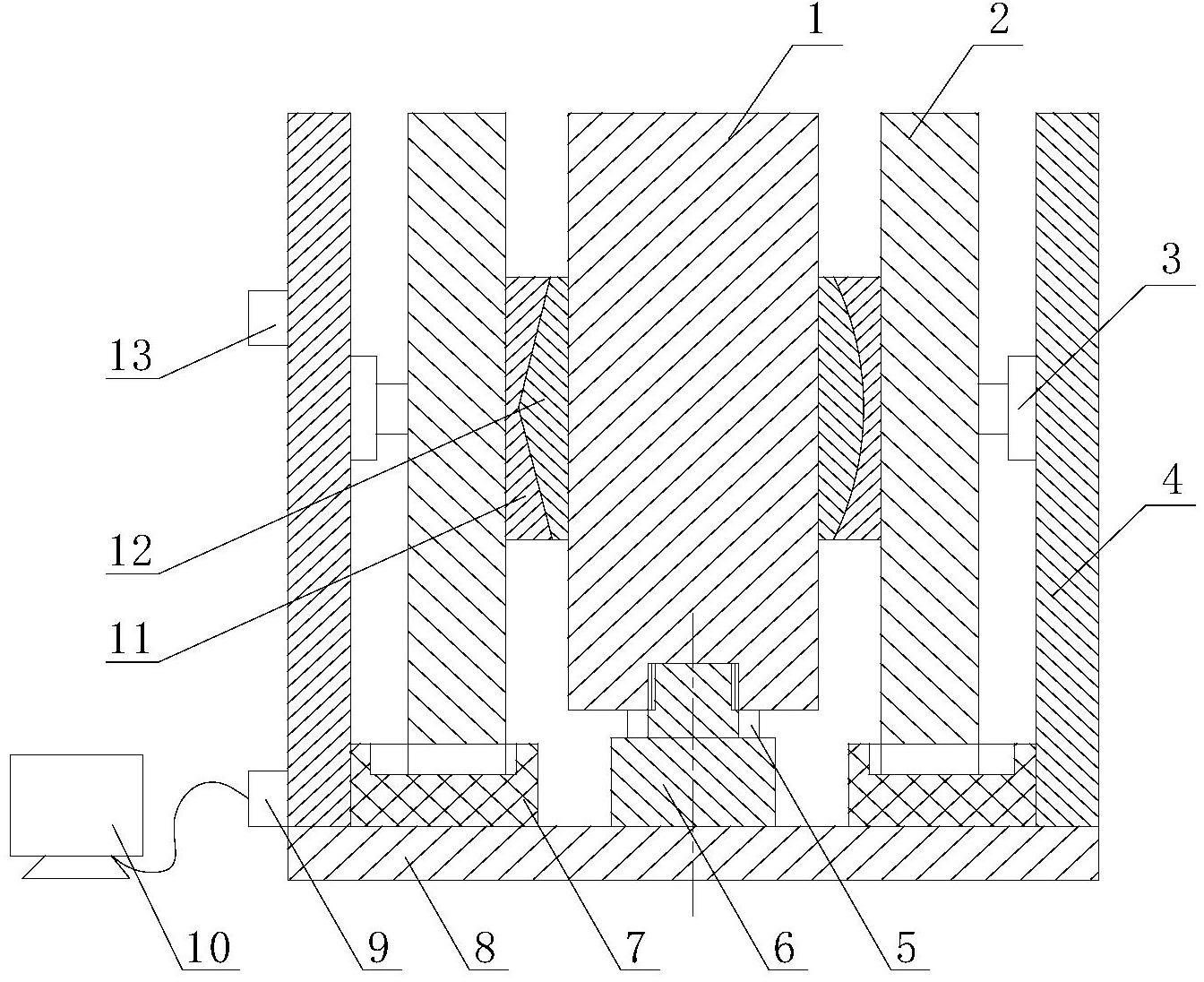

1.一种集料形状对沥青与集料粘附性影响的试验装置，其特征在于：在底座（8）上设置有底板（7）和箱体（4），底座（8）中心设置有电动机（6），箱体（4）侧壁上分别设置6个液压油缸（3），底板（7）为六边形板，底板（7）的上表面上沿六角方向加工有6个滑槽（a），6个滑槽（a）内分别设置6个从动轴（2），每个液压油缸（3）的活塞杆与一个从动轴（2）侧面联接，从动轴（2）的侧面还设置有凹面试件（11），电动机（6）的输出轴设置在主动轴（1）下表面，主动轴（1）下表面一侧还设置有扭矩传感器（5），主动轴（1）的侧面与凹面试件（11）对应设置有6个凸面试件（12）。

2.一种使用权利要求1的集料形状对沥青与集料粘附性影响的试验装置的试验方法，包括以下步骤：

1）将集料原料的接触表面切割成型为大圆形、小圆形、钝三角、尖三角、宽平面、窄平面

6种不同的形状，每种接触面形状的待测试件制作3组，每组分为接触面形状相互吻合的1个凹面试件（11）和1个凸面试件（12），将切割成型的集料试件表面打磨光滑，蒸馏水煮沸清洗，140℃干燥1小时；制作完成的待测试件分为3份，每份中接触面形状为大圆形、小圆形、钝三角、尖三角、宽平面、窄平面的待测试件各一组，组成一次试验用的待测试件；

2）将待测试件分别固定安装在主动轴（1）和从动轴（2）上，调节主动轴（1）和6个从动轴（2）上的凹面试件（11）与主动轴（1）上的凸面试件（12）之间的距离为1.5mm；

3）由可编程控制器（9）接通电动机（6）电源，电动机（6）转速为0.5rad/min，电动机（6）的输出轴带动主动轴（1）旋转，主动轴（1）旋转与从动轴（2）接触带动从动轴（2）旋转，扭矩传感器（5）记录主动轴（1）的空转扭矩S0并通过数据线传输到计算机（10）中；由可编程控制器（9）关闭电动机（6）电源，调节（6）个从动轴（2）至滑槽外缘；

4）沥青加热至140℃，将沥青涂覆在接触表面形状为大圆形的凹面试件（11）和凸面试件（12）之间，由可编程控制器（9）控制电磁阀门（13）接通，启动安装有大圆形凹面试件（12）的从动轴（2）上的液压油缸（3），调整该从动轴（2）上的凹面试件（11）与主动轴（1）上的凸面试件（12）接触面紧密粘结，室温冷却15分钟；

5）由可编程控制器（9）接通电动机（6）电源，电动机（6）转速为0.5rad/min，电动机（6）的输出轴带动主动轴（1）旋转，直至主动轴（1）与安装有大圆形凹面试件（12）的从动轴（2）完全分离；扭矩传感器（5）记录主动轴（1）与安装有大圆形凹面试件（12）的从动轴（2）之间的最大粘附扭矩S1并通过数据线传输到计算机（10）中；

6）由上述步骤测得的最大空转扭矩S0和最大粘附扭矩S1计算接触面为大圆形的待测试件的比例系数m1，根据以下公式：

7）重复上述步骤4）至6），依次试验接触面为小圆形、钝三角、尖三角、宽平面、窄平面的待测试件，测得相应的最大粘附扭矩S2、S3、S4、S5、S6，根据公式计算得比例系数m2、m3、m4、m5、m6；

8）比较比例系数m1～m6的数值大小，比例系数m数值越大表明沥青和集料的粘附性能越好，得出接触面形状对沥青与集料粘附性的影响。
