专利号: 2014100337034
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

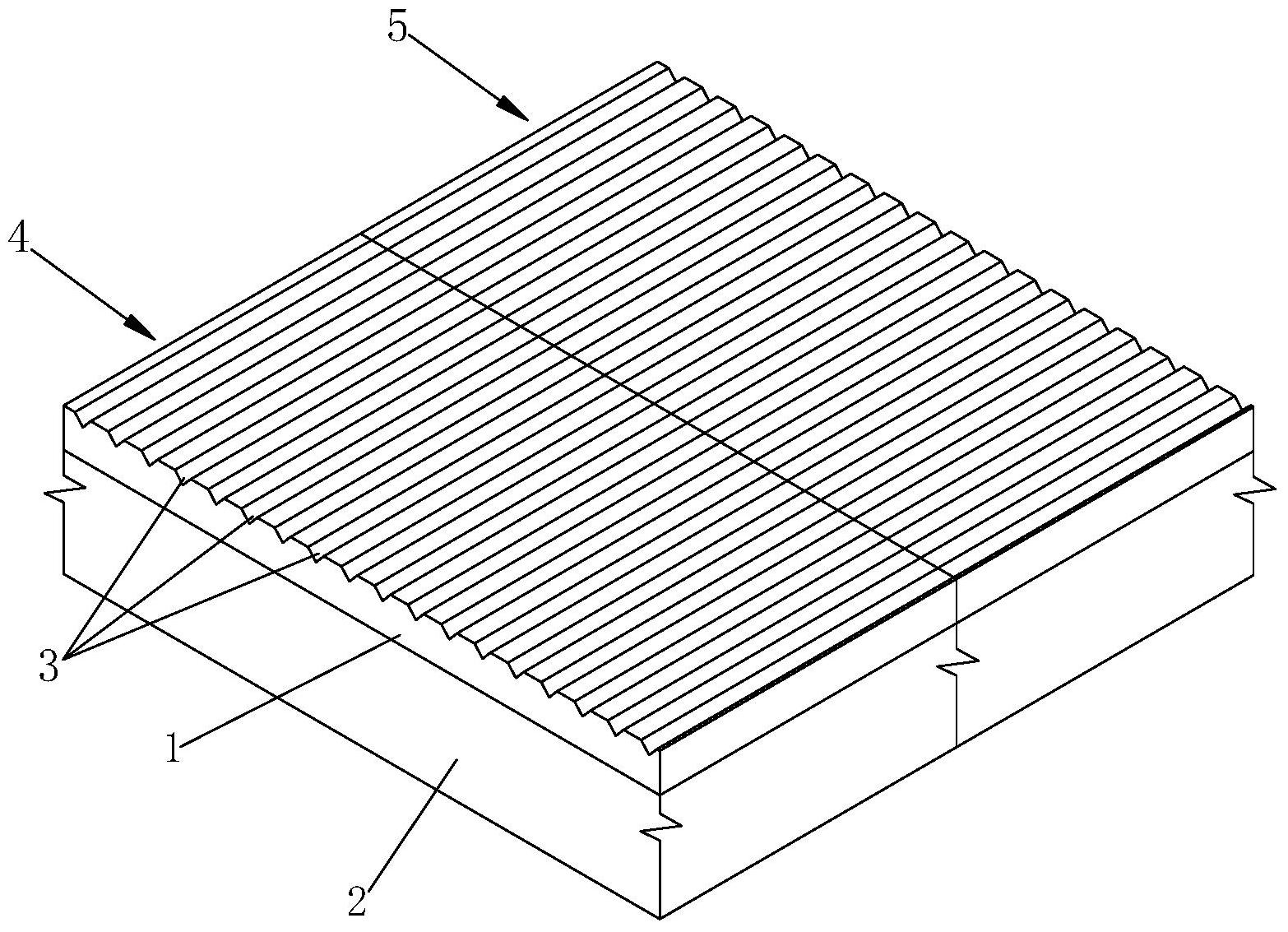

1.一种隧道水泥混凝土反光路面的路面刻槽机,所述隧道水泥混凝土反光路面包括水泥混凝土面层(1),所述水泥混凝土面层(1)上且沿路面的横向开设有多个反光槽(3),多个所述反光槽(3)的横截面均为“V”字形,所述反光槽(3)的槽壁(3-1)上涂覆有反光涂料层,所述路面刻槽机包括机架(6)、用于带动机架(6)行走的行走轮和用于驱动所述行走轮的行走驱动机构,所述机架(6)的尾部连接有刻槽滚轮(7)和用于带动所述刻槽滚轮(7)转动的滚轮驱动机构;所述刻槽滚轮(7)包括滚轮本体(7-1),所述滚轮本体(7-1)的外圆周面上设置有多个环形刻槽齿(7-2),多个所述环形刻槽齿(7-2)的横截面均为“V”字形,所述机架(6)上设置有用于带动所述刻槽滚轮(7)上升或下降的升降调节机构,其特征在于:所述升降调节机构包括调节螺杆(11)和套筒(10),所述调节螺杆(11)的下端伸入套筒(10)内,所述套筒(10)的内壁设置有与所述调节螺杆(11)相适配的螺纹,所述机架(6)上固定安装有与所述调节螺杆(11)的上部螺纹传动配合的固定螺母(12),所述机架(6)的下方设置有沿机架(6)宽度方向延伸的第一连杆(8),所述套筒(10)的下端与第一连杆(8)的中部相连接,所述机架(6)的底面设置有沿机架(6)长度方向延伸的调节板(9),所述调节板(9)的前部抵接在第一连杆(8)上,所述调节板(9)的尾部与机架(6)相铰接,所述调节板(9)底面安装有沿调节板(9)宽度方向延伸的条形板(16),所述第一连杆(8)和条形板(16)通过第二连杆(14)相连接,所述调节板(9)的后端通过耳板(26)与刻槽滚轮(7)的中轴(7-3)转动连接。

2.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

相邻两个反光槽(3)之间具有间隔。

3.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

多个所述反光槽(3)呈锯齿形。

4.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

所述反光槽(3)槽口的宽度为8mm~10mm;所述反光槽(3)的深度为4mm~5mm。

5.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

相邻两个环形刻槽齿(7-2)的底部相连接。

6.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

相邻两个环形刻槽齿(7-2)底部之间具有间隔。

7.根据权利要求1所述的一种隧道水泥混凝土反光路面的路面刻槽机,其特征在于:

所述机架(6)上安装有水箱(18)和用于将水箱(18)内的水喷洒在刻槽滚轮(7)上的喷水机构;所述喷水机构包括输水管(20)和布水管(21),所述布水管(21)设置在刻槽滚轮(7)的上方且沿机架(6)的宽度方向布设,所述输水管(20)的一端与水箱(18)连接,所述输水管(20)的另一端与布水管(21)连接,所述布水管(21)上设置有多个喷嘴(22)。
