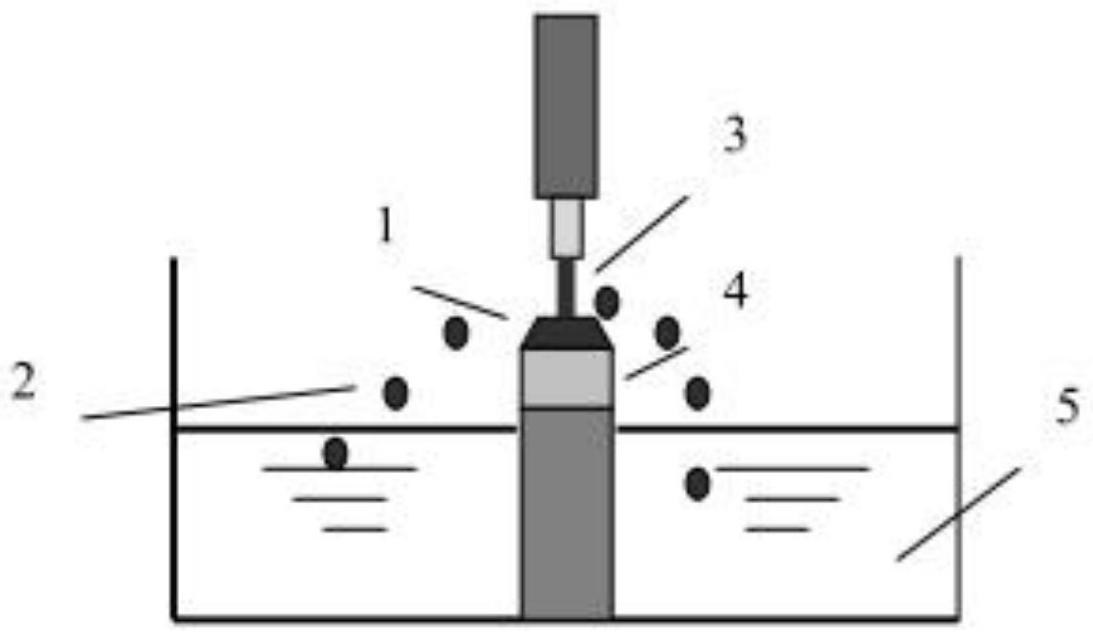

1.一种飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，包括低碳钢带和药芯，药芯填充于钢带中，其特征在于，所述的药芯包含如下质量百分数的组分:52〜58%的高碳铬铁、2〜12%的硼铁、6〜10%的锰粉、2〜5%的石墨、O〜4%的硅铁、I〜3%的碳化锆、0.5〜1.5%的铝镁合金、0.5〜2%的钛酸钾钠，余量为铁粉，药芯占焊丝的比例为46 〜50%。

2.根据权利要求1所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，其特征在于，所述的高铬铸铁含碳量为9〜IOwt %，含铬量为60〜70wt %，其余为铁；所述的硼铁含硼量为19〜25wt%，其余为铁；所述的硅铁含硅量为72〜80wt%，其余为铁；所述的铝镁合金含铝量为47〜53wt%，其余为镁。

3.根据权利要求1所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，其特征在于，所述药芯的所有组分的粒径大于或等于80目。

4.根据权利要求1所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，其特征在于，所述低碳钢带为H08A碳钢钢带。

5.根据权利要求1或4所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，其特征在于，所述低碳钢带的厚度X宽度为0.3 X 16mm或0.4 X 18mm或0.5 X 21mm。

6.根据权利要求1所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝，其特征在于，所述焊丝的直径为 2.40mm>2.60mm>2.85mm、3.15mm、3.45mm、3.80mm 和 4.10mm中的任意一种。

7.权利要求1所述的飞溅数量少且飞溅颗粒尺寸小的无渣自保护堆焊药芯焊丝的制备方法，其特征在于，包括如下步骤: (1)利用成型轧辊将低碳钢钢带轧成U形，然后通过送粉装置将本发明的药芯材料按本发明焊丝总重的46〜50%加入到U形槽中； (2)将U形槽合口，使药芯包裹其中，通过拉丝模，逐道拉拔、减径，最后使其直径达到2.40〜4.10mm，得到最终产品。
