专利号: 2014100365284
申请人: 安徽悦众车身装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

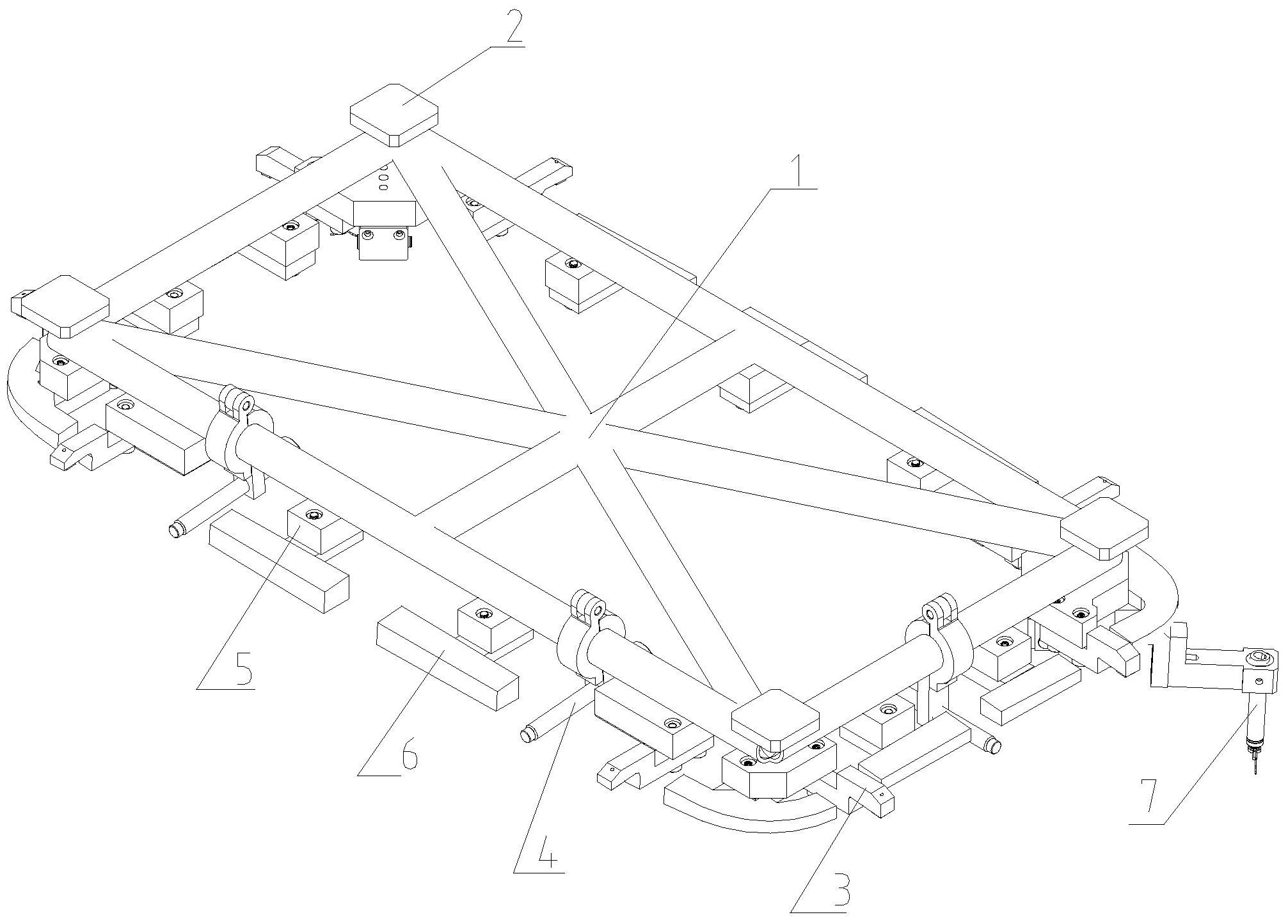

1.一种汽车天窗开口检具,包括框架、与框架连接的检测块,所述检测块通过连接块与框架连接,检测块的长度、位置与所要检测的汽车天窗板件相适应;所述框架周围还设置通过连接块与框架连接的检测销,所述检测销的位置、数量与汽车天窗安装孔的位置、数量相适应;所述框架周围还设置有多个通过连接块与框架连接的定位块,所述定位块对汽车天窗板件轴向与径向方向进行定位;所述框架相邻两边还设置有定位压紧机构,所述框架的四周顶点设置有基准块,其特征在于,所述定位压紧机构包括外侧固定块、与外侧固定块配合连接的内侧固定块、穿过外侧固定块下端小孔的旋转螺丝和设置在旋转螺丝一端的定位压紧块,所述定位压紧块一端为球形端面,与球形端面相反的一端为平滑端面,紧邻球形端面一侧的定位压紧块设有螺纹;所述旋转螺丝一端设有与定位压紧块相匹配的通孔,定位压紧块的球形端面一侧拧入所述旋转螺丝的通孔中,并且与旋转螺丝通孔之间是非紧密连接,而平滑端面一侧留在旋转螺丝外面。

2.根据权利要求1所述的汽车天窗开口检具,其特征在于,所述检测块通过锁紧销套和螺丝与连接块连接。

3.根据权利要求1所述的汽车天窗开口检具,其特征在于,所述框架每边设置有2个定位块,所述定位块形状为Z形。

4.根据权利要求3所述的汽车天窗开口检具,其特征在于,所述定位块与汽车天窗板件接触的面上设置有垫片。

5.根据权利要求1至4任意一项所述的汽车天窗开口检具,其特征在于,所述框架为碳纤维管制成,所述基准块和连接块为树脂材料制成。

6.一种检测汽车天窗型面和间隙的方法,其特征在于,将权利要求1至5任意一项所述的汽车天窗开口检具放入汽车天窗相应的位置,定位压紧后,然后用通止规检测天窗开口间隙是否在公差范围,用段差尺检测天窗开口型面是否在公差范围,用检测销检测天窗安装孔是否在公差范围内。
