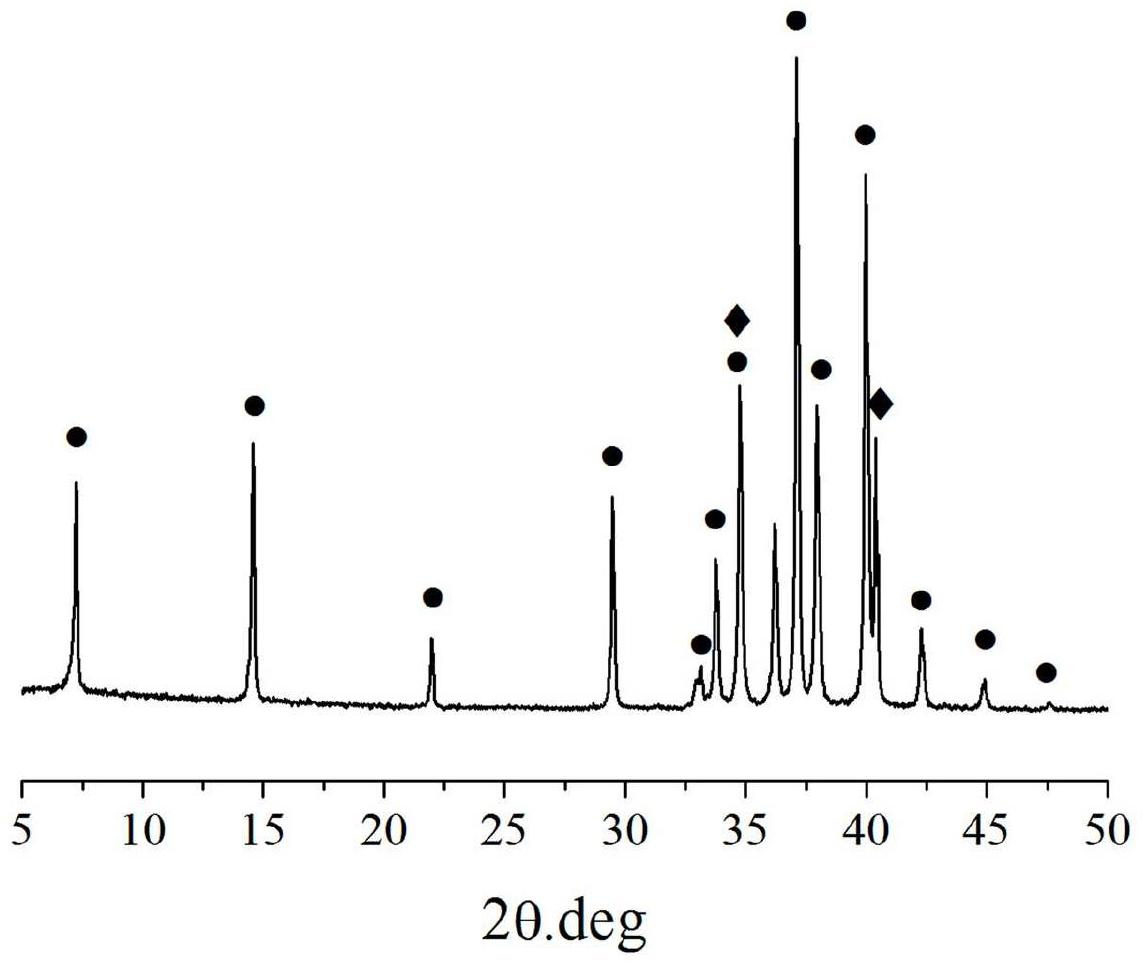

1.一种铌铝化碳-碳化铌复合材料，其特征在于：由碳化铌增强相和铌铝化碳基体组成，其中碳化铌增强相的体积占复合材料总体积的5～10%。

2.一种制备如权利要求1所述铌铝化碳-碳化铌复合材料的方法，其具体步骤如下：将原料铌粉、铝粉与石墨粉按摩尔配比为n(Nb):n(Al):n(C)=(3.85～4.10):1:(2.67～

2.91)称量，原料粉末经物理机械方法干混后装于表面涂有保护涂层的石墨模具中冷压成型，在通有保护气氛的热压炉内烧结。

3.根据权利要求2所述的方法，其特征在于：所加入的铌粉、铝粉与石墨粉为微米粉，其中铌粉粒度为325目筛余，铝粉粒度为200目筛余，石墨粉粒度为1200目筛余。

4.根据权利要求2所述的方法，其特征在于：所述的物理机械混料方式为滚磨。

5.根据权利要求2所述的方法，其特征在于：在热压炉内烧结时，升温速率为15～

30℃/分钟；烧结温度为1675～1725℃；烧结时间为1～2h。

6.根据权利要求2所述的方法，其特征在于：在热压炉内烧结时保温压力为25～

30MPa；其中烧结开始前预加压1～1.5MPa，当达到烧结温度后，以5～10MPa/5min逐渐加压至25～30MPa。

7.根据权利要求2所述的方法，其特征在于：保护气氛为氩气。
