专利号: 2014100462848
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

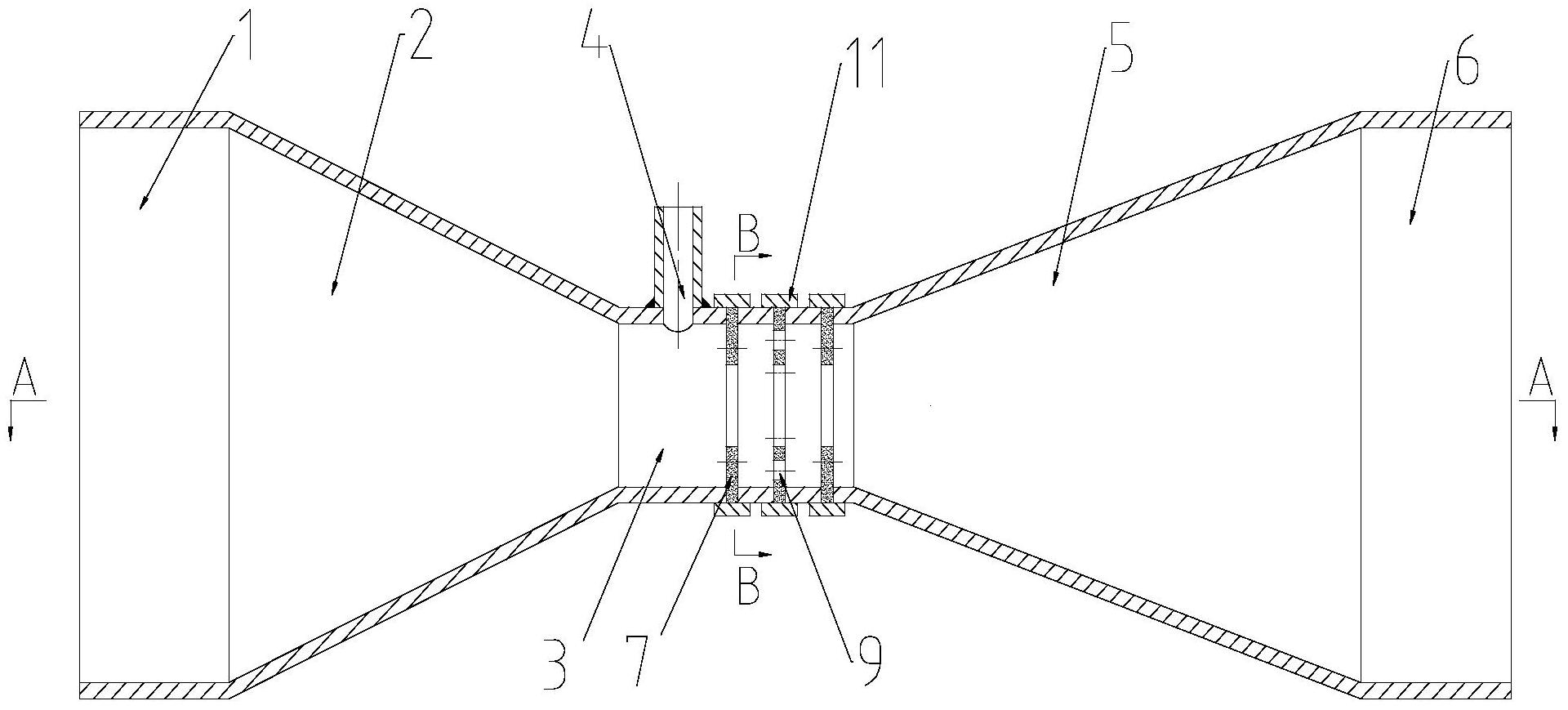

1.一种喉部含有可调缩孔的文丘里混合器,包括主流流体流过的主流文丘里管,所述主流文丘里管包括依次相连通的主流文丘里管流入管道(1)、主流文丘里管渐缩段(2)、主流文丘里管喉部(3)、主流文丘里管扩散段(5)和主流文丘里管流出管道(6),在所述主流文丘里管喉部(3)侧面开有引入流体流入的开孔(4),其特征在于:还包括嵌入主流文丘里管喉部(3)内、开孔(4)下游的多个缩孔(7)和用于调节缩孔(7)大小的缩孔调节装置(11),所述缩孔(7)与主流流体来流方向垂直布置,每个缩孔(7)由两块芯板(10)组成;

所述缩孔调节装置(11)包括焊接在主流文丘里管喉部(3)外表面的调节装置外壳(12),调节装置外壳(12)内设置有调节杆(13),所述调节杆(13)的直径和所述芯板(10)的厚度相同,一端焊接在芯板(10)上,调节杆(13)的中轴线和文丘里混合器的轴线相交并且两轴线垂直,用于推拉芯板(10),另一端穿出调节装置外壳(12)上预留的圆孔并和调节装置外壳(12)紧配合,在调节杆(13)穿出调节装置外壳(12)处套有密封圈(14)。

2.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述缩孔(7)的轴线与主流文丘里管的轴线重合。

3.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述芯板(10)为半圆环结构,两块芯板(10)组成一个缩孔(7),当两块芯板(10)接触时,两块芯板(10)即组成一个圆环,每块芯板(10)上开有多个通孔(9)。

4.根据权利要求3所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述芯板(10)内径为1/2D,D为主流文丘里管喉部(3)的内径,外径与主流文丘里管喉部(3)的外径相同。

5.根据权利要求3所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述通孔(9)在圆环上均匀分布,其直径为1/8D,通孔(9)的圆心与文丘里混合器轴线间的距离为5/6D。

6.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述缩孔(7)的数量为三个,其形状尺寸完全相同,但安装时,第二个缩孔与第一个缩孔安装角度错开30°,从而使第一个缩孔和第二个缩孔上通孔(9)的位置相互错开,第三个缩孔的安装角度与第一个缩孔的安装角度相同。

7.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述缩孔调节装置(11)能够在线调节缩孔中两块芯板(10)的位置。

8.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述芯板(10)的厚度和相邻两个缩孔(7)的间距在设计时可调。

9.根据权利要求1所述的一种喉部含有可调缩孔的文丘里混合器,其特征在于:所述的开孔(4)位于主流文丘里管喉部(3)的1/4L处,第一个缩孔位于开孔(4)下游1/5L处,两个相邻缩孔(7)之间的间距为1/5L,所述L为文丘里混合器喉部的长度。
