专利号: 2014100571563
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

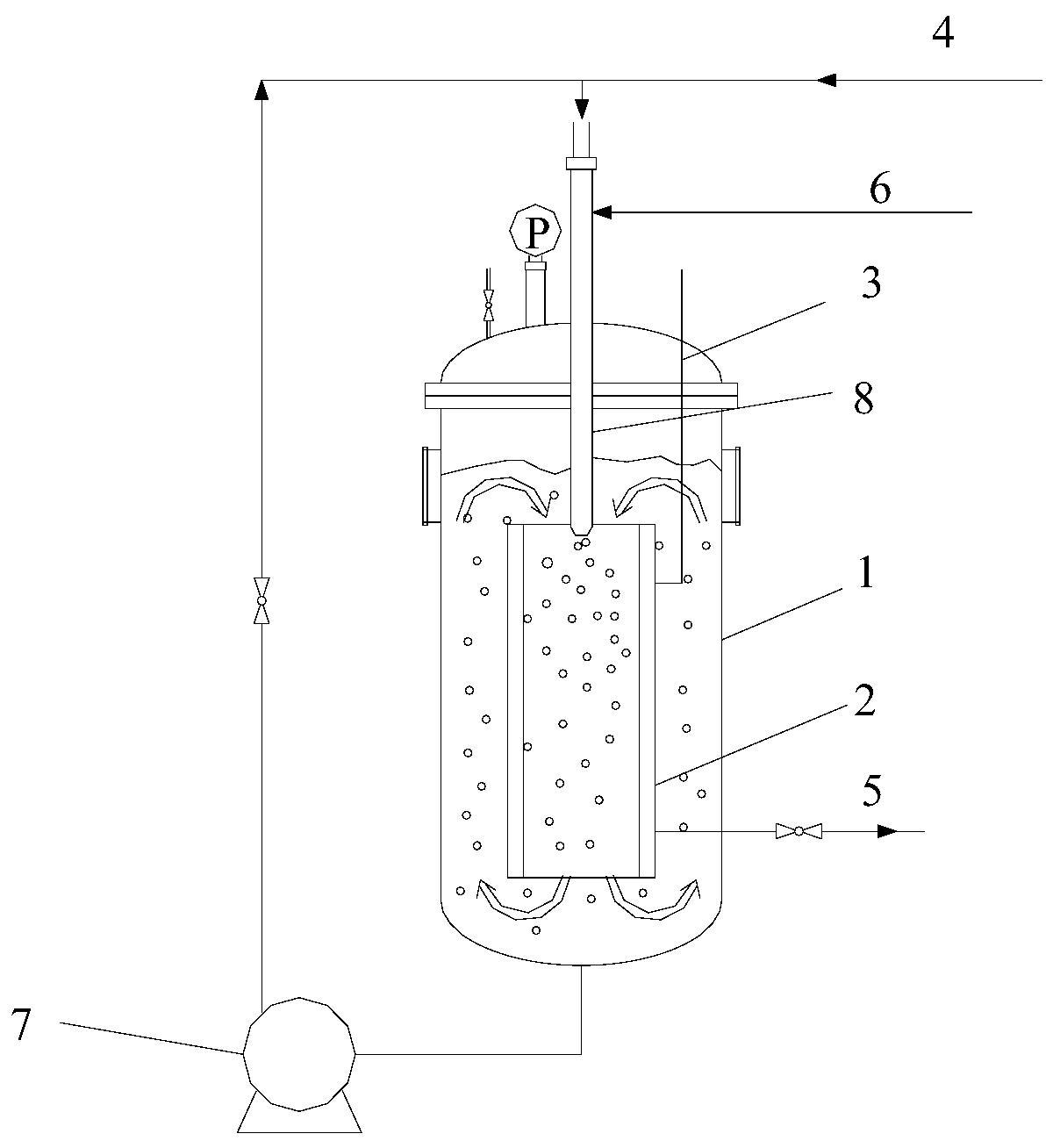

1.进行连续多相催化反应和分离的反应器,包括反应器外壳、喷嘴和过滤式导流装置,喷嘴连接液体反应物和气体反应物,其特征在于:所述的过滤式导流装置设置在反应器外壳内,并浸入反应器内的浆液中;

所述的过滤式导流装置由内外两个同心圆筒组成,所述的两个圆筒至少有一个为过滤式圆筒,两个圆筒上下端连接封闭,两个圆筒之间的环形空间为滤液区;

过滤式导流装置上设有排气口和滤液排出口;

所述的喷嘴对准所述的过滤式导流装置的圆筒的内部,形成从过滤式导流装置的圆筒的内部到圆筒的底部折返,再经过滤式导流装置与反应器外壳之间的空间到过滤式导流装置顶部的浆液环流;浆液环流所在区域是反应区;

液相从反应区进入滤液区,在所述的过滤式导流装置的过滤式圆筒表面形成滤饼。

2.如权利要求1所述的反应器,其特征在于:过滤式导流装置和反应器外壳、喷嘴同轴设置。

3.如权利要求2所述的反应器,其特征在于:所述的反应器外壳的底部连通循环泵,循环泵连通所述的喷嘴。

4.如权利要求1所述的反应器,其特征在于:当所述的过滤式导流装置选用单层过滤方式时,内圆筒为滤式圆筒。
