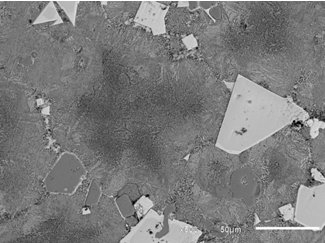

1.一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于：通过在火炬3号锌合金中添加Al-Ti-B-RE合金对火炬3号锌合金进行变质处理，改善其显微组织，进而提高力学性能；所述的Al-Ti-B-RE合金是以中间变质合金的形式加入，所述中间变质合金是由Al-Ti-B-RE合金与火炬3号锌合金按照1:3~5的质量比例稀释到火炬3号锌合金中，熔炼得到；Al-Ti-B-RE合金变质的锌合金中：火炬3号锌合金 96.9-97.5wt%，中间变质合金

2.5-3.1%。

2.如权利要求1所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述中间变质合金的制备方法如下：先将火炬3号锌合金熔炼和Al-Ti-B-RE混合物备好，将温度升高到620℃，60分钟后，均匀搅拌；保温15-25分钟后，浇铸出炉，出炉温度600℃。

3.如权利要求1所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述Al-Ti-B-RE合金变质的锌合金采用如下方法制备：将中间变质合金与计算好配比的火炬

3号锌合金备好，将炉温调整440℃，加入火炬3号锌合金进行熔炼，30-50分钟；调整温度

450℃，加入中间变质合金，25-35分钟；精炼后出炉。

4.如权利要求3所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述精炼指：炉前质量检查，用0.2%的ZnCl2精炼，精炼时间为10-20分钟。

5.如权利要求3所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述出炉指：温度调整430℃，保温15-25分钟，压铸，出炉温度为430℃。

6.如权利要求3所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述出炉指：熔炼中间变质合金时，不要搅拌，防止稀土氧化增加烧损，降低吸收率。

7.如权利要求1所述的一种Al-Ti-B-RE合金变质锌合金的方法，其特征在于所述力学性能包括：屈服强度、抗拉强度、延伸率和冲击韧性。
