1.一种可实现近红外光下转换的碲酸盐玻璃基质下转换材料，其特征在于，该

3+ 3+

材料的摩尔配比为（80-x）%TeO2-20%ZnO-x%Na2O：0.5%RE -y%Yb ，其中，5≤x≤20；

3+

RE=Pr,Tb,Ho,Tm，x%、y%分别为掺入基质材料TZN中的Na2O和稀土离子Yb 的摩尔含量，并且5≤x≤20，0 < y。

2.根据权利要求1所述的下转换材料，其特征在于，y的取值范围最好为1-10。

3.根据权利要求1所述的下转换材料，其特征在于，y的取值为1、3、10或20。

4.根据权利要求1、2或3所述的下转换材料，其特征在于，所述材料是采用高温熔融猝灭或高温固相法制备获得。

5.一种制备权利要求1、2或3所述的下转换材料的方法，包括如下步骤：

1）按材料摩尔百分比精确称量纯度为99.99%的原材料于玛瑙研钵中混合研磨至均匀后移入干燥刚玉坩埚；

2）将上述混合原材料在马弗炉中高温熔制：除湿阶段，由室温缓慢升温至T1=600℃，升温时间为1-2小时；熔融阶段，在除湿阶段基础上，设置半小时的斜坡温度，升至T2=900~1100℃，并恒温保持半小时；

3）成型及退火：将熔融物迅速取出坩埚，浇注于预热320℃的铜质模具，并在玻璃化温度附近退火，自然冷却至室温， 得到结构牢固稳定的透明玻璃；

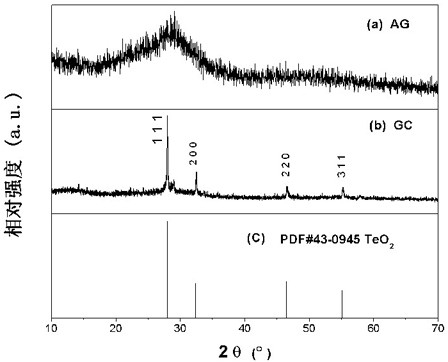

4）热处理结晶：在晶化温度Tx下保持10小时，得到微晶玻璃，即得到所述下转换荧光材料。

6.根据权利要求3所述的方法，其特征在于，步骤1的混合研磨时间为10分钟。

7.根据权利要求3所述的方法，其特征在于，步骤3中在330℃下退火温6小时。
