专利号: 2014100700780
申请人: 成都大漠石油机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

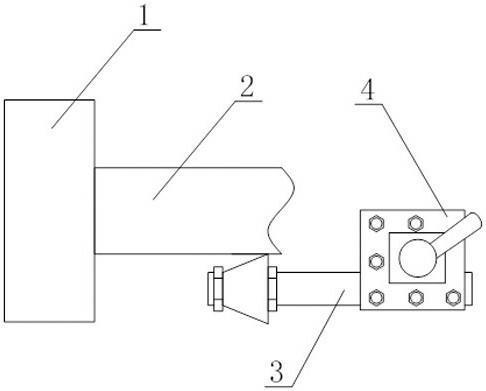

1.一种车床工件找正机构,其特征在于,包括找正部本体(3),所述找正部本体(3)包括安装块(31)、找正轮杆(32)和找正轮(35),所述安装块(31)呈平板状,找正轮杆(32)呈圆杆状,安装块(31)的一端与找正轮杆(32)的一端固定连接,且安装块(31)的长度方向与找正轮杆(32)的轴线方向平行,找正轮(35)为圆锥台状,找正轮(35)上设置有沿其高度方向的通孔,所述通孔与找正轮杆(32)成间隙配合,且找正轮(35)与找正轮杆(32)的中心线共线;还包括轴套(34)、外限位螺帽(33)和内限位螺帽(36),所述找正轮杆(32)为外螺纹杆,所述轴套(34)嵌套在找正轮杆(32)上,且轴套(34)的内径与找正轮杆(32)的外径正负偏差在0.2毫米内,所述找正轮(35)嵌套在轴套(34)上,且找正轮(35)与轴套(34)成间隙配合,找正轮(35)通孔的内径较轴套(34)的外径大0.4-0.8毫米,外限位螺帽(33)和内限位螺帽(36)均与找正轮杆(32)成螺纹配合,且找正轮(35)位于外限位螺帽(33)和内限位螺帽(36)之间;还包括板状的限位挡块(311),所述限位挡块(311)固定连接在安装块(31)的一侧,且限位挡块(311)相对于安装块(31)垂直。

2.根据权利要求1所述的一种车床工件找正机构,其特征在于,所述限位挡块(311)与安装块(31)为一个整体。

3.根据权利要求1至2中任意一项所述的一种车床工件找正机构,其特征在于,所述找正轮杆(32)与安装块(31)的连接面光滑过渡。
