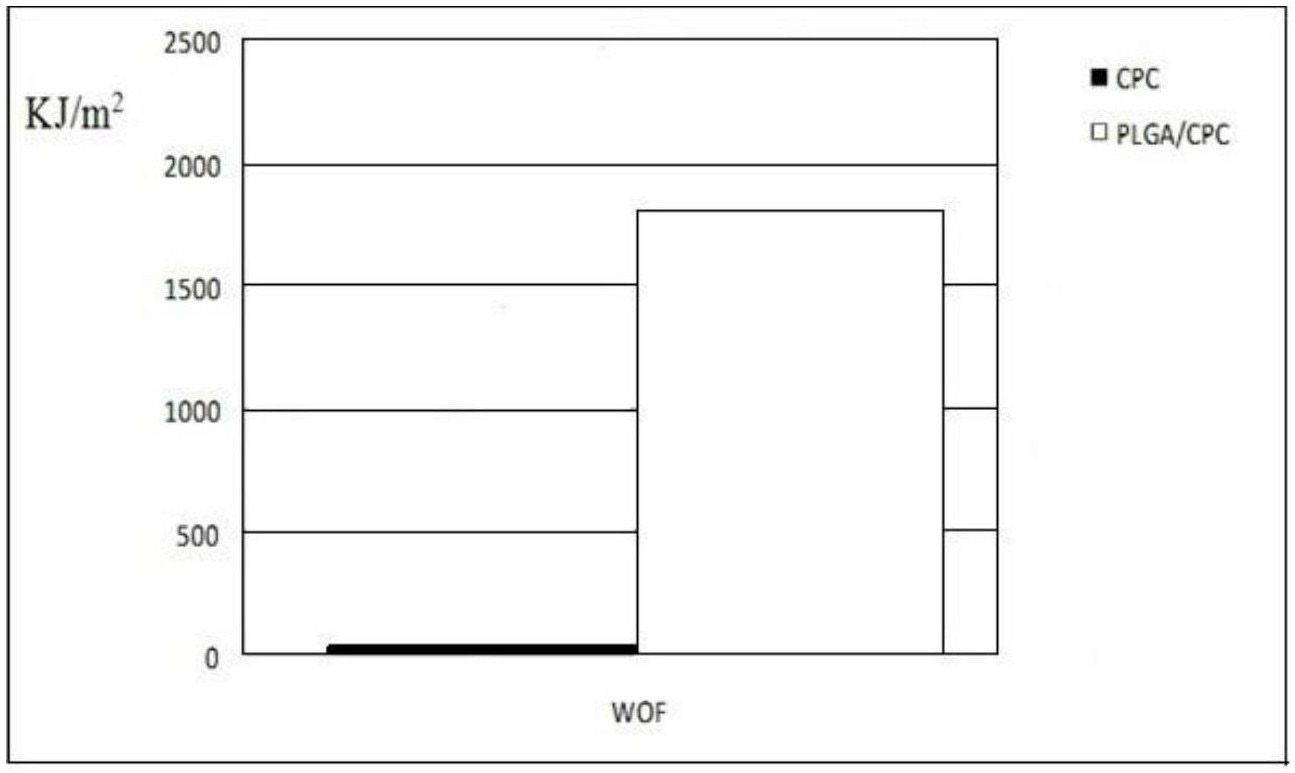

1.一种改善磷酸钙骨水泥韧性的方法，其特征在于：该方法是取磷酸钙骨水泥涂抹在PLGA纳米纤维膜表面形成单层状复合，将PLGA纳米纤维膜由一端同轴卷至另一端，卷成圆柱体，固化制得固化体。

2.根据权利要求1所述的改善磷酸钙骨水泥韧性的方法，其特征在于：所述磷酸钙骨水泥的固相为磷酸钙粉末，磷酸钙骨水泥的液相是质量分数为2%的Na2HPO4溶液，磷酸钙骨水泥的固相与磷酸钙骨水泥的液相质量体积比为10︰3。

3.根据权利要求1所述的改善磷酸钙骨水泥韧性的方法，其特征在于：所述的PLGA纳米纤维膜由静电纺丝法制备。

4.根据权利要求1所述的改善磷酸钙骨水泥韧性的方法，其特征在于：所述的磷酸钙骨水泥涂抹厚度为0.3～1mm。
