专利号: 2014100769697
申请人: 安徽中通电缆科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

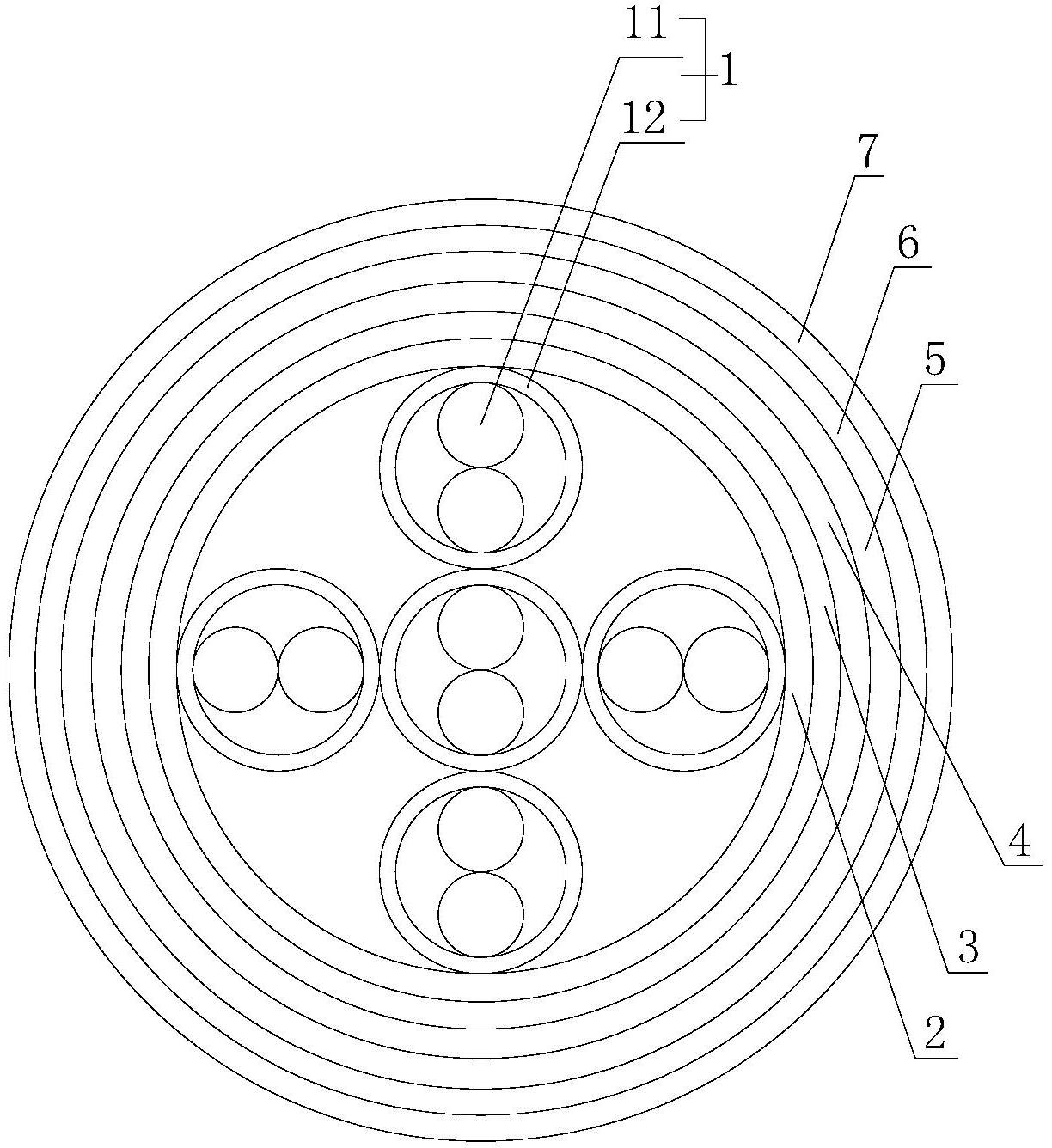

1.一种海洋专用海底电力电缆,其特征在于,包括缆芯,缆芯内包括五个导线对(1),其中,一个导线对(1)与缆芯同轴设置,四个导线对(1)平行纵置环绕位于中央的导线对(1)布置,位于中央的导线对(1)和环绕其的四个导线对(1)边部相切,导线对(1)之间采用柔性材料填充使缆芯圆整化;导线对(1)包括两根彼此绞合的导体(11)和屏蔽层(12),其中,导线对(1)内导体(11)为软铜丝,五个导线对(1)中导体(11)绞合节距均不相同;缆芯外周绕包阻水包带形成第一阻水层(2),第一阻水层(2)外周采用网状抗撕裂绳缠绕形成第一抗撕裂层(3),第一抗撕裂层(3)外周设置钢丝铠装层(4),钢丝铠装层(4)两侧分别设有涂覆沥青形成的第一沥青层和第二沥青层,第二沥青层外周设有采用网状抗撕裂绳缠绕形成的第二抗撕裂层(5),第二抗撕裂层(5)外周绕包阻水包带形成第二阻水层(6),第二阻水层(6)外周挤包有保护外套(7);

保护外套(7)的组分按重量份为:乙烯-醋酸乙烯酯共聚物,60-80份;高密度聚乙烯,

20-30份;三元乙丙橡胶,15-25份;四季戊四醇酯,3-5份;硬脂酸钙,3-5份;硅烷偶联剂,3-5份;氢氧化铝,20-30份;三甲基丙烯酸三羟甲基丙烷酯,10-15份;硼酸锌,5-10份;碳酸钙粉,5-10份;过氧化二烷烃,3-5份;钛酸酯,1-2份;石蜡,0.3-0.6份,其中,乙烯-醋酸乙烯酯共聚物由醋酸乙烯酯含量为18%的乙烯-醋酸乙烯酯共聚物和醋酸乙烯酯含量为28%的乙烯-醋酸乙烯酯共聚物组成,且两者的比例为10:1。

2.根据权利要求1所述的海洋专用海底电力电缆,其特征在于,导线对(1)内导体(11)采用的软铜丝直径为0.2-0.3mm。

3.根据权利要求1所述的海洋专用海底电力电缆,其特征在于,导线对(1)中用于填充的柔性材料为棉纱。

4.根据权利要求1所述的海洋专用海底电力电缆,其特征在于,第一抗撕裂层(3)与第二抗撕裂层(5)缠绕方向相反。
