专利号: 2014100789900
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

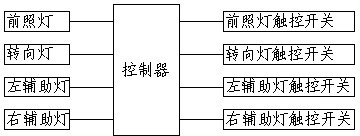

1.汽车转向辅助照明系统,包括控制器,所述控制器分别与前照灯和转向灯连接,其特征是:还包括前照灯触控开关、左辅助灯、右辅助灯、左辅助灯触控开关、右辅助灯触控开关和转向灯触控开关,所述前照灯触控开关与控制器连接,所述左辅助灯设置在汽车左侧后视镜前侧下方,所述右辅助灯设置在汽车右侧后视镜前侧下方,所述左辅助灯触控开关、右辅助灯触控开关和转向灯触控开关分别与控制器连接。

2.根据权利要求1所述的汽车转向辅助照明系统,其特征是:所述控制器包括单片机或汽车中央控制器。

3.根据权利要求1所述的汽车转向辅助照明系统,其特征是:还包括光敏传感器,所述光敏传感器设置在汽车车身顶部且与控制器连接。

4.根据权利要求3所述的汽车转向辅助照明系统,其特征是:所述光敏传感器包括光敏电阻RG、电阻R1、电阻R2、可调电阻Rw和电压比较器Al,所述光敏电阻RG的一端分别与电阻Rl的一端和电压比较器Al的正向输入端连接,所述光敏电阻RG的另一端、可调电阻Rw的一端、电压比较器Al的正电源端和电阻R2的一端分别接电源电压VCC,所述可调电阻Rw的可调端与电压比较器Al的负向输入端连接,所述电阻Rl的另一端、可调电阻Rw的另一端和电压比较器Al的负电源端分别接地,所述电压比较器Al的输出端分别与电阻R2的另一端和控制器的I/O输入端连接。

5.根据权利要求4所述的汽车转向辅助照明系统,其特征是:所述光敏电阻包括MG45-2光敏电阻,所述电压比较器Al包括LM393电压比较器。

6.根据权利要求1-5任一项所述的汽车转向辅助照明系统,其特征是:所述的左辅助灯和右辅助灯均采用卤素灯。
