专利号: 2014100794330
申请人: 安徽中通电缆科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

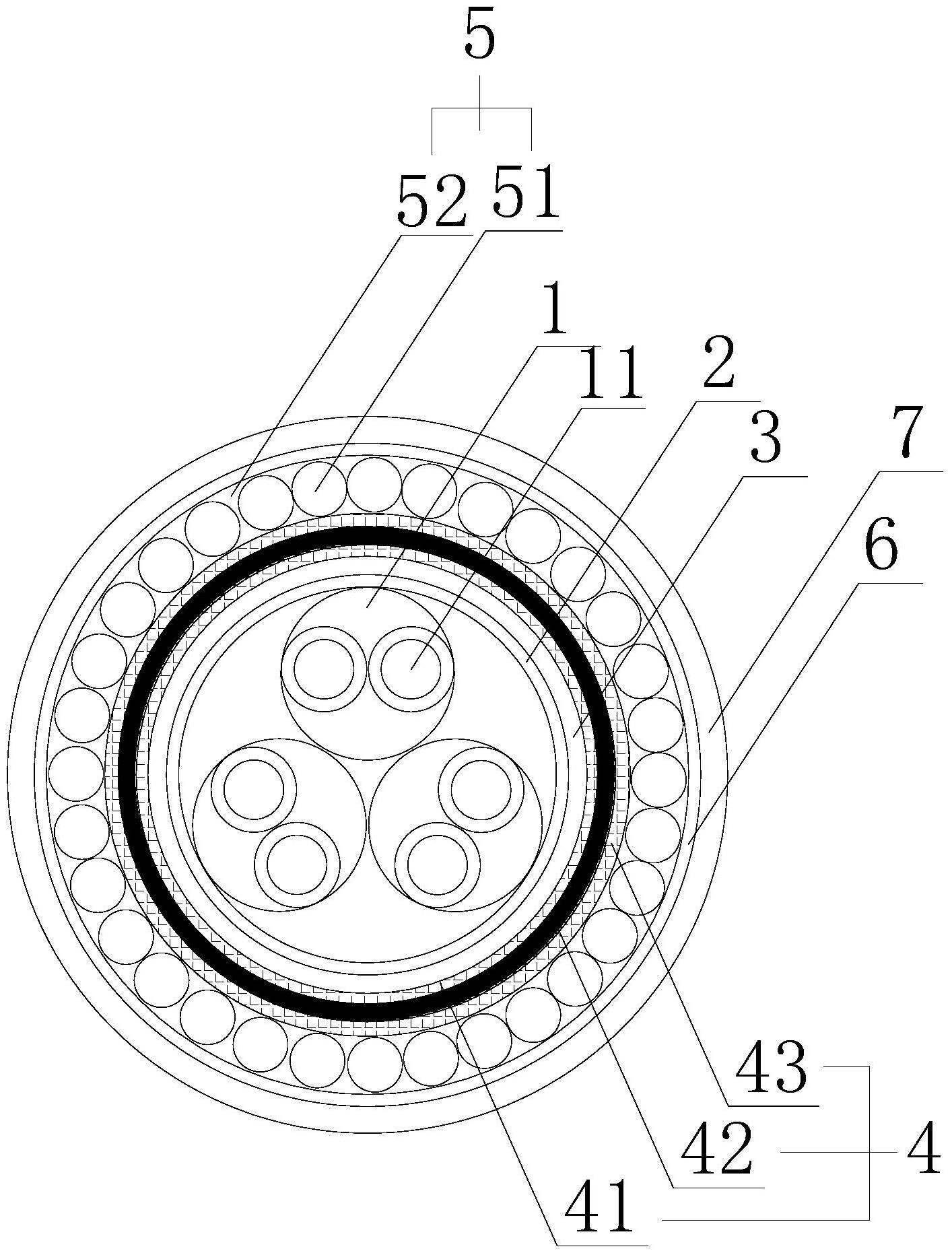

1.一种海上专用通信电缆,用于在海上进行通信传输,其特征在于,包括由三个通信线芯对(1)组成的缆芯,通信线芯对(1)包括两根通信导线(11)和位于通信导线(11)外周的第一屏蔽层,通信线芯对(1)中两根通信导线(11)对绞且三个通信线芯对(1)采用不同的绞对节距,通信线芯之间空隙处填充有缆芯圆整化的绝缘材料;缆芯外周依次设置有内衬层(2)、内护层(3)、第二屏蔽层(4)、阻水层(5)、防护层(6)和外护套(7);内衬层(2)为多层绕包带绕包形成且不同层级绕包带之间填充有滑石粉;第二屏蔽层(4)包括铝套(42)以及从铝套(42)两侧紧密附着于铝套(42)的第一铜丝编织网(41)和第二铜丝编织网(43),第一铜丝编织网(41)、第二铜丝编织网(43)为细铜丝编织而成且通过绞合的方式紧密附着于铝套(42)上;阻水层(5)包括两层阻水带,两层阻水带之间设置有多个漂浮元件(51),漂浮元件(51)的间隙处充斥有阻水粉(52);第一屏蔽层采用铜丝编织网制作,防护层(6)采用纤维编织层制作。

2.根据权利要求1所述的海上专用通信电缆,其特征在于,缆芯中三个通信线芯对(1)的外周彼此相切。

3.根据权利要求1所述的海上专用通信电缆,其特征在于,内衬层(2)为两层绕包带绕包形成且两层绕包带之间填充有滑石粉。

4.根据权利要求1所述的海上专用通信电缆,其特征在于,漂浮元件(51)为圆形,且在两层阻水带之间紧密排列。
