专利号: 2014100807237
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

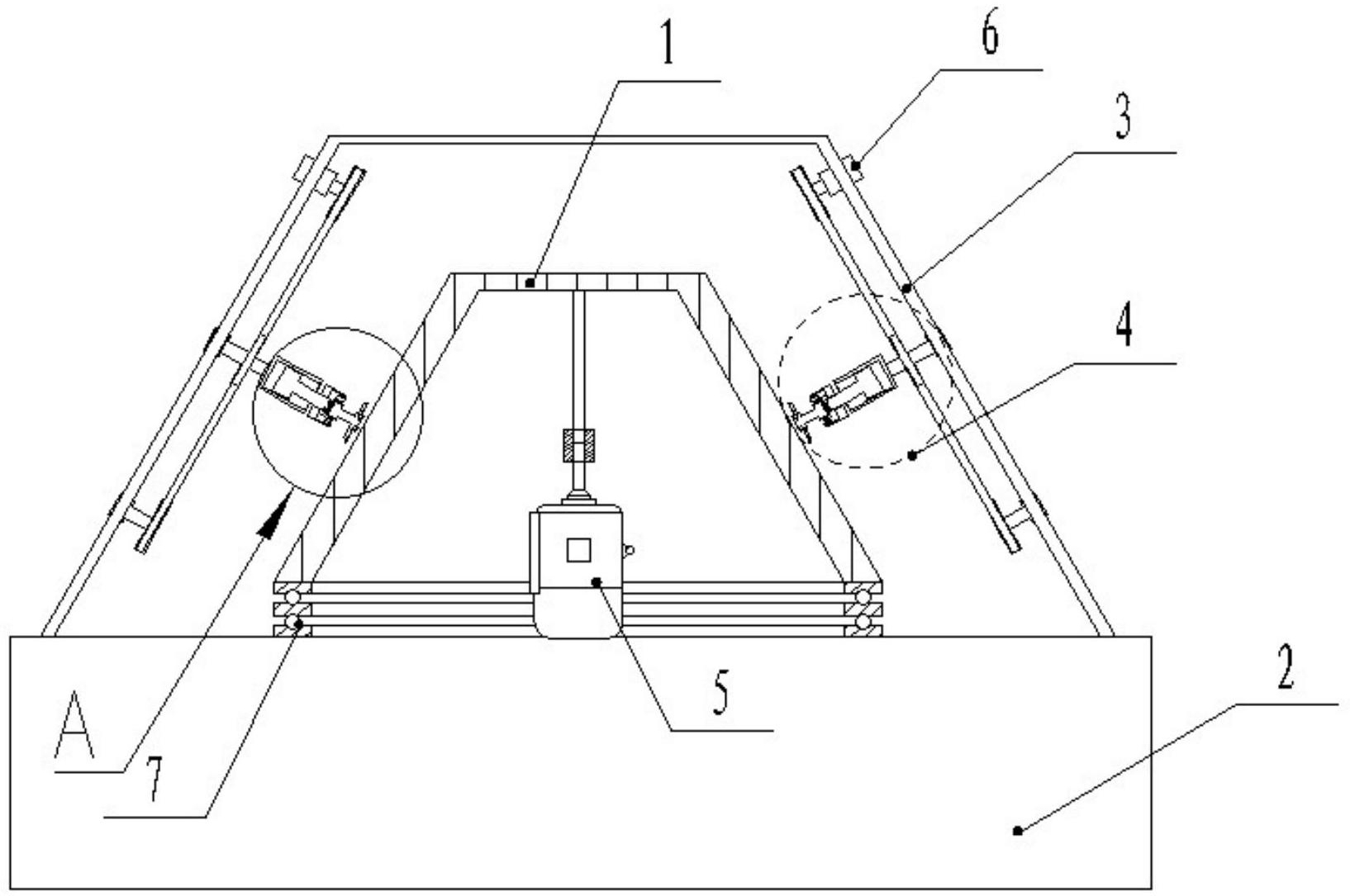

1.一种圆锥抛光装置,其特征在于:包括研磨盘、第一电机、第二电机、外框架和工件移动机构,所述研磨盘为立体圆锥形研磨盘,所述研磨盘表面的磨料粒度随着圆锥形斜面变化,越靠近圆锥顶端磨料粒度越高;所述研磨盘的轴心通过联轴器连接第一电机,所述第一电机固定在底座上;所述研磨盘底部通过推力滚子轴承连接底座;

所述外框架为圆锥形框架,所述外框架固接在底座上;所述外框架上设有与研磨盘斜面平行的直线导轨;

所述工件移动机构的一端与研磨盘贴合,所述工件移动机构的另一端连接外框架上的直线导轨,所述外框架上还设有与直线导轨平行的皮带传送机构,所述皮带传送机构带动工件移动机构沿着研磨盘斜面向上运动;

所述工件移动机构包括气缸、支撑座、工件安装头和叶轮,所述气缸的一端通过直杆连接外框架上的直线导轨,所述直杆上设有滚轮,所述滚轮连接外框架上的皮带传送机构;所述气缸的活塞杆穿过支撑座与工件安装头的一端通过滚子轴承连接,工件安装头的侧壁通过轴承连接支撑座的内侧壁;所述工件安装头的底部设有工件安装孔,所述工件安装孔至少有两个,均匀分布在工件安装头的底部;所述工件安装头上还设有叶轮,气缸的侧壁上设有喷液管,所述气缸上的喷液管正对着叶轮。
