专利号: 2014100851136
申请人: 南京软仪测试技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种接收通道宽带补偿校准方法,其特征在于,具体步骤包括:步骤一、信号源端产生射频信号,对产生的射频信号的幅度和相位信息进行采样,将采样得到的数据进行IFFT变换,将射频信号变换到时域,分离出射频信号的I/Q时域波形;

步骤二、将步骤一产生的射频信号送入需要补偿校准的接收机,接收机接收到该射频信号后,根据接收机的I/Q数据,得到幅度失真和相位线性失真数据;

步骤三、根据步骤二得到的幅度失真和相位线性失真数据,进行幅度补偿和相位补偿;

(301)幅度补偿具体为:对信号源端产生射频信号的I/Q数据,和接收机的I/Q数据分别进行FFT变换,得到两组信号的幅度响应,对比幅度响应,得到幅度补偿响应;

(302)相位补偿具体为:将信号源端产生的射频信号和接收机接收到的射频信号进行FFT变换,得到信号源端产生的射频信号的相位和接收机接收到射频信号的相位;根据接收机得到的射频信号相位的离散点,估计出一条直线,成为接收机补偿后的相位,得到相位波动频响;

步骤四、根据步骤三得到的幅度补偿响应和相位波动频响,利用接收机的I/Q通道滤波器进行幅度和相位反向补偿,校准接收机通道的失真。

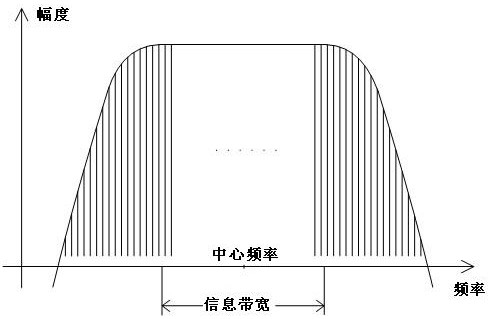

2.如权利要求1所述的一种接收通道宽带补偿校准方法,其特征在于:所述步骤一中,信号源产生的射频信号需要满足如下要求:(1)所述射频信号带宽为所要传输的信息带宽;

(2)所述射频信号的中心频率等于所要传输的信息的中心频率;

(3)在信息带宽内,所述射频信号幅度平坦,相位线性;

(4)在信息带宽的两边设计有过渡带。
