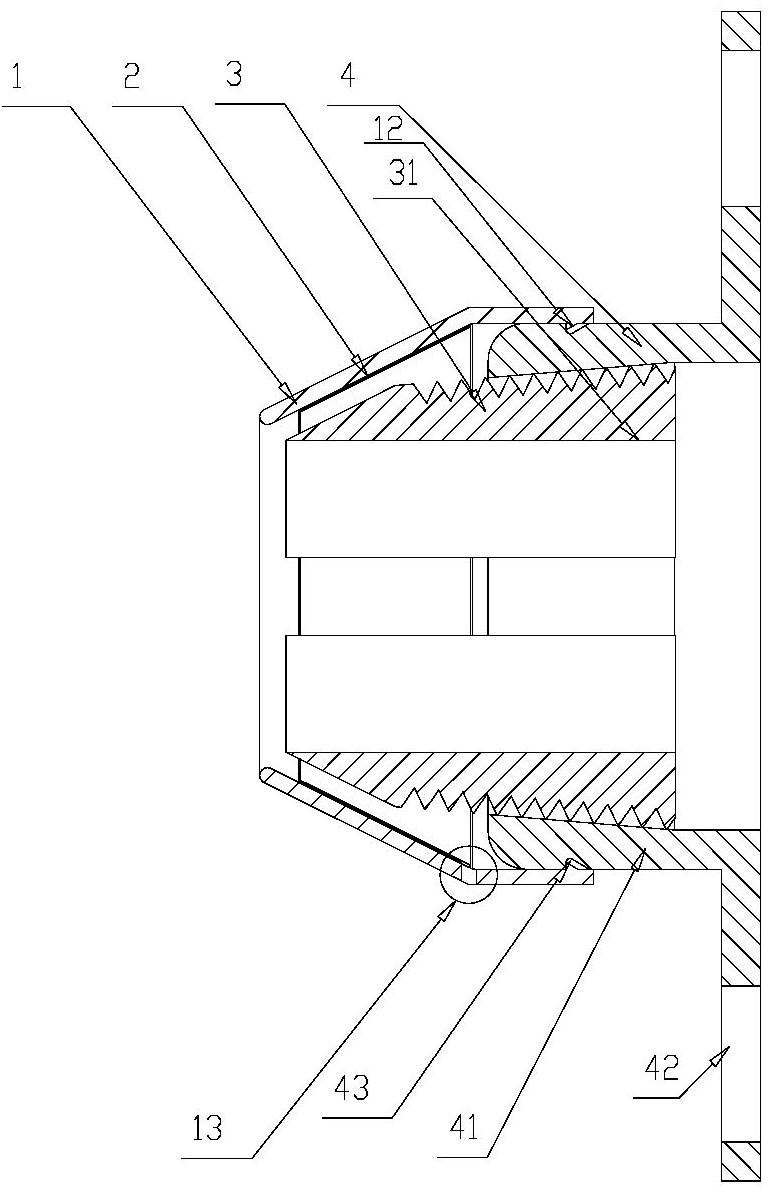

1.新型控制电缆屏蔽层的接地装置，其特征在于：包括压紧外壳、导电层、内部支撑芯、固定座以及接地导线，所述的压紧外壳由前端的锥状结构和后端的圆柱组成，压紧外壳前端内表面贴紧导电层的外表面；所述的导电层分别与屏蔽层导线和接地导线相连；所述的内部支撑芯前端锥状结构与压紧外壳前端锥状结构的内腔匹配，所述的内部支撑芯的前端外表面与导电层的内表面夹紧屏蔽层导线，内部支撑芯后端设置为外锥螺纹；所述的固定座的前端圆柱形的外表面与压紧外壳后端圆柱内壁贴合、固定座内表面的内锥螺纹与所述的内部支撑芯的外锥螺纹啮合，固定座的耳部设有用于固定的安装通孔；所述的压紧外壳、内部支撑芯以及所述的固定座均设有用于穿过屏蔽层导线的中心孔。

2.如权利要求1所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的压紧外壳后端的圆柱开有延伸到尾部的沟槽。

3.如权利要求2所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的圆柱的尾部端口内壁设有钩状结构，并且所述的钩状结构均指向压紧外壳的中心轴。

4.如权利要求3所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的固定座的前端外表面设置的环形卡槽与所述的压紧外壳尾部端口内壁的钩状结构共同组成互相钩合的卡扣。

5.如权利要求4所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的钩状结构的中部开有一外接接地导线的通孔；所述的导电层与穿过通孔的接地导线相连。

6.如权利要求1所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的内部支撑芯的侧壁沿中轴线方向开一通槽。

7.如权利要求1所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的压紧外壳和所述的固定座均由ABS工程塑料构成。

8.如权利要求5所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的导电层为铜箔片。

9.如权利要求6所述的新型控制电缆屏蔽层的接地装置，其特征在于：所述的内部支撑芯为橡胶材料制成。
