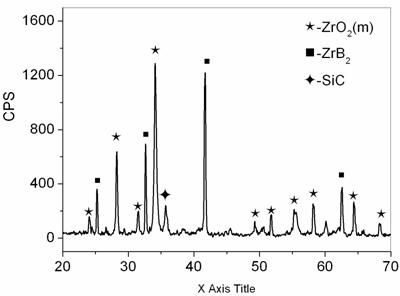

1.一种水淬法合成片状纳米氧化锆的制备方法，其特征在于：将体积比为70～90%的硼化锆和10～30%的碳化硅混合加入无水乙醇中，球磨后干燥，装入涂有氮化硼的石墨磨具中，在氩气气氛下热压烧结，制备出硼化锆-碳化硅陶瓷，再将硼化锆-碳化硅陶瓷表面抛光，然后，加热至900～1100℃保温0.2～1 h，水淬，水淬溶液温度为10～30℃，水淬后干燥，重复0～2次，硼化锆-碳化硅陶瓷表面生成片状纳米氧化锆颗粒。

2.如权利要求1所述的水淬法合成片状纳米氧化锆的制备方法，其特征在于：步骤1）中，硼化锆的粒径为1～5µm，纯度大于99 %；碳化硅的粒径为0.5～2µm，纯度大于99 %。

3.如权利要求1所述的水淬法合成片状纳米氧化锆的制备方法，其特征在于：步骤1）中，热压烧结，烧结温度为1900～2000℃，保温0.5～2h，压力为20～40MPa。
