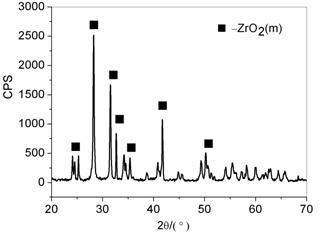

1.一种水淬法制备碎木状中空氧化锆粉体的方法，其特征在于：采用水淬法，以氧氯化锆为原料，加热至900～1100℃保温0.2～1 h，水淬，水淬溶液温度为10～30℃，水淬溶液为氢氧化钠溶液或氨水溶液，水淬溶液的pH值为8～10，即得碎木状中空氧化锆粉体，粉体形貌为碎木状，直径为10～20μm，长度为50～200μm，粉体为长条状中空结构定向排列而成，长条状中空结构为表层致密，内部疏松的纳米氧化锆组成，纳米氧化锆粒度为20～50nm，长条状中空结构的孔直径为0.5～1μm，壁厚为0.2～1μm。
