专利号: 2014100997072
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

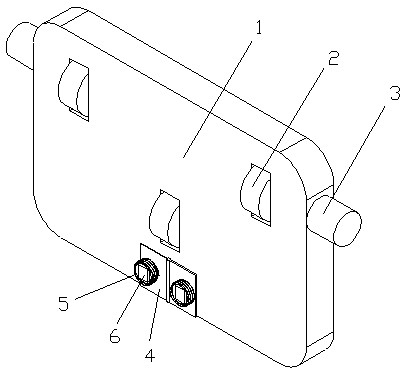

1.一种双激励线圈导体缺陷自动探伤装置,其特征在于:包括动力小车、单片机、探测板、激励线圈、巨磁阻传感器及继电器,所述单片机设置在动力小车内部,所述探测板设置在动力小车底面的一端,探测板两端分别通过弹簧与动力小车底面弹性连接,所述继电器与探测板连接并控制探测板两侧向下翻转,所述探测板上固定有两个激励线圈,两激励线圈对称设置在探测板上,两激励线圈内分别设置有巨磁阻传感器,所述巨磁阻传感器底面与激励线圈底端处于同一水平面,巨磁阻传感器与单片机电连接;所述动力小车内均匀设置有若干滚轮,所述滚轮与直流电机连接;所述探测板包括左探测板及右探测板,左探测板及右探测板之间设置有销轴,左探测板、右探测板分别绕销轴翻转连接。

2.一种双激励线圈导体缺陷自动探伤装置的探伤方法,其特征在于:所述探伤方法采用如权利要求1所述的双激励线圈导体缺陷自动探伤装置,包括如下步骤:步骤一:正常通电后,直流电机驱动动力小车行驶至待测区域;

步骤二:继电器将探测板左右两侧下压,使两组激励线圈和巨磁阻传感器分别紧贴待测平面;

步骤三:两激励线圈通逆变后的高频或中频交流电,此时单片机开启信号采集,如果待测区域表面或内部有缺陷,则待测区域内涡流引起的磁场大小会变化,由于磁通量的变化使两边巨磁阻传感器的输出电压不一样,经过差动比较器判断此处待测区域有缺陷存在并报警,否则动力小车正常前进;

步骤四:当动力小车运行到待测区域尽头时,由于巨磁阻传感器接收不到涡流引起的信号,直流电机驱动动力小车转向,继续探测,以上步骤重复进行。
