专利号: 2014101000634
申请人: 张其高
专利类型:发明专利
专利状态:无效专利
专利领域: 鞋类
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

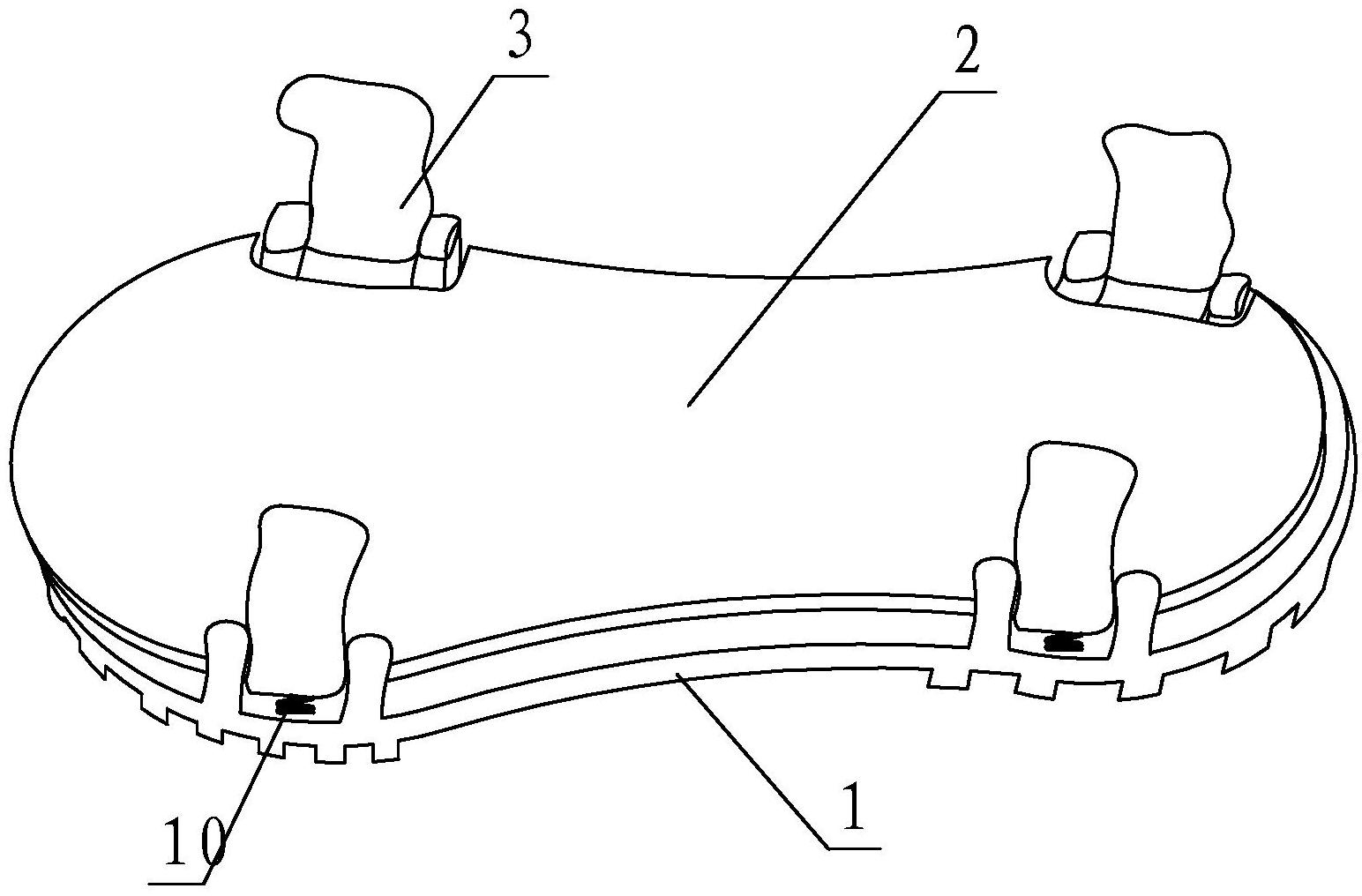

1.一种免穿脱翻扣式鞋套鞋,其特征在于,包括鞋底,鞋底上设置有一上下活动的踩板,鞋底或踩板上设置有能翻扣在人们穿着的鞋上的2个以上翻扣,鞋底和踩板上设有能使翻扣合上时扣在人们穿着的鞋上,翻扣打开时能脱开人们穿着的鞋上的翻扣开合机构。

2.根据权利要求1所述的免穿脱翻扣式鞋套鞋,其特征在于:所述的翻扣开合机构是翻扣为杠杆结构,翻扣的一支点铰链连接在鞋底上边沿,使翻扣以支点为转轴作翻动,翻扣其一端为鞋扣,另一端与踩板连接;在踩板上设置有踩板上下活动的导柱,鞋底上设置有与导柱对应的导孔,鞋底与踩板之间设有纵向复位弹簧;鞋底上还设有轨道槽,轨道槽内设置有一能沿轨道槽活动的连动杆,连动杆上设置有锁紧座,踩板上对应锁紧座设置有锁紧扣,锁紧扣扣在锁紧座中时连动杆一端伸出鞋底之外,连动杆另一端与设置在鞋底的横向复位弹簧连接。

3.根据权利要求所述2所述的免穿脱翻扣式鞋套鞋,其特征在于:所述的锁紧座、锁紧扣的头部互为斜面或互为园弧面。

4.根据权利要求所述1所述的免穿脱翻扣式鞋套鞋,其特征在于:所述的翻扣开合机构是翻扣为杠杆结构,翻扣的一支点铰链连接在鞋底上边沿,使翻扣以支点为转轴作翻动,翻扣其一端为鞋扣,另一端与踩板连接;在踩板上设置有踩板上下活动的导柱,鞋底上设置有与导柱对应的导孔,鞋底与踩板之间设有纵向复位弹簧;鞋底上还设有前轨道槽和后轨道槽;前轨道槽内设置有一能沿前道槽活动的前连动杆,前连动杆上设置有前锁紧座,踩板上对应前锁紧座设置有前锁紧扣;前锁紧扣扣入锁紧座时,前连动杆一端伸出鞋底前端之外,前连动杆另一端与设置在鞋底的前连动杆复位弹簧连接;后轨道槽内设置有一能沿后道槽活动的后连动杆,后连动杆上设置有后锁紧座,踩板上对应后锁紧座设置有后锁紧扣;

后锁紧扣扣入后锁紧座时,后连动杆一端伸出鞋底后端之外,后连动杆另一端与设置在鞋底的后连动杆复位弹簧连接。

5.根据权利要求4所述的免穿脱翻扣式鞋套鞋,其特征在于,所述的前锁紧座、前锁紧扣的头部互为斜面或互为园弧面;后锁紧座、后锁紧扣的头部互为斜面或互为园弧面。

6.根据权利要求1所述的免穿脱翻扣式鞋套鞋,其特征在于,所述的翻扣开合机构是翻扣为杠杆结构,翻扣的一支点铰链连接在踩板上,使翻扣以支点为转轴作翻动,翻扣其一端为鞋扣,另一端搁在一高出鞋底上边沿的滑台上并可在滑台上滑动;在踩板上设置有踩板上下活动的导柱,鞋底上设置有与导柱对应的导孔,鞋底与踩板之间设有纵向复位弹簧;

鞋底上还设有轨道槽,轨道槽内设置有一能沿轨道活动的连动杆,连动杆上设置有锁紧座,踩板上对应锁紧座设置有锁紧扣,锁紧扣扣入锁紧座时连动杆一端伸出鞋底之外,连动杆另一端与设置在鞋底的横向复位弹簧相连接。

7.根据权利要求6所述的免穿脱翻扣式鞋套鞋,其特征在于,所述的锁紧座、锁紧扣的头部互为斜面或互为园弧面。

8.根据权利要求所述1所述的免穿脱翻扣式鞋套鞋,其特征在于:所述的翻扣开合机构是翻扣为杠杆结构,翻扣的一支点铰链连接在踩板上,使翻扣以支点为转轴作翻动,翻扣其一端为鞋扣,另一端搁在一高出鞋底上边沿的滑台上并可在滑台上滑动;在踩板上设置有踩板上下活动的导柱,鞋底上设置有与导柱对应的导孔,鞋底与踩板之间设有纵向复位弹簧;鞋底上还设有前轨道槽和后轨道槽;前轨道槽内设置有一能沿前道槽活动的前连动杆,前连动杆上设置有前锁紧座,踩板上对应前锁紧座设置有前锁紧扣,前锁紧扣扣入前锁紧座时前连动杆一端伸出鞋底前端之外,前连动杆另一端与设置在鞋底的前连动杆复位弹簧连接;后轨道槽内设置有一能沿后道槽活动的后连动杆,后连动杆上设置有后锁紧座,踩板上对应后锁紧座设置有后锁紧扣,后锁紧扣扣入后锁紧座时后连动杆一端伸出鞋底后端之外,后连动杆另一端与设置在鞋底的后连动杆复位弹簧连接。

9.根据权利要求1所述的免穿脱翻扣式鞋套鞋,其特征在于:所述的踩板其形状与鞋底相一致。

10.根据权利要求1—9中任一项所述的免穿脱翻扣式鞋套鞋,其特征在于免穿脱翻扣式鞋套鞋由塑料制成。
