1.一种花球状球霰石碳酸钙的制备方法,其特征在于:以氯化钙为原料,用去离子水或蒸馏水配制成一定浓度的水溶液,然后在该溶液中插入pH电极,用氨水调节溶液至

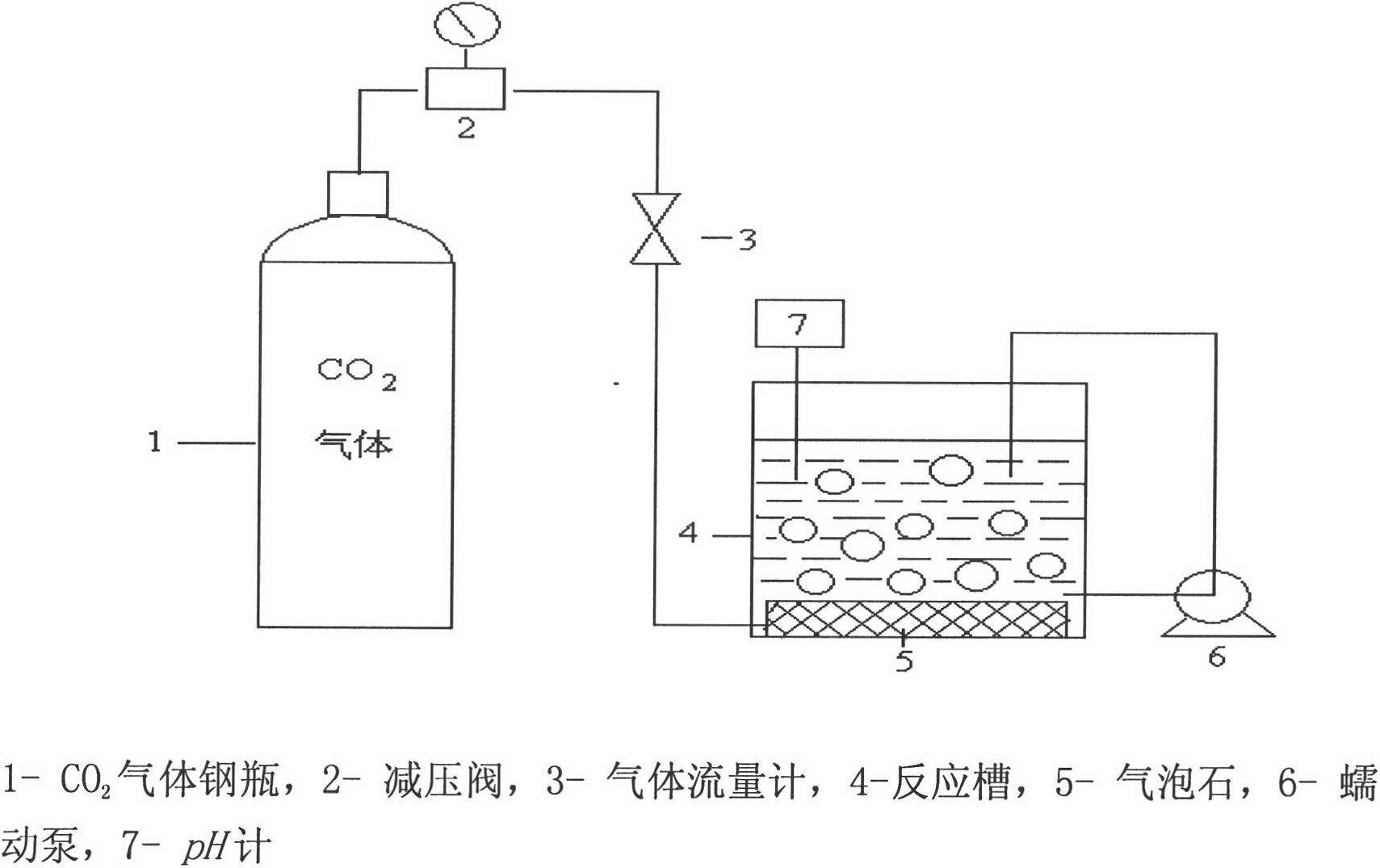

9.0~11.5,再通入经气泡石预分散后的二氧化碳气体,当溶液pH降至7.5时,停止通入二氧化碳气体,最后加入乙醇,将沉淀过滤并用去离子水或蒸馏水洗涤后,于105℃下干燥,得到单分散球霰石碳酸钙。本发明所得到的产品形貌为花球状,粒径大小在4~8μm 。
2.根据权利要求1所述的制备方法,其特征在于:氯化钙为无水氯化钙(CaCl2)或二水合氯化钙(CaCl2·H2O),氯化钙溶液的浓度为0.05~1.0mol/L 。
3.根据权利要求1所述的制备方法,其特征在于:通入的二氧化碳气体的流量为
0.1~3L/min 。
4.根据权利要求1所述的制备方法,其特征在于:所采用的气泡石为白刚玉系列气泡石或者矿砂系列气泡石或者碳化硅系列气泡石或者绿碳系列气泡石 。
5.根据权利要求1所述的制备方法,其特征在于:乙醇的加入量为氯化钙溶液的
10%~30%(体积比)。
