专利号: 2014101348515
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

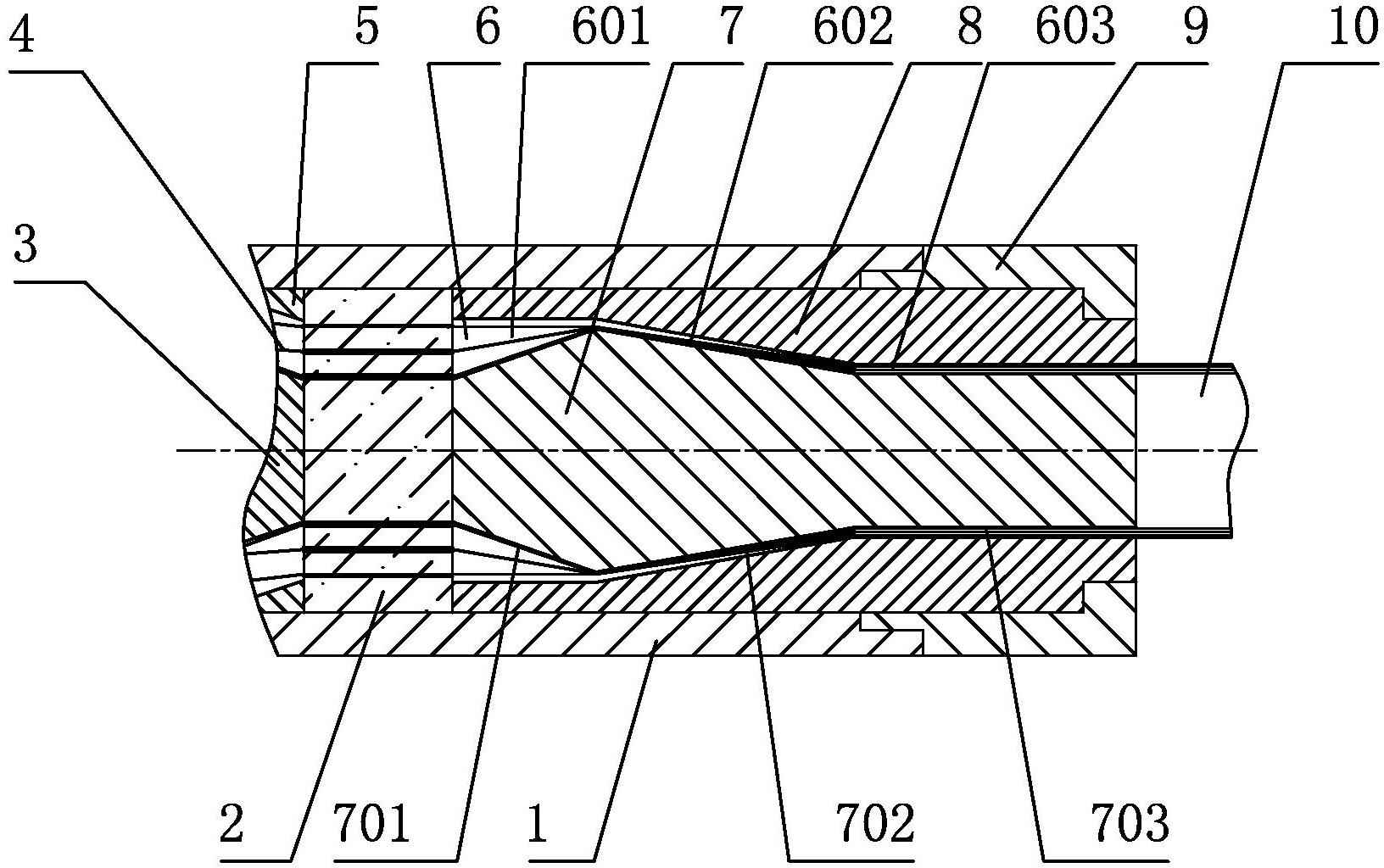

1.一种连续纤维增强热塑性塑料管材的成型模具,包括机体(1),其特征在于:机体(1)内沿轴向依次设置轴套(5)、分束块(2)、口模(8),分束块(2)通过前侧轴套(5)及后侧口模(8)固定,其上分布有圆弧形分束狭缝(202),口模(8)后端通过与机体(1)连接的锁母(9)锁紧,分束块(2)前端固定连接芯轴(3),芯轴(3)与轴套(5)形成进料通道,分束块(2)后端固定连接套在口模(8)内的口模芯棒(7),口模芯棒(7)与口模(8)形成环缝区(6),环缝区(6)沿走料方向依次分为挤压区(601)、贴合区(602)、成型区(603),其中,挤压区(601)沿走料方向外径不变,内径逐渐增大,贴合区(602)沿走料方向内径与外径等速率减小,成型区(603)内径与外径保持不变。

2.根据权利要求1所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的分束块(2)包括芯部(201)、本体部(203),分束狭缝(202)沿本体部(203)由内向外分层分布,层数至少为一层,同一层分束狭缝(202)具有相同的直径,每一层内设有至少二个分束狭缝(202),同一层分束狭缝(202)围成一环形。

3.根据权利要求2所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的分束狭缝(202)层数为1~10层,每层由2~100个分束狭缝(202)组成。

4.根据权利要求3所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的分束狭缝(202)宽度为0.1~2mm,弧长为4~100mm。

5.根据权利要求2所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的同一层的分束狭缝(202)组成一环形,且每一分束狭缝(202)具有相等的弧长。

6.根据权利要求2~5任一所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的相邻层分束狭缝(202)相互交错分布,中间层分束狭缝(202)之间的分隔段由相邻的内层及外层分束狭缝(202)同时对应覆盖,最内层分束狭缝(202)之间的分隔段由相邻的外层分束狭缝(202)对应覆盖,最外层分束狭缝(202)之间的分隔段由相邻的内层分束狭缝(202)对应覆盖。

7.根据权利要求2所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的分束块(2)通过芯部(201)分别与芯轴(3)、口模芯棒(7)螺纹连接,锁母(9)与机体(1)螺纹连接。

8.根据权利要求1所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的口模芯棒(7)沿走料方向依次分为增径区(701)、减径区(702)、等径区(703),沿走料方向,增径区(701)直径逐渐增大,减径区(702)直径逐渐减小,等径区(703)直径恒定。

9.根据权利要求8所述的连续纤维增强热塑性塑料管材的成型模具,其特征在于:所述的增径区(701)直径增大速率大于减径区(702)直径减小速率,增径区(701)最小直径大于减径区(702)最小直径。

10.一种连续纤维增强热塑性塑料管材的成型方法,其特征在于:包括以下步骤:

1)将熔融的连续纤维增强热塑性塑料浸渍带(4)分割成若干沿轴向平行排列、周向均匀分布并具有空间分层的圆弧段;

2)使分割后的各层浸渍带(4)经截面厚度逐步减小的环形区域进行各层之间的叠加;

3)使经步骤2)处理后的各层浸渍带(4)进入截面等厚度且内径逐步收缩的环形区域进行各层之间的贴合;

4)使经步骤3)处理后的各层浸渍带(4)进入恒定直径及厚度的环形区域进行熔合,形成管胚;

5)经管材定径、冷却装置冷却、切割装置切割,形成管材。
