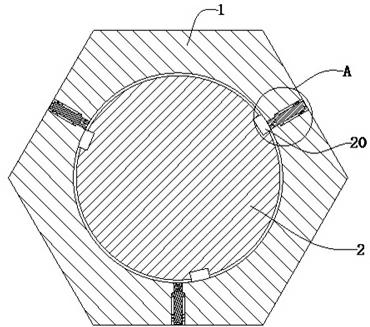

1.一种螺帽螺杆组件，包括一螺帽(1)和一与螺帽(1)内螺纹匹配的螺杆(2)，其特征在于：所述螺杆(2)顶端侧壁缘上至少设有一个锁槽(20)；所述螺帽(1)至少设有一个外段通孔(10)截面尺寸大于内段通孔(11)截面尺寸的二阶安装通孔，二阶安装通孔的方向是贯穿螺帽(1)侧壁的径向方向，所述二阶安装通孔的外段通孔(10)过渡到内段通孔(11)位置处是一局部的阶梯挡台(101)；所述二阶安装通孔内安装有一与锁槽(20)对应的锁紧装置；所述锁紧装置包括磁块(4)和锁杆(3)，所述锁杆(3)由非铁磁性材料制成；所述磁块(4)处在锁杆(3)外侧并固定在外段通孔(10)内壁上；伸入内段通孔(11)的锁杆(3)内端部上设有与磁块(4)相斥的磁部(310)；所述锁杆(3)中部设有一位置处在外段通孔(11)内并抵挡在局部的阶梯挡台(101)上、但转位至一定角度可使锁杆(3)进入内段通孔(11)的转位挡缘(320)；所述锁杆(3)外端部设有可供锁紧工具转动锁杆(3)的转位部(33)。

2.根据权利要求1所述的一种螺帽螺杆组件，其特征在于：所述外段通孔(10)是截面成圆形的通孔，所述阶梯挡台(101)是两个对称的弓形面；所述转位挡缘(320)是分别向锁杆(3)两对称的侧部凸出的两个凸台；所述转位挡缘(320)处锁杆(3)的横截面形状与内段通孔(11)截面形状相同。

3.根据权利要求1所述的一种螺帽螺杆组件，其特征在于：所述锁杆(3)由前部的锁头(31)、中部的杆体(32)和后部的带转位槽(332)的转位部(33)连为一体构成；所述锁头(31)处在内段通孔(11)内，杆体(32)主体部分处在外段通孔(10)内；转位挡缘(320)位置处在杆体(32)的前端。

4.根据权利要求1所述的一种螺帽螺杆组件，其特征在于：所述锁槽(20)宽度是锁头(31)直径的1.8-2.5倍。

5.根据权利要求3所述的一种螺帽螺杆组件，其特征在于：所述转位部(33)由一对以杆体(32)后端部轴心为中心对称的弧形块(331)组成，所述转位槽(332)是一对朝向相反且分别开设在弧形块(331)侧壁上的弧形槽，所述弧形槽开口均处在杆体(3)纵剖面的方向上；该对弧形块(331)之间留有可供工具伸至其之间的间隙。

6.根据权利要求1-5任意一项所述的一种螺帽螺杆组件，其特征在于：所述螺杆(2)和螺帽(1)由铁磁性材料制成。

7.一种对如权利要求5所述螺帽螺杆组件进行锁紧的锁紧工具，其特征在于：所述锁紧工具(5)由T形转头(51)和连接T形转头(51)后端的柄部(50)构成，所述T形转头(51)由转杆(510)和连接杆(511)构成，转杆(510)两端可分别转入一对弧形槽内；转杆(510)中部与连接杆连为一体，所述转杆(510)横截面宽度小于所述间隙。

8.一种对如权利要求5所述螺帽螺杆组件进行锁紧的锁紧方法，其特征在于：所述锁紧方法的步骤如下：

a.将螺帽(1)拧紧在螺杆(2)顶端部；

b.将权利要求7所述的锁紧工具(5)中的T形转头(51)伸到一对弧形块(331)之间，使转杆(510)抵在杆体(32)后端端面上；

c.向弧形槽方向转动柄部(50)致使转杆(510)两端分别进入到一对弧形槽槽底；

d.继续转动柄部(50)带动锁杆(3)旋转，直至转位挡缘(320)不被阶梯挡台(101)阻挡，手持锁紧工具(5)并松开轴向拉力，使锁杆(5)在磁斥力作用下向前运动，最终锁头(31)前端进入锁槽(20)，完成锁紧工作。

9.一种对如权利要求5所述螺帽螺杆组件进行锁紧的解锁方法，其特征在于：所述解锁方法的步骤如下：

A.将权利要求7所述的锁紧工具(5)中的T形转头(51)伸入外段通孔(10)并伸至一对弧形块(331)之间，使转杆(510)抵在杆体(32)后端端面上；

B.向弧形槽方向转动柄部(50)致使转杆(510)两端分别进入到一对弧形槽槽底；

C.手持锁紧工具(5)柄部(50)并轴向拉出锁杆(3)，使锁头(31)离开锁槽(20)，再继续转动柄部(50)带动锁杆(3)旋转，转至转位挡缘(320)被阶梯挡台(101)阻挡位置，松开轴向拉力，完成解锁。
