1.一种纳米铜修饰碳纳米管/石蜡温敏复合材料的制备方法,其特征在于所述方法包括如下步骤:
(1)将功能化碳纳米管加入去离子水中,超声振动混匀,制得碳纳米管悬浮液,然后将四水合甲酸铜加入碳纳米管悬浮液中,继续超声振动,使四水合甲酸铜完全溶解,然后机械搅拌12~14h,所得含有甲酸铜和碳纳米管的悬浮液蒸干,制得甲酸铜/碳纳米管二元复合物;所述功能化碳纳米管为羧基化碳纳米管、羟基化碳纳米管或氨基化碳纳米管;所述功能化碳纳米管的质量为甲酸铜/碳纳米管二元复合物的质量的30%;
(2)将步骤(1)获得的甲酸铜/碳纳米管二元复合物、石蜡以及分散稳定剂混合,所得混合物加热至石蜡熔点以上5~15℃,连续搅拌4~5h,获得反应混合物;所述分散稳定剂为油胺或油酸;所述反应混合物中分散稳定剂、甲酸铜/碳纳米管二元复合物及石蜡的质量分数分别为5~10%、0.5~5%和85~94.5%;
(3)将步骤(2)的反应混合物在氮气保护下,加热至220~230℃,搅拌反应2~3h,制得所述纳米铜修饰碳纳米管/石蜡温敏复合材料。
2.如权利要求1所述的方法,其特征在于所述步骤(1)中,所述功能化碳纳米管为羧基化碳纳米管。
3.如权利要求1所述的方法,其特征在于所述步骤(2)中,所述分散稳定剂为油胺。
4.如权利要求1所述的方法,其特征在于所述步骤(2)中,所述混合物中分散稳定剂、甲酸铜/碳纳米管二元复合物及石蜡的质量分数分别为8~10%、0.5~2%和88~91%。
5.如权利要求1所述的方法,其特征在于所述步骤(2)中,所述混合物中分散稳定剂、甲酸铜/碳纳米管二元复合物及石蜡的质量分数分别为10%、1.5%和88.5%。
6.如权利要求1所述的方法,其特征在于所述方法按如下步骤进行:(1)将羧基化多壁碳纳米管加入去离子水中,超声振动30min,形成混合均匀的碳纳米管悬浮液,然后将四水合甲酸铜加入碳纳米管悬浮液中,继续超声振动15min,使其完全溶解,随后机械搅拌12h,所得含有甲酸铜和碳纳米管的悬浮液在100℃加热,直至水分完全蒸发,获得甲酸铜/碳纳米管二元复合物;所述羧基化多壁碳纳米管的质量为甲酸铜/碳纳米管二元复合物的质量的30%;
(2)将步骤(1)获得的甲酸铜/碳纳米管二元复合物、石蜡、油胺混合制成混合物,加热温度为石蜡熔点以上5~15℃,在100~200转/分的搅拌速度下连续搅拌4~5h,获得反应混合物;所述反应混合物中油胺、甲酸铜/碳纳米管二元复合物及石蜡的质量分数分别为8~
10%、0.5~1.5%和89~91%;
(3)将步骤(2)的反应混合物在氮气保护下,加热至220~230℃,300~400转/分的搅拌速度下搅拌反应2~3h,制得所述纳米铜修饰碳纳米管/石蜡温敏复合材料。

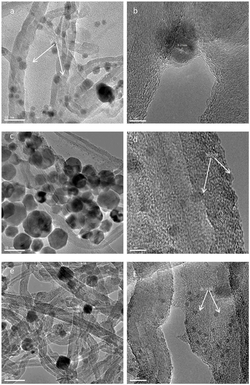

7.如权利要求1~6之一所述的方法制得的纳米铜修饰碳纳米管/石蜡温敏复合材料。
