专利号: 201410141174X
申请人: 中山建德工业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

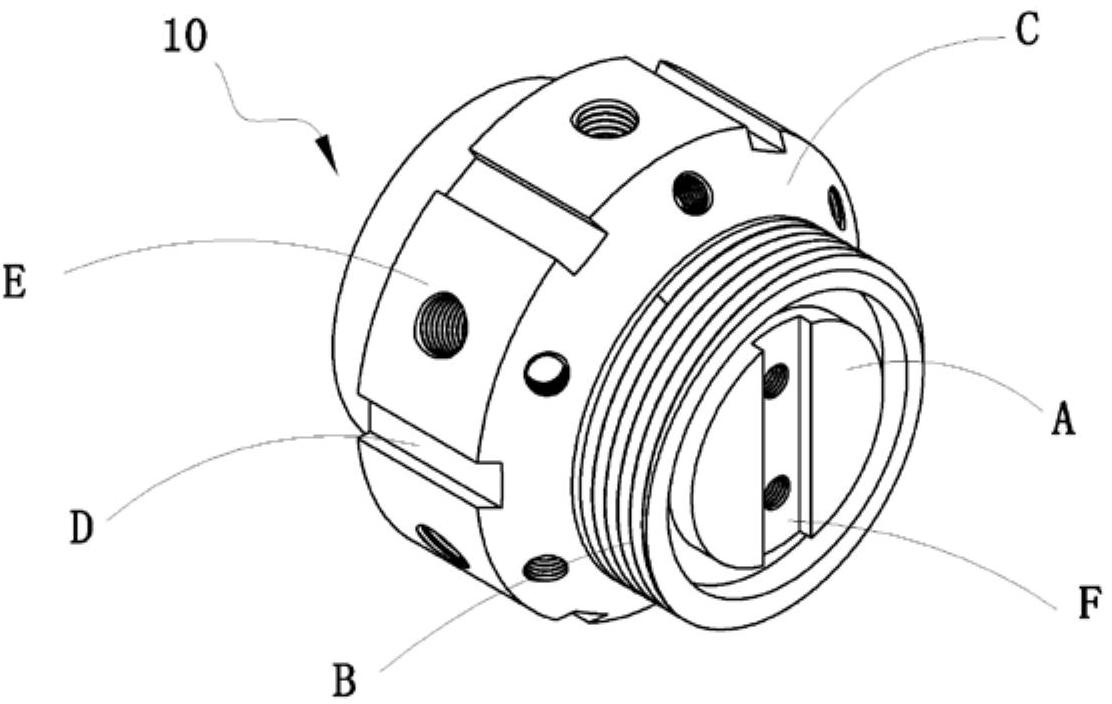

摘要:

权利要求书:

1.一种车铣钻攻综合数控设备,包括:

机座,具有Z轴驱动装置和Y轴驱动装置;

加工刀具装置,包括一安装在所述Y轴驱动装置上的刀座,所述刀座可沿Y轴运动,所述刀座上安装有加工刀具;

工作台基座,安装在所述Z轴驱动装置上并位于所述加工刀具装置的一侧,工作台基座可沿Z轴运动,工作台基座上还设置有X轴驱动装置;

工作台,安装在所述X轴驱动装置上并可沿X轴运动,工作台具有一Y轴方向的转轴;

旋转主轴座,安装在所述转轴上并可不同角度转动,旋转主轴座具有夹具主轴和驱动夹具主轴转动的主轴传动装置,所述夹具主轴上设置有用于装卡工件的夹具。

2.根据权利要求1所述的一种车铣钻攻综合数控设备,其特征在于:所述机座上设置有Y向导轨,所述刀座底部与Y向导轨滑动配合连接,所述Y轴驱动装置包括Y向固定安装在所述机座上的Y向传动丝杆和驱动Y向传动丝杆传动的电机,Y向传动丝杆套设有可沿Y向滑动的Y向螺母座,Y向螺母座与所述刀座连接。

3.根据权利要求1所述的一种车铣钻攻综合数控设备,其特征在于:所述机座上设置有Z向导轨,所述工作台基座之底部与Z向导轨滑动配合连接,所述Z轴驱动装置包括Z向固定安装在所述机座上的Z向传动丝杆和驱动Z向传动丝杆传动的电机,Z向传动丝杆套设有可沿Z向滑动的Z向螺母座,Z向螺母座与所述工作台基座连接。

4.根据权利要求1所述的一种车铣钻攻综合数控设备,其特征在于:所述工作台基座上设置有X向导轨,所述工作台之底部与X向导轨滑动配合连接,所述X轴驱动装置包括X向固定安装在所述工作台基座上的X向传动丝杆和驱动X向传动丝杆传动的电机,X向传动丝杆套设有可沿X向滑动的X向螺母座,X向螺母座与所述工作台连接。

5.根据权利要求1所述的一种车铣钻攻综合数控设备,其特征在于:所述旋转主轴座上安装有主轴套,所述夹具主轴套装在主轴套内且其两端分别延伸出主轴套外侧,所述夹具主轴朝向所述加工刀具装置的一端设置所述夹具,另一端设置有皮带轮,所述皮带轮通过皮带与设置在旋转主轴座上的伺服电机驱接。

6.根据权利要求5所述的一种车铣钻攻综合数控设备,其特征在于:所述主轴传动装置还包括一刹车装置,所述刹车装置包括一固定连接于所述夹具主轴上并与该夹具主轴同轴的刹车碟及置于所述刹车碟两侧用于制动所述刹车碟的刹车片。

7.根据权利要求6所述的一种车铣钻攻综合数控设备,其特征在于:在旋转主轴座上并于所述刹车碟两侧各对应设置有液压缸,所述液压缸各具有一推杆,两根所述推杆为所述的刹车片。

8.根据权利要求1至7任一所述的一种车铣钻攻综合数控设备,其特征在于:所述加工刀具装置之刀座具有一刀座轴套,有一刀具主轴套装在所述刀座轴套内且其两端分别延伸出刀座轴套外侧,所述刀具主轴的一端装卡有铣刀、或镗刀、或钻头,或磨具,另一端设置有皮带轮,所述刀具主轴的皮带轮通过皮带与设置在刀座上的伺服电机驱接。

9.根据权利要求8所述的一种车铣钻攻综合数控设备,其特征在于:所述加工刀具装置还包括一自动换刀装置,所述自动换刀装置包括一放置各式样刀具的刀库及一可将所述刀库里刀具安装在所述刀具主轴上或对刀具主轴上的刀具进行替换的更换机构。

10.根据权利要求6所述的一种车铣钻攻综合数控设备,其特征在于:所述刀座上还固定设置有车刀。
