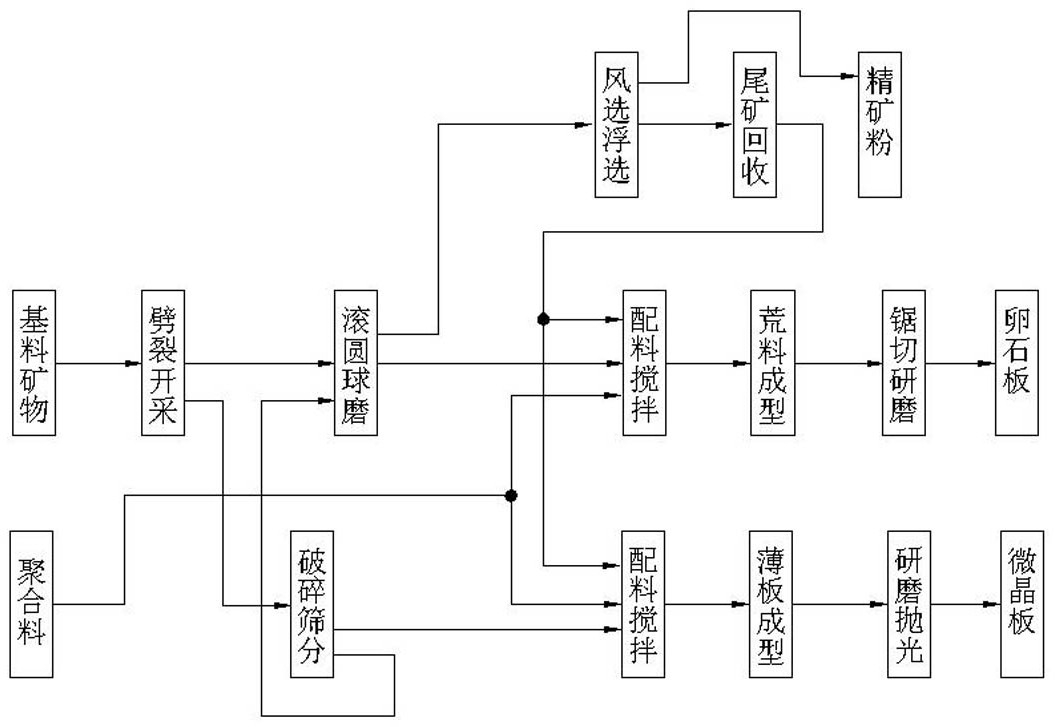

1.一种透闪石矿物综合加工精粉与聚合板的方法，其特征在于：将基料矿物经劈裂开采、滚圆球磨、配料搅拌、荒料成型和锯切研磨工序制成卵石板；或者将基料矿物经劈裂开采、破碎筛分、配料搅拌、薄板成型和研磨抛光工序制成微晶板；或者将基料矿物经劈裂开采、滚圆球磨和风选浮选工序制成精矿粉；其中经风选浮选与尾矿回收工序的尾矿粉分别回送到配料搅拌工序中，并将破碎筛分工序分离的粒径大于6cm的石块回送到滚圆球磨工序；

所述的基料矿物为阳起石、透闪石化大理岩、叠层石、透辉石、透辉石矽卡岩矿物的一种或若干种；

所述的聚合料是有机高聚物或无机聚合料，或者是两者按1：2-4质量份的复合；

所述的滚圆球磨工序是用转筒式球磨机对粒径为25cm及以下的基料矿物，以基料矿物与钢球为8：（0-1）的质量份进行料体滚圆与磨粉的共同加工，并用风流或水流进行石粉的传送，并在每批次的15-25cm粒径的基料块形成基料卵石时将料体排出及分类；

所述的尾矿回收工序是将风选浮选工序中排出的尾矿粉，全部收集并筛分成若干网目等级后送回配料搅拌工序作为填充料。

2.根据权利要求1所述的透闪石矿物综合加工精粉与聚合板的方法，其特征在于所述的劈裂开采、破碎筛分、配料搅拌与荒料成型、配料搅拌与薄板成型、锯切研磨的具体工艺工程为：劈裂开采：是在基料矿体上先钻出排孔，再用液压劈裂器或化工胀裂剂进行劈裂或胀裂分解；

破碎筛分：是用15-25cm齿距的直角形钢齿排列锷板构成的锷式破碎机对劈裂开采工序后大于25cm的基料进行粗破，再用后续的破碎机将粒径为6cm以下的碎石加工成2-100网目的砂粒；

配料搅拌与荒料成型：是将基料卵石、20-100网目的砂粒、200-1250网的尾矿粉和聚合料按（60-82）：（10-25）：（5-10）：（3-30）的质量份配制，基料卵石单独用一台卧式单轴或双轴搅拌机以0.5-2r/min的低速拌合，其余料体用平行排列的另一台卧式双轴搅拌机进行15-25r/min的高速搅拌，其后经布料、真空和下部振动方式制成荒料体；

配料搅拌与薄板成型：是用2-3台搅拌机，将2-100网目的基料砂粒、200-600网目的尾矿粉和聚合料按（55-80）：（5-15）：（3-30）的质量份配制并进行快速搅拌，再用薄板成型机进行12-32mm厚度的成型；

锯切研磨：用锯切设备将固化的荒料分切成12-32mm的板材，其后进行板面的研磨及抛光加工，并用有机高聚物与纳米Sio2或纳米Tio2按100：（3-8）质量份配制的胶液，在研磨前或研磨后对板材的上表面进行涂刷或喷涂处理。

3.根据权利要求1所述的透闪石矿物综合加工精粉与聚合板的方法，其特征在于：所述的有机高聚物是不饱和树脂、固化剂和促进剂按100：（1-2）：（0.2-0.5）的质量份配制，或是水性环氧树脂、水性固化剂和水按1：（1-1.5）：（1-3）的质量份配制；

所述的无机聚合料是偏高岭土或白水泥、硅酸钠和水按（2-5）：（0-2）：（2-5）的质量份配制；

有机高聚物与无机聚合料两者的复合是水性环氧树脂胶与无机聚合料按1：（2-4）的质量份混合。
