专利号: 2014101477183
申请人: 青岛燕园海洋生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

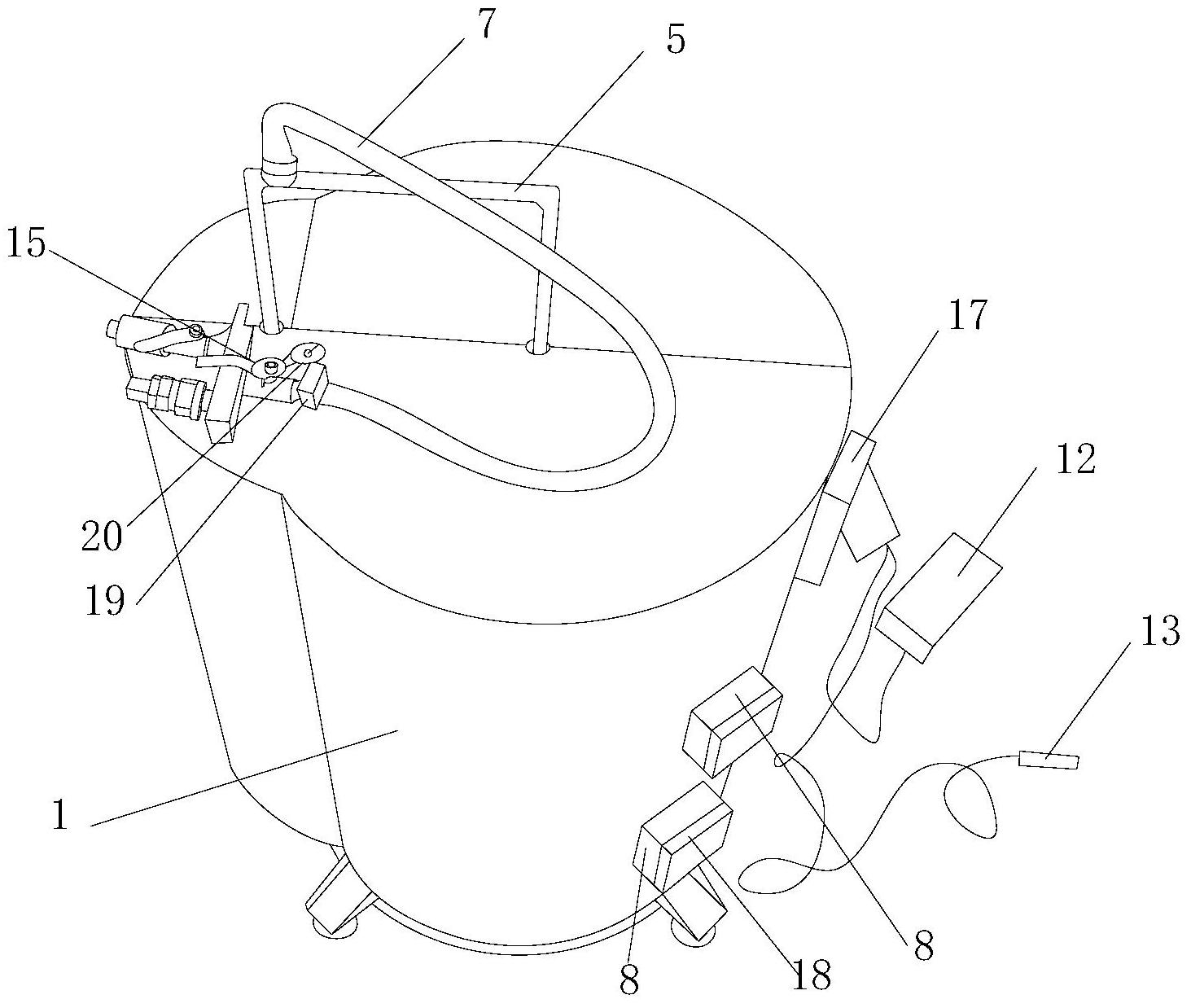

1.空气滤芯的除尘装置,其特征在于,包括罐体;

所述罐体的内部设有底盘,所述底盘上设有用于放置空气滤芯的转盘,所述底盘上设有控制所述转盘转动的齿轮减速电机;

沿所述罐体的高度所在方向,所述罐体的内壁上设有齿条,所述齿条上设有用于驱动所述齿条移动的齿轮减速步进电机,所述齿轮减速步进电机随所述齿条移动;所述齿轮减速步进电机上设有吹气组件;所述吹气组件随同所述齿轮减速步进电机沿着所述齿条上下移动,所述吹气组件的吹气方向朝向所述罐体的中心;所述吹气组件和外接气路连通;

在所述齿条靠近所述底盘的一端设有限位开关,所述限位开关控制所述齿轮减速步进电机以及所述吹气组件在预设范围内往复移动;

所述罐体的侧壁上设有用于将所述罐体内的粉尘抽出的抽风扇,所述罐体的外壁上设有排气通道,所述抽风扇和所述排气通道连通;

所述罐体的外壁上设有用于调节所述吹气组件的位置的第一开关,和用于控制所述罐体启动的第二开关;

所述罐体的侧壁上设有控制所述限位开关、所述齿轮减速步进电机、所述抽风扇、所述第一开关以及所述第二开关的控制电路板,所述控制电路板分别与所述限位开关、所述齿轮减速步进电机、所述齿轮减速电机、所述抽风扇、所述第一开关以及所述第二开关电连接;

所述罐体的侧壁上设有能够开合的小门,所述底盘上设有排土口;

所述吹气组件由U形吹气架和其两端各设的一个吹气嘴构成;

所述U形吹气架的一端和所述齿轮减速步进电机连接;

其中的一个所述吹气嘴位于所述空气滤芯的内部,另一个所述吹气嘴位于所述空气滤芯的外侧;位于所述空气滤芯的外侧的所述吹气嘴为90度可旋转的外吹气嘴;

所述U形吹气架的两个支架之间的连接部延伸出所述罐体,并位于所述罐体的顶部;

所述外接气路由一个高压气泵或者多个高压气泵组成。

2.根据权利要求1所述的空气滤芯的除尘装置,其特征在于,所述连接部上设有与所述外接气路连接的软管,所述软管与所述外接气路连接的一端设有气压表和阀门,和所述气压表连接有稳压器。

3.根据权利要求2所述的空气滤芯的除尘装置,其特征在于,所述阀门为三通阀,其中的两个通路上分别设有控制开关。

4.根据权利要求1所述的空气滤芯的除尘装置,其特征在于,所述抽风扇为暴力风扇,所述暴力风扇的外围设有过滤器。

5.根据权利要求1所述的空气滤芯的除尘装置,其特征在于,所述底盘的底部设有万向轮。

6.根据权利要求1所述的空气滤芯的除尘装置,其特征在于,所述U形吹气架上设有用于向所述齿轮减速步进电机以及所述齿条吹气的吹气孔。

7.根据权利要求1所述的空气滤芯的除尘装置,其特征在于,所述罐体的顶部设有用于所述U形吹气架的支架穿过的通孔,所述通孔的孔径和所述支架的外径相等。
