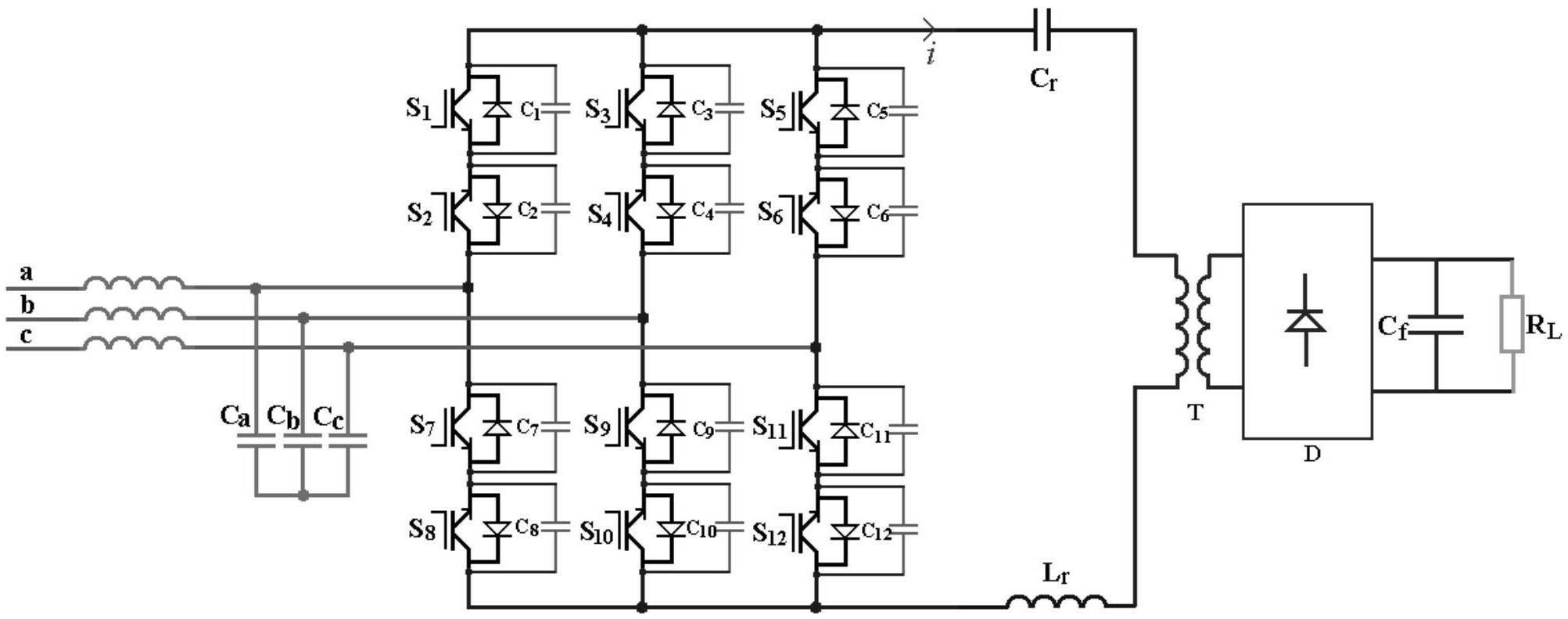

1.一种AC-DC串联谐振矩阵变换器的控制方法，其特征在于，包括以下步骤：a.实时采集负载电压V0和三相电压源的三相输入相电压ua，ub，uc；

b.根据实时采集到的三相输入相电压ua，ub，uc的相对大小关系，将每个输入相电压周期划分为12个区间，每个区间内相电压的极性和大小确定，且保持单调变化，所述12个区间具体为：区间Ⅰ：ua＞uc＞ub，UP=ua，UM=uc，UN=ub；

区间Ⅱ：ua＞ub＞uc，UP=ua，UM=ub，UN=uc；

区间Ⅲ：ua＞ub＞uc，UP=uc，UM=ub，UN=ua；

区间Ⅳ：ub＞ua＞uc，UP=uc，UM=ua，UN=ub；

区间Ⅴ：ub＞ua＞uc，UP=ub，UM=ua，UN=uc；

区间Ⅵ：ub＞uc＞ua，UP=ub，UM=uc，UN=ua；

区间Ⅶ：ub＞uc＞ua，UP=ua，UM=ub，UN=uc；

区间Ⅷ：uc＞ub＞ua，UP=ua，UM=ub，UN=uc；

区间Ⅸ：uc＞ub＞ua，UP=uc，UM=ub，UN=ua；

区间Ⅹ：uc＞ua＞ub，UP=uc，UM=ua，UN=ub；

区间Ⅺ：uc＞ua＞ub，UP=ub，UM=ua，UN=uc；

区间Ⅻ：ua＞uc＞ub，UP=ub，UM=uc，UN=ua；

其中Up幅值最大，UM幅值最小；定义高线电压Uj=|UP-UN|，低线电压Uk=|UP-UM|；

c.采用低线电压Uk、高线电压Uj以及0电压共同参与的组合方式完成激励，即采用6过程的工作模式，谐振电流正半周和负半周均进行2次换流且均包含3个工作过程，正负半周激励电压的极性相反，具体为：第1个工作过程采用高线电压Uj，第2个工作过程采用低线电压Uk，第3个工作过程采用0电压，第4个工作过程采用高线电压-Uj，第5个工作过程采用低线电压-Uk，第6个工作过程采用0电压；假设在1-2工作过程中，从UM相流出电荷量为Q1,从UN相流出电荷量为Q2，在4-5工作过程中，流出UM相的电荷量为Q3,流出UN相的电荷量为Q4，根据电荷量精确分配的调制策略，在一个谐振电流半周期内，使不同相流出或流入的电荷量之比等于各自的相电压绝对值之比，可得电荷分配比例：定义 则

d.根据谐振电容电压峰值ucmax和负载电压V0，获取顺序接入的高线电压Uj、低线电压Uk和0电压中每个电压需要接入的时间以及三个电压的切换时间点,具体方法为：根据串联谐振变换器工作特性，以谐振电容电压为横轴、谐振电流i与特征阻抗Z的乘积值为纵轴构建平面直角坐标系，谐振电路特征阻抗 其中Lr为谐振电感值，Cr为谐振电容值，假设谐振电流正半周的3个工作过程对应的轨迹为分别以O1、O2、O3为圆心并分别以R1、R2、R3为半径的相连接的圆弧，连接点为P1和P2，激励电压分别为高线电压Uj，低线电压Uk和0电压，定义O1=Uj-V0，O2=Uk-V0，O3=-V0，在电流正半周期内，假设第1和第2工作过程对应的谐振电容电压变化量分别为Δuc1和Δuc2，Δuc1和Δuc2的比值与和这两过程对应的电荷量Q1和Q2的比值相等，电容电压峰值为ucmax，稳态工作时，谐振电容电压正最大值与负最大值相等，因而在电流为0的开始时刻对应谐振电容起始电压可定为-ucmax，设连接点P1和P2分别对应的横坐标值为u1和u2，即u1为第1过程结束后谐振电容电压，u2为第2过程结束后谐振电容电压，通过公式：前两项可得：

简化后得：

根据电荷分配约束条件：

可得：

根据ucmax、O1、O2、O3和K值可得到u1和u2的值；

u1＝(1-K)u2-Kucmax

设第一工作过程轨迹对应的弧度为θ1、第二工作过程轨迹对应的弧度为θ2、第三工作过程轨迹对应的弧度为θ3，其对应的表达式分别为：根据θ=ωt，可得：第一工作过程结束时刻t1＝θ1/ω，第二工作过程结束时刻t2＝(θ1+θ2)/ω，第三工作过程结束时刻t3＝(θ1+θ2+θ3)/ω；其中ω为谐振角频率，可分别得到切换点时刻t1、t2和t3；

e.根据工作时刻电网相电压所处的区间以及需要输出的电流方向，并根据步骤c所述的工作过程，分配对应的功率开关的开关状态组合；

f.根据步骤d所得的三个电压的切换时间点生成通用的时序控制信号，控制各工作过程之间的切换；

g.根据步骤f的控制完成三相相间的选择和切换，判断工作是否结束，若是，则退出，若否，则回到步骤a。
