专利号: 2014101524856
申请人: 魏伯卿
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

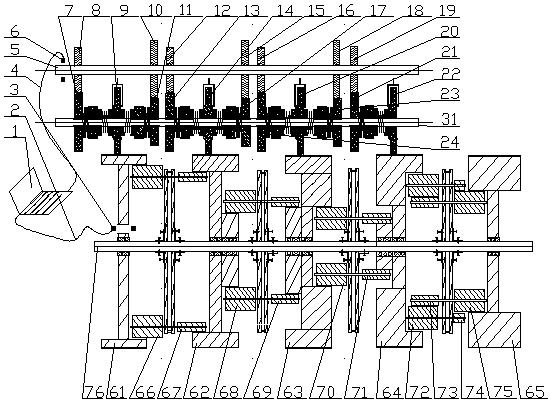

1.螺纹套接离合变速器,包括一套同轴同柱面多级正反转变速装置、多套螺纹套接离合器、一个电脑(1)、一个电源控制系统(131)、一组排线(132)、负载轴(5)和安装在负载轴(5)上并与负载轴(5)同轴心的多个离合被动轮啮合轮,并由多个离合被动轮啮合轮中的一个离合被动轮啮合轮带动负载轴(5)旋转;其特征在于:同轴同柱面多级正反转变速装置的原动轮(61)啮合第一套螺纹套接离合器的原动轮啮合主动轮(9)旋转,一级从动轮(62)啮合第二套螺纹套接离合器的一级从动轮啮合主动轮(14)旋转,二级从动轮(63)啮合第三套螺纹套接离合器的二级从动轮啮合主动轮(20)旋转,三级从动轮(64)啮合第四套螺纹套接离合器的三级从动轮啮合主动轮(22)旋转;当原动轮(61)有旋转动力并发生旋转时,经变速后,一级从动轮(62)、二级从动轮(63)、三级从动轮(64)同时以不同的角速度旋转,原动轮(61)的旋转速度大于一级从动轮(62)的旋转速度,一级从动轮(62)的旋转速度大于二级从动轮(63)的旋转速度,而且一级从动轮(62)、二级从动轮(63)与原动轮(61)为同方向旋转,三级从动轮(64)与原动轮(61)为反方向旋转;同时,原动轮(61)、一级从动轮(62)、二级从动轮(63)、三级从动轮(64)的旋转带动与它们相互啮合的原动轮啮合主动轮(9)、一级从动轮啮合主动轮(14)、二级从动轮啮合主动轮(20)、三级从动轮啮合主动轮(22)旋转;原动轮啮合主动轮左离合被动轮啮合轮(8)、原动轮啮合主动轮右离合被动轮啮合轮(10)、一级从动轮啮合主动轮左离合被动轮啮合轮(12)、一级从动轮啮合主动轮右离合被动轮啮合轮(15)、二级从动轮啮合主动轮左离合被动轮啮合轮(16)、二级从动轮啮合主动轮右离合被动轮啮合轮(18)、三级从动轮啮合主动轮左离合被动轮啮合轮(19)七个离合被动轮啮合轮为同轴心固定安装在同一根负载轴(5)上,并与负载轴(5)同角速度旋转;原动轮啮合主动轮左离合被动轮(7)与原动轮啮合主动轮左离合被动轮啮合轮(8)相互啮合旋转,原动轮啮合主动轮右离合被动轮(11)与原动轮啮合主动轮右离合被动轮啮合轮(10)相互啮合旋转,一级从动轮啮合主动轮左离合被动轮(13)与一级从动轮啮合主动轮左离合被动轮啮合轮(12)相互啮合旋转,一级从动轮啮合主动轮右离合被动轮(17)与一级从动轮啮合主动轮右离合被动轮啮合轮(15)相互啮合旋转,二级从动轮啮合主动轮左离合被动轮(24)与二级从动轮啮合主动轮左离合被动轮啮合轮(16)相互啮合旋转,二级从动轮啮合主动轮右离合被动轮(23)与二级从动轮啮合主动轮右离合被动轮啮合轮(18)相互啮合旋转,三级从动轮啮合主动轮左离合被动轮(21)与三级从动轮啮合主动轮左离合被动轮啮合轮(19)相互啮合旋转;原动轮(61)安装有一个原动轮测速器(3),并将连续测量的原动轮(61)旋转速度同步输入电脑,负载轴(5)安装有一个负载轴测速器(6),并将连续测量的负载轴(5 旋转速度同步输入电脑;电脑将原动轮(61)的旋转速度V1,与负载轴(5)的旋转速度V2计算比值:V1/ V2,电脑(1)设定K<V1/ V2<T时,电脑(1)发出指令,使电源控制系统(131)给原来通电工作的离合电磁线圈断电、使相应的离合电磁线圈通电工作;比如:变速器工作过程中,当原动轮(61)的旋转速度改变到一定值而负载轴(5)的旋转速度不匹配、即V1/ V2超出设定K1<V1/ V2<T1的范围时,电源控制系统(131)就会将正在工作的离合电磁线圈断电,而使V1/ V2比值进入另一个设定K2<V1/ V2<T2范围的离合电磁线圈通电工作,这个通电工作的离合电磁线圈吸合相应的拨杆顶端圆铁板两侧面圆磁板(124)、并移动相对应的拨杆、拨动相对应的啮合主动轮、使该啮合主动轮与其一侧的离合被动轮相啮合、从而带动安装在负载轴(5)上的离合被动轮啮合轮旋转、使负载轴(5)在同样的原动轮(61)旋转速度条件下、负载轴(5)获得更大的旋转角速度。

2.如权利要求1所述的螺纹套接离合变速器,其特征在于:原动轮(61)与原动轮啮合主动轮(9)相啮合并带动原动轮啮合主动轮(9)旋转,当电脑发出信息使电源控制系统(131)给原动轮啮合主动轮左离合电磁线圈(110)通电后,原动轮啮合主动轮左离合电磁线圈(110)产生磁场,将其右侧的拨杆顶端圆铁板两侧面圆磁板(124)吸向原动轮啮合主动轮左离合电磁线圈(110),拨杆顶端圆铁板两侧面圆磁板(124)克服拨杆左弹簧(126)的推力和拨杆右弹簧(129)的拉力,移向原动轮啮合主动轮左离合电磁线圈(110),并最后被吸附在原动轮啮合主动轮左离合电磁线圈(110)的右端;拨杆顶端圆铁板两侧面圆磁板(124)的向左移动带动原动轮啮合主动轮拨杆(127)和与原动轮啮合主动轮拨杆(127)相连的原动轮啮合主动轮(9)向左移动,原动轮啮合主动轮(9)向左移动挤压与其相邻且同轴心的左侧两个弹簧和左从动轮,并最后使原动轮啮合主动轮(9)向左移动至原动轮啮合主动轮(9)与原动轮啮合主动轮左离合被动轮(7)啮合且同角速度旋转,从而使原动轮啮合主动轮左离合被动轮(7)带动原动轮啮合主动轮左离合被动轮啮合轮(8)旋转,进而由原动轮啮合主动轮左离合被动轮啮合轮(8)带动与其固定相连的负载轴(5)同角速度旋转;原动轮啮合主动轮(9)向左移动的位移不移离与其相啮合的原动轮(61),即原动轮啮合主动轮(9)与原动轮(61)始终保持相互啮合,一级从动轮(62)、二级从动轮(63)、三级从动轮(64)与相啮合的三套螺纹套接离合器的啮合主动轮也始终保持相互啮合;同样,当电脑发出信息使电源控制系统(131)给原动轮啮合主动轮右离合电磁线圈(112)通电后,原动轮啮合主动轮右离合电磁线圈(112)产生磁场吸引其左侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动原动轮啮合主动轮拨杆(127)和与原动轮啮合主动轮拨杆(127)相连的原动轮啮合主动轮(9)向右移动,最后使原动轮啮合主动轮(9)向右移动与原动轮啮合主动轮右离合被动轮(11)啮合同角速度旋转,从而使原动轮啮合主动轮右离合被动轮(11)带动原动轮啮合主动轮右离合被动轮啮合轮(10)旋转,进而带动负载轴(5)同角速度旋转。

3.如权利要求1所述的螺纹套接离合变速器,其特征在于:一级从动轮(62)与一级从动轮啮合主动轮(14)相啮合旋转,当电脑发出信息使电源控制系统(131)给一级从动轮啮合主动轮左离合电磁线圈(114)通电后,一级从动轮啮合主动轮左离合电磁线圈(114)产生磁场吸引其右侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动一级从动轮啮合主动轮拨杆(128)和与一级从动轮啮合主动轮拨杆(128)相连的一级从动轮啮合主动轮(14)向左移动,最后使一级从动轮啮合主动轮(14)向左移动与一级从动轮啮合主动轮左离合被动轮(13)啮合同角速度旋转,从而使一级从动轮啮合主动轮左离合被动轮(13)带动一级从动轮啮合主动轮左离合被动轮啮合轮(12)旋转,进而带动负载轴(5)同角速度旋转;同样,当电脑发出信息使电源控制系统(131)给一级从动轮啮合主动轮右离合电磁线圈(116)通电后,一级从动轮啮合主动轮右离合电磁线圈(116)产生磁场吸引其左侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动一级从动轮啮合主动轮拨杆(128)和与一级从动轮啮合主动轮拨杆(128)相连的一级从动轮啮合主动轮(14)向右移动,最后使一级从动轮啮合主动轮(14)向右移动与一级从动轮啮合主动轮右离合被动轮(17)啮合同角速度旋转,从而使一级从动轮啮合主动轮右离合被动轮(17)带动一级从动轮啮合主动轮右离合被动轮啮合轮(15)旋转,进而带动负载轴(5)同角速度旋转。

4.如权利要求1所述的螺纹套接离合变速器,其特征在于:二级从动轮(63)与二级从动轮啮合主动轮(20)相啮合旋转,当电脑发出信息使电源控制系统(131)给二级从动轮啮合主动轮左离合电磁线圈(118)通电后,二级从动轮啮合主动轮左离合电磁线圈(118)产生磁场吸引其右侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动二级从动轮啮合主动轮拨杆(133)和与二级从动轮啮合主动轮拨杆(133)相连的二级从动轮啮合主动轮(20)向左移动,最后使二级从动轮啮合主动轮(20)向左移动与二级从动轮啮合主动轮左离合被动轮(24)啮合同角速度旋转,从而使二级从动轮啮合主动轮左离合被动轮(24)带动二级从动轮啮合主动轮左离合被动轮啮合轮(16)旋转,进而带动负载轴(5)同角速度旋转;同样,当电脑发出信息使电源控制系统(131)给二级从动轮啮合主动轮右离合电磁线圈(120)通电后,二级从动轮啮合主动轮右离合电磁线圈(120)产生磁场吸引其左侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动二级从动轮啮合主动轮拨杆(133)和与二级从动轮啮合主动轮拨杆(133)相连的二级从动轮啮合主动轮(20)向右移动,最后使二级从动轮啮合主动轮(20)向右移动与二级从动轮啮合主动轮右离合被动轮(23)啮合同角速度旋转,从而使二级从动轮啮合主动轮右离合被动轮(23)带动二级从动轮啮合主动轮右离合被动轮啮合轮(18)旋转,进而带动负载轴(5)同角速度旋转。

5.如权利要求1所述的螺纹套接离合变速器,其特征在于:三级从动轮(64)与三级从动轮啮合主动轮(22)相啮合旋转,当电脑发出信息使电源控制系统(131)给三级从动轮啮合主动轮左离合电磁线圈(122)通电后,三级从动轮啮合主动轮左离合电磁线圈(122)产生磁场吸引其右侧的拨杆顶端圆铁板两侧面圆磁板(124),并带动三级从动轮啮合主动轮拨杆(135)和与三级从动轮啮合主动轮拨杆(135)相连的三级从动轮啮合主动轮(22)向左移动,最后使三级从动轮啮合主动轮(22)向左移动与三级从动轮啮合主动轮左离合被动轮(21)啮合同角速度旋转,从而使三级从动轮啮合主动轮左离合被动轮(21)带动三级从动轮啮合主动轮左离合被动轮啮合轮(19)旋转,进而带动负载轴(5)同角速度旋转。
